НЕФТЕГАЗОПРОМЫСЛОВАЯ ГЕОЛОГИЯ
.pdfПРИРОДНЫЕ РЕЗЕРВУАРЫ. ЛОВУШКИ vk.com/club152685050 | vk.com/id446425943
Ловушка – часть природного резервуара, в которой благодаря различного рода структурным дислокациям, стратиграфическому или литологическому ограничению, а так же тектоническому экранированию создаются условия для скопления нефти и газа.
Гравитационный фактор вызывает в ловушке
распределение газа, нефти и воды по их удельным весам.
ПРИРОДНЫЕ РЕЗЕРВУАРЫ. ЛОВУШКИ vk.com/club152685050 | vk.com/id446425943
•Структурная ловушка (сводовая) – образованная в результате изгиба слоев.
•Стратиграфическая ловушка – сформированная в результате эрозии пластов – коллекторов и перекрытия их затем
непроницаемыми породами.
• Тектоническая ловушка – образованная в результате вертикального перемещения мест обрыва относительно друг друга, пласт-коллектор в месте тектонического нарушения может соприкасаться с непроницаемой горной породой.
• Литологическая ловушка – образованная в результате литологического замещения пористых проницаемых пород непроницаемыми.
ПРИРОДНЫЕ РЕЗЕРВУАРЫ. ЛОВУШКИ vk.com/club152685050 | vk.com/id446425943

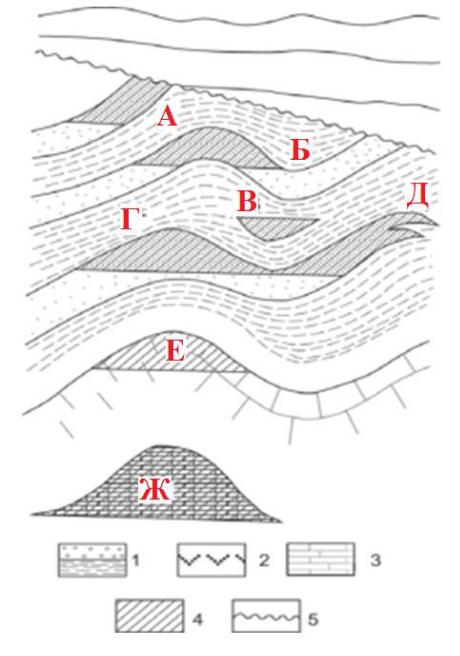

Условные обозначения Породы:
1- терригенные
2- хемогенные
3-карбонатные
4- ловушки
5-поверхность стратиграфического несогласия
Виды ловушек: А – стратиграфическая
Б, Г, Е - структурные (сводовые)
В, Д – литологические Ж – рифогенные тектонические
ПРИРОДНЫЕ РЕЗЕРВУАРЫ. ЛОВУШКИ vk.com/club152685050 | vk.com/id446425943
vk.com/club152685050 | vk.com/id446425943ЗАЛЕЖИ НЕФТИ И ГАЗА
Скопление нефти, газа, конденсата и других полезных сопутствующих компонентов, сосредоточенные в ловушке, ограниченные поверхностями разного типа, в количестве,
достаточном для промышленной разработки, называется
залежью.
Основные классы локальных скоплений нефти и газа
(по А.А.Бакирову):
•Структурные залежи
•Класс литологических залежей
•Класс рифогенных залежей
•Залежи стратиграфического класса
vk.com/club152685050 | vk.com/id446425943ЗАЛЕЖИ НЕФТИ И ГАЗА
Сводовая залежь |
Тектонически экранированная залежь |
Приконтактная залежь |
1-нефть |
2-песчаник |
3-известняк |
4-глина |
5-соляной шток |
6- разрывные нарушения |
7-линия стратиграфического несогласия
vk.com/club152685050 | vk.com/id446425943ЗАЛЕЖИ НЕФТИ И ГАЗА
литологически экранированные |
литологически ограниченные |
1-нефть |
2-песчаник |
3-известняк |
4-глина |
5-соляной шток |
6- разрывные нарушения |
7-линия стратиграфического несогласия
vk.com/club152685050 | vk.com/id446425943ЗАЛЕЖИ НЕФТИ И ГАЗА

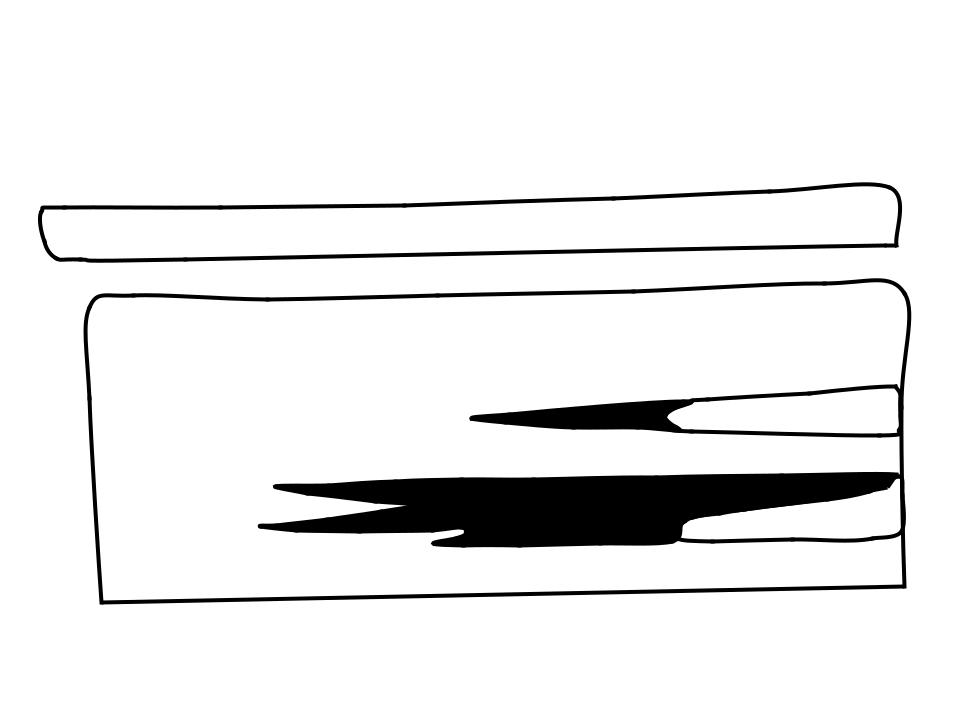

Литологически ограниченный тип залежи
vk.com/club152685050 | vk.com/id446425943ЗАЛЕЖИ НЕФТИ И ГАЗА
Стратиграфически ограниченный тип залежи
vk.com/club152685050 | vk.com/id446425943ЗАЛЕЖИ НЕФТИ И ГАЗА

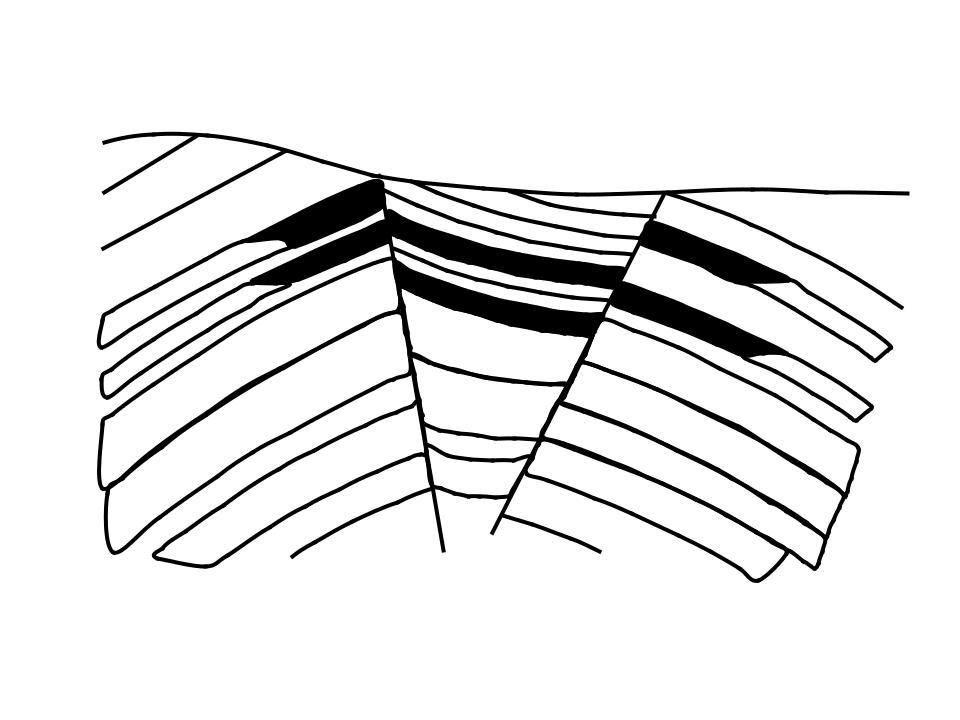

Тектонически экранированный тип залежи
