7. Добавление в модель промежутка времени для создания продукции

Третьим компонентом, определяющим уровень производства, является время, необходимое для пополнения склада изделиями. Этот временной фактор воспроизводит задержку в системе, т.к. в реальной жизни производство заданного количества изделий не является мгновенным. В данном случае 1/6 часть разности между желательным уровнем запасов и реальным уровнем может корректироваться каждую неделю. То есть когда желательный уровень запасов изменяется, требуется 6 недель для корректировки фактического уровня запасов до желательного. Этот временной параметр не изменяется в процессе моделирования, поэтому будем его представлять константой модели.

1. Щелкнем по Auxiliary на панели инструментов

2. Позиционируем курсор над символом Производство и щелкаем один раз для создания новой переменной

3. Называем эту константу Время коррекции запасов

4. Соединяем константу с символом Производство, используя информационную связь.

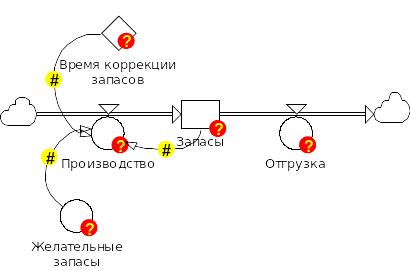

Модель будет выглядеть так:

8. Определение параметров модели запасов

Хотя модель и не закончена, мы можем начать определять параметры некоторых переменных, представленных на диаграмме. Начнем определения с уровня Запасы.

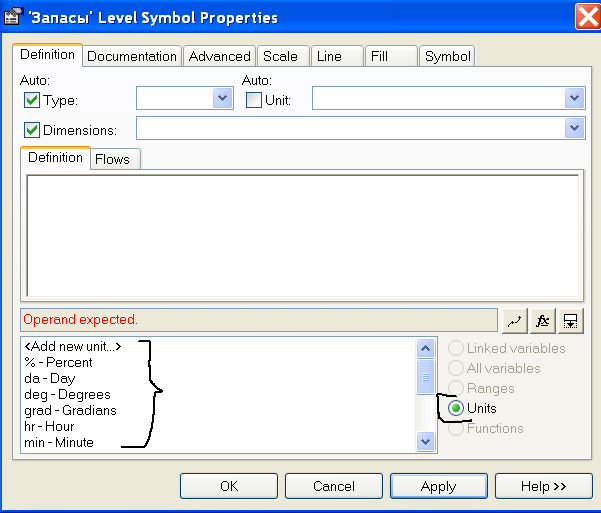

1. Выделим символ Запасы и дважды щелкнем для открытия диалогового окна.

2. Выделим элемент Unit, после чего покажутся все имеющиеся в модели единицы измерения. Доходим до конца списка и выделяем единицу измерения Штук. Щелкаем на ней два раза для помещения в окно Unit. Таким образом мы определяем единицу измерения количества изделий на складе

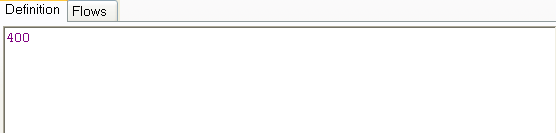

3. Переходим в поле Definition и набираем 400. Это будет начальным количеством изделий на складе.

4. Нажимаем на клавишу Apply для применения введенных параметров без закрытия диалогового окна.

Знак вопроса в элементе Запасы исчезнет после определения параметров.

Знаки вопросов в других элементах модели остаются и устраняются аналогичным образом, путем определения параметров.

9. Документирование переменной «Запасы»

Полезно сопровождать создание модели и ее элементов документированием, которое поможет правильно понимать модель всем заинтересованным лицам. Для добавления документирования в переменную Запасы.

1. Выделим символ Запасы и дважды щелкнем для открытия диалогового окна.

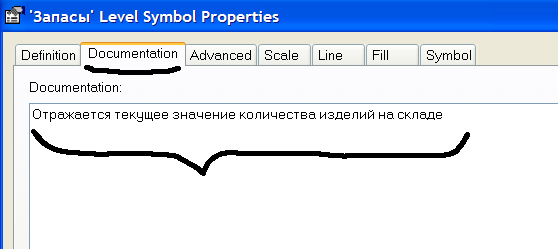

2. Выберем вкладку Documentation и коротко опишем переменную Запасы. Добавляется любая информация, которую разработчик модели считает полезной.

3. Щелкаем на ОК.

10. Определение параметров временной константы

Временная константа «Время коррекции запасов» описана выше. Задержка составляет 6 недель до получения желаемых запасов на складе. Определим константу так, как было описано выше для переменной Запасы.

11. Временное определение желаемых запасов

Хотя желаемые запасы будут более точно определены в дальнейшем, сейчас будет полезно дать временное определение, так как оно позволит определить уровень производства. Определим для начала это значение равным начальному уровню запасов, т.е. 400 штук изделий. Переменную определяем также как и выше.
