Визначення внутрішніх зусиль від постійного навантаження в тришарнірній рамі

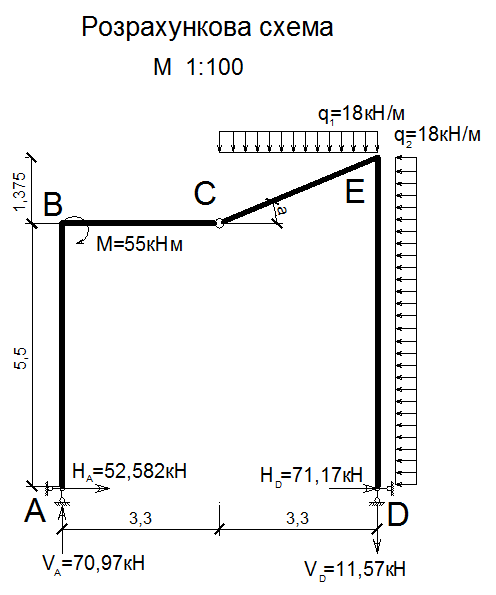

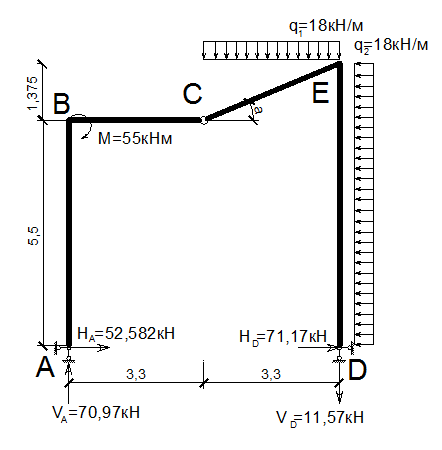

1.1. Розрахункова схема
Вихідні дані:
L = 6,6 м; H = 5,5 м; кут = 23o;
q1 = 18 кН/м; q2 = 18 кН/м; М = 55 кНм.
1.2. Кінематичний аналіз розрахункової схеми
1.2.1. Кількісний аналіз
Ступінь вільності W розрахункової схеми – кількість незалежних геометричних параметрів, що характеризують переміщення системи на площині або у просторі. Якщо плоска система складається з дисків Д, об'єднаних між собою простими шарнірами Ш, і опирається на нерухому основу за допомогою опорних в'язей ВО, то кількість ступенів вільності W такої системи обчислюється за формулою
W = 3Д – 2Ш - Во = 3*2 – 2*1 – 4 = 0.
Ступінь вільності W розрахункової схеми дорівнює нулю, що є ознакою статично визначуваної системи.
1.2.2. Якісний аналіз (аналіз геометричної структури заданої рами)
Рама складається із трьох дисків (АС, СD, третій диск – нерухома основа), які з’єднані трьома шарнірами (А, С, D), що не знаходяться на одній прямій. Тому рама є геометрично незмінною.
Висновок. Тришарнірна рама статично визначувана та геометрично незмінна.

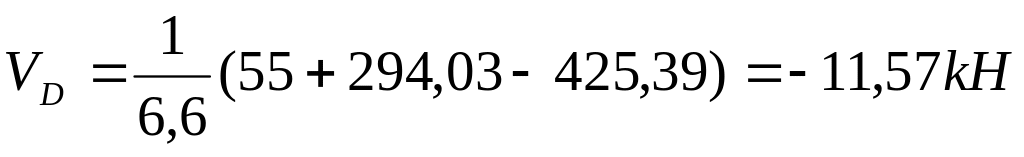

1.3. Визначення опорних реакцій тришарнірної рами

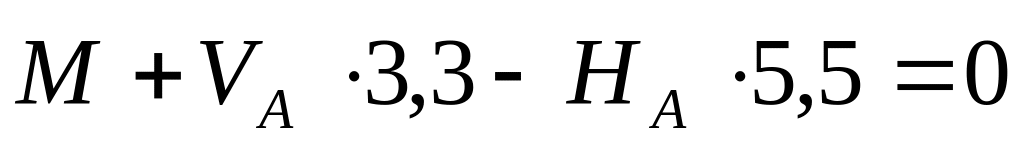

Для встановлення опорних реакцій використовуємо рівняння статики:
1. │ ;
.
2. │ ;
.
3. │ ;
.
4. │ ;
.
Перевірка опорних реакцій.
НА + НD – q2*(5,5+1,375) = 52,582+71,17 – 18*(5,5+1,375) = 0
VA – VD – q1 * 3,3 = 70,97 – 11,57 – 18*3,3 = 0
Опорні реакції визначені правильно.

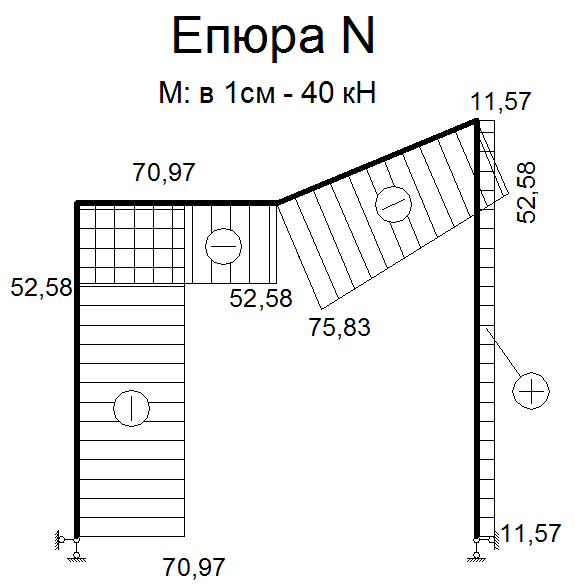

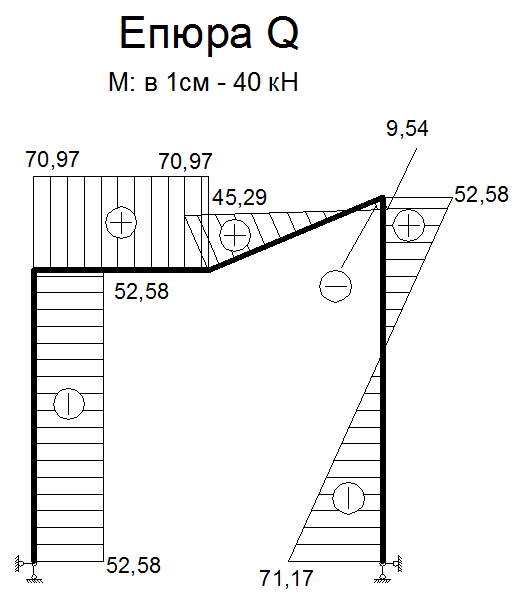

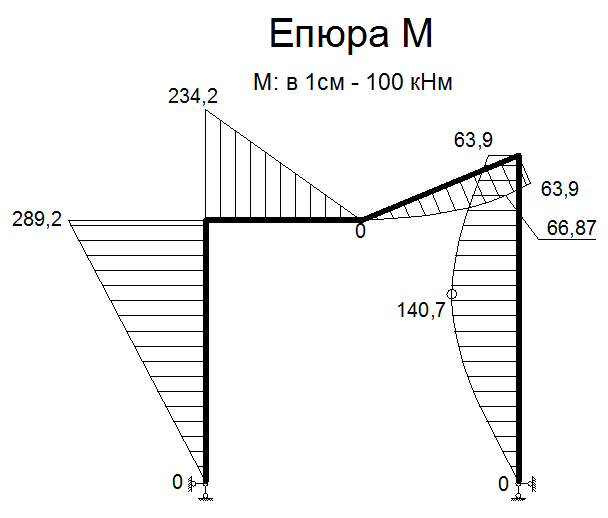

1.4. Побудова епюр внутрішніх зусиль
Побудову епюр внутрішніх зусиль виконуємо за методом перерізів по ділянках.

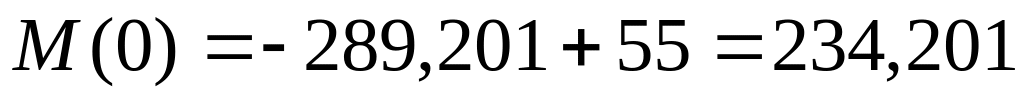

Ділянка АB: 0 ≤ x ≤ 5,5 м.
кНм
кНм
Ділянка BС: 0 ≤ x ≤ 3,3 м.
кНм
кНм
Ділянка DE: 0 ≤ x ≤ 6,875 м.
кНм
кНм
Епюра Q(x) змінює свій знак при х=3,954м, звідси визначаємо екстремум:
кНм
Ділянка EC: 0 ≤ x ≤ 3,3 м.
кНм
кНм
Епюра Q(x) змінює свій знак при х=0,574, звідси визначаємо екстремум:
кНм.

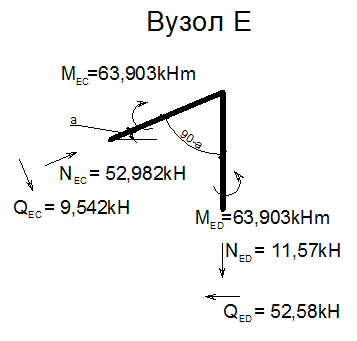

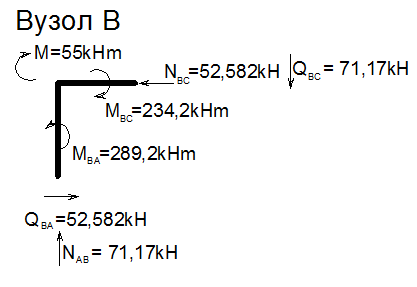

Схеми рівноваги вузлів
55+234,2 – 289,2 = 0
52,582 – 52,582 = 0
71,17 – 71,17 = 0
63,903 – 63,903 = 0
48,912+3,67 – 52,58 = 0
20,379 – 8,808 – 11,57 = 0
Частина друга
Визначення внутрішніх зусиль від постійного навантаження в статично невизначуваних рамах

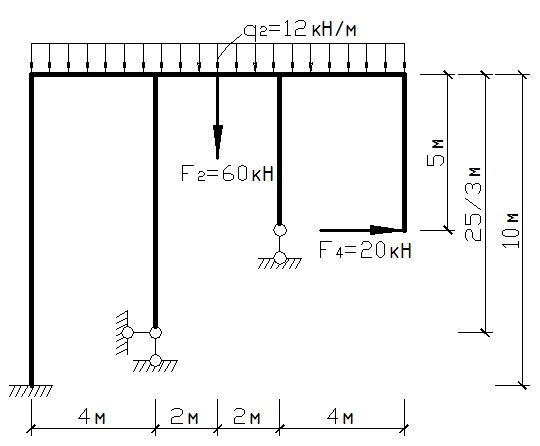

2.1. Розрахункова схема
Вихідні дані:
L = 12 м; Н= 10 м; = 1,6;
q2 = 12 кН/м; F2 = 60 кН; F4 = 20 кН.
2.2. Кінематичний аналіз заданої системи,
визначення кількості невідомих методу сил
2.2.1. Кількісний аналіз
Ступінь вільності W розрахункової схеми обчислюється за формулою
W = 3Д – 2Ш - Во = 3*1 – 2*0 – 6 = -3.
де Д – кількість дисків;
Ш – кількість простих шарнірів;
В0 – кількість опорних в’язей.
Ступінь статичної невизначеності системи .
Також ступінь статичної невизначеності можна визначити за формулою:
,
де К – кількість замкнутих контурів;
ВК – кількість в’язей, які розмикають замкнений контур.
Отже, дана рама є тричі статично невизначуваною (має 3 невідомих методу сил) і може бути геометрично незмінною.
2.2.2. Якісний аналіз (аналіз геометричної структури заданої рами)
Дана рама складається з одного диска, приєднаного до основи більше ніж трьома в’язями, причому лінії дій опорних реакцій даних в’язей не паралельні між собою та не перетинаються в одній точці. Таким чином, рама є геометрично незмінною.
Висновок. Задана рама тричі статично невизначувана й геометрично незмінна.
