7. Построение трехмерной сборочной единицы
Рассмотрим процедуру объединения в сборочную единицу Клапан предохранительный моделей деталей: Корпус, Прокладка, Штуцер, Клапан, Пружина, Винт регулировочный, Колпачок, а также сборочной единицы Кронштейн. Построение моделей этих изделий подробно описано ранее в соответствующих примерах и заданиях настоящей главы. Следует заметить, что операции построения трехмерных сборок будут доступны, если на компьютере установлена профессиональная версия системы.

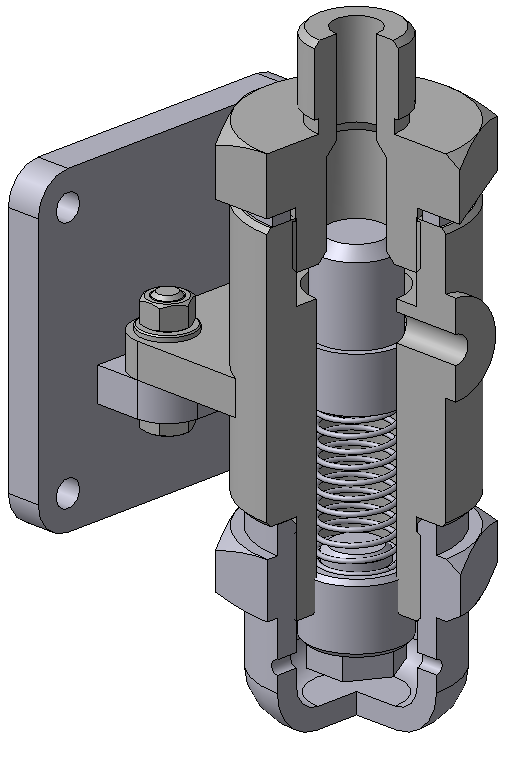

Пример 3.12. Построить модель сборочной единицы Клапан предохранительный (рис.3.51)
С оздайте Сборку. Это означает щелчком указать соответствующую строку в меню кнопки Создать (см. рис. 1.1). Сохраните файл Сборки под именем Клапан предохранительный.
Включите инструментальную панель Редактирование сборки и нажмите там кнопку Добавить из файла . Далее найдите и откройте файл модели Корпус (тип файла .m3d). Появится фантом вставляемой модели.
Рис. 3.51
Обеспечьте совпадение точки вставки фантома с началом координат. На Стандартной панели нажмите кнопку Полутоновое и Полутоновое с каркасом для получения реалистичного изображения модели.
Выберите Ориентацию модели - Спереди и, руководствуясь пунктом 2, вставьте в Сборку модель Прокладка. Щелчком мыши расположите модель Прокладка над моделью Корпус (рис. 3.52).
Рис.3.52
Включите инструментальную панель Сопряжения и нажмите на этой панели кнопку Соосность . Укажите основной цилиндр модели Корпус (см. стрелку 1 на рис. 3.52) и наружную цилиндрическую поверхность модели Прокладка (см. стрелку 2). В результате действия такой операции будут совмещены оси вращения указанных элементов моделей.
Нажмите кнопку Совпадение объектов , выберите Ориентацию модели – Изометрия XYZ и укажите кольцевую площадку - верхний торец модели Корпус (см. стрелку 3). Щелчок – указание производите лишь при принятии курсором формы . В ответ на указание кольцевая площадка торца модели должна быть выделена красными пунктирными линиями. Нажмите кнопку Повернуть . и разверните модели так, чтобы была видна нижняя плоскость модели Прокладка (см. стрелку 4). Клавишей Esc клавиатуры прервите действие команды Повернуть и укажите нижнюю кольцевую плоскость прокладки. В результате выполнения операции Совпадение прокладка будет соприкасаться с корпусом.
Повторите действия, изложенные в пунктах 2 – 5 данного примера, для внесения в Сборку модели Щтуцер.
Действиями, изложенными в пунктах 2 – 3 примера, внесите в Сборку модель Клапан и поместите ее ниже модели Корпус. Выполните операцию Соосность (см. пункт 4), указав в качестве элементов операции цилиндр модели Корпус и любой цилиндр модели Клапан. Здесь имеет значение очередность указания элементов: сначала указывается элемент модели Корпус, а затем – модели Клапан.
Переместите модель Клапан вдоль своей оси до соприкосновения с конической частью модели Штуцер. Для этого используйте операцию Совпадение объектов (см. пункт 5). Операция Совпадение объектов будет доступна, если в качестве объектов выступают две плоскости или два соосных конуса вращения с одинаковым углом при вершине.

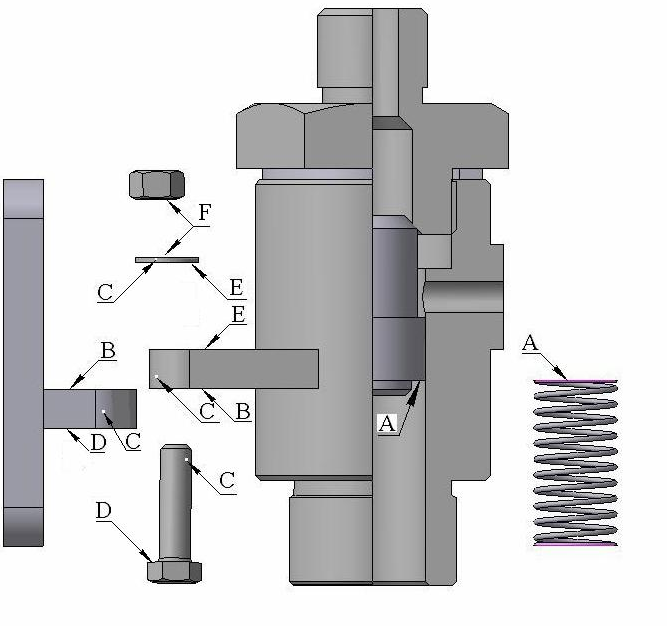

Вставьте в Сборку модель Пружина (см. пункт 2). Поместите ее справа от сборочной единицы (рис. 3.53). При этом используйте Ориентацию – Спереди. Поверхность пружины не является поверхностью вращения, следовательно, операция Соосность будет недоступна. Однако, будет доступна о перация Совпадение объектов, так как на торцах пружины имеются плоские элементы. Выполните операцию Совпадение объектов , указав при этом плоские контактные элементы (см. стрелки А на рис. 3.53). Для удобства указания элементов используйте кнопку Повернуть или перемещение мыши при нажатом ее ролике.
Рис. 3.53
Выберите Ориентацию – Снизу и операцией Переместить компонент инструментальной панели Редактирование сборки установите глазомерно соосность пружины и клапана.
Вставьте в Сборку модель Винт регулировочный, поместив ее ниже сборочной единицы. Операциями Соосность и Совпадение объектов инструментальной панели Сопряжения обеспечьте контакт винта и пружины. При выполнении операции Соосность укажите сначала основной цилиндр модели Корпус, а затем цилиндр модели Винт регулировочный. В операции Совпадение объектов укажите плоскости соприкосновения моделей Пружина и Винт регулировочный. В операциях сборки для удобства указания элементов внутренних деталей можно временно скрывать наружные детали. Например, произведите правый щелчок в Дереве построений по пиктограмме модели Корпус и контекстном меню выберите строку Скрыть. Таким образом, будет открыт доступ для указания элементов внутренних деталей. Вызвав контекстное меню и выбрав в нем строку Показать, можно восстановить изображение модели Корпус на экране. Если при выполнении какого-либо сопряжения допущена ошибка, то, раскрыв в Дереве построения каталог сопряжений , можно удалить ошибочное сопряжение.
По аналогии присоедините к Сборке модель Колпачок.
Присоедините к сборке модель Кронштейн, предварительно поместив ее слева от сборочной единицы. При выполнении операции Соосность в качестве элементов операции можно указать боковые поверхности отверстий под болтовые соединения или цилиндрические скругления двугранных углов фланца корпуса и пластины кронштейна (см. стрелки С на рис. 3.53). Для исключения возможности нарушения соосности крепежных отверстий под болтовые соединения рекомендуется выполнить операцию Соосность дважды, то есть для каждого из двух отверстий под болт (ближнего и дальнего). В операции Совпадение объектов укажите плоскости соприкосновения моделей (см. стрелки В на рис. 3.53).
Выполните вставку в Сборку моделей стандартных крепежных изделий (Болт, Шайба и Гайка), находящихся в библиотеке Машиностроение системы КОМПАС. Для этого на Стандартной инструментальной панели (третья строка сверху экрана) нажмите кнопку Менеджер библиотек и в перечне библиотек выберите строку Машиностроение. В правой части окна Менеджер библиотек двойным щелчком выберите строку Библиотека крепежа. Далее слева выберите каталог Болты, а в правой части двойным щелчком – строку Болты с шестигранной головкой. В открывшемся окне задайте параметры болта (Диаметр: 12; Длина: 45) и клавишей ОК закройте это окно. Щелчком укажите место вставки (см. рис. 3.53) и нажмите кнопку Создать объект . Не обращайте внимание на несоответствие ориентации модели болта по отношению к сборочной единице.
Слева диалогового окна выберите раздел каталога Шайбы, а справа двойным щелчком в строке Шайбы откройте диалоговое окно, где задайте параметры шайбы (Диаметр: 12; Исполнение: 1). Закройте окно и вставьте модель Шайба в Сборку.
По аналогии вставьте модель Гайка (Диаметр: 12).
Операцией Повернуть компонент инструментальной панели Редактирование сборки поверните вставленные модели крепежных деталей. Для этого поместите курсор на модель одной из крепежных деталей (например, на болт) и перемещением мыши при нажатой ее левой кнопке поверните болт головкой вниз. Гайку и шайбу поверните так, чтобы их отверстия заняли приблизительно вертикальное положение.
Операциями Соосность (указать элементы операций, показанные на рис. 3.53 стрелками С), и Совпадение объектов (указать плоские элементы, обозначенные стрелками D, E, F) выполните сборку указанных моделей.
Повторите пункты 14-18 для вставки аналогичных моделей во второе крепежное отверстие.
Для обеспечения параллельности граней гайки и головки болта фронтальной плоскости проекций нажмите кнопку Параллельность инструментальной панели Сопряжения . В Дереве построения укажите фронтальную плоскость (Плоскость ХY) и одну из граней гайки, ближней к наблюдателю. Далее вновь укажите Плоскость ХY и одну из граней головки болта, ближнего к наблюдателю. Повторите указанные действия для второй пары крепежных изделий, дальних от наблюдателя. Прервите действие операции.
Закройте файл Клапан предохранительный, сохранив внесенные в него изменения.
