Лекція 1.2

Тема: Середовища передачі даних

1. Топології мереж

2. Характеристики середовищ

3. Завади в каналах зв'язку

Топологія - це спосіб розташування вузлів у мережі.

• шинна топологія

• зіркова топологія

• кільцева топологія

• розширена кільцева

• подвійне кільце

• хаотична

• сітка

• деревовидна

• комірчаста

Коаксіальний кабель Коаксіальний кабель виділяють тонкий (thin) - RG-58 і товстий (thick) - RG-8

Параметри	Тонкий RG-58	Товстий RG-8
колір	чорний	жовтий
швидкість	до 50 Мбіт/с	300-500 Мбіт/с
затухання	при 10МГц (4дБ/100м)	при 100МГц (7дБ/100м)
макс. довжина	185м	500м

Будова кабелю RG-8

Варіанти роз’ємів для RG-8

Структура кабелю RG-58

Варіанти роз’єму для RG-58

	Роз’єм під пайку (типу СР-50-74-ПВ)
	Раз’єм на кабель обжимний. Потрібно спеціальний інструмент ( crimping tool ).
	Раз’єм на кабель , який накручується (twist-on). Інструмент для установки не потребує.

У під'єднанні до мережі використовується конектор типу BNC. Для під'єднання до сіткової карти використовують Т-конектори або прямий з'єднувач для з'єднання двох кабелів. BNC-конектори є обжимні і не обжимні. На тонкому коаксіалі ставиться заглушка ємністю 50 Ом.

Рис. Т-коннектор. Скручена пара Скручену пару розрізняють:

• неекранована (UTP – Unshielded Twisted Pair)

• фольгована (FTP – Folded Twisted Pair)

• екранована (STP – Shielded Twisted Pair)

Скручена пара має декілька категорій, які відрізняються по частотних характеристиках.

Частота, МГц	Розшифровка	Категорії
0,1	аналогові телефони	1
1	цифрові телефони, ISDN	2
16	10baset (Ethernet)	3
20	TokenRing	4
100	100BaseTX	5
125	1000BaseTX	5e
200 (250)	1000BaseTX	6
600	1000BaseTX	7

Кабель складається з восьми попарно скручених провідників з відповідним маркуванням. Характеристики UTP:

• швидкість до 1,2Гбіт/с

• затухання при 10Мгц 12-28дБ/100м

• макс. довжина 100м

• термін експлуатації 2-6 років

Для під'єднання в скрученій парі використовується зажим RG-45 або RG-21 "Telco".

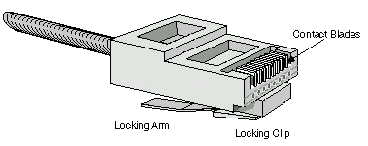

Рис. Роз’єм RJ-45

Базовим для під’днання є роз’єм RJ-45 в який в залежності від призначення встановлююються провідники в певному порядку.

Згідно стандартів ЕІА/ТІА 568А розкладка проводів в роз'ємах RJ-45 буде: 568А: БЗ, З, БО, С, БС, О, БК, К. 568В: БО, О, БЗ, С, БС, З, БК, К. Згідно стандарту ЕІА/ТІА 568В існують наступні типи з'єднань скрученої пари :

• пряме з'єднання (прямий кабель)

БО, О, БЗ, С, БС, З,БК, К.

БО, О, БЗ, С, БС, З,БК, К.

Використовується для з'єднання різнойменних пристроїв.

• кросовер (перевернутий кабель)

БЗ, З, БО, С, БС, О, БК, К.

БО, О, БЗ, С, БС, З,БК, К.

Використовується для під'єднання однойменних пристроїв.

- роловер

К, БК, З, БС, С, БЗ, О, БО

БО, О, БЗ, С, БС, З,БК, К.

використовується для під'єднання комп'ютера в якості консолі маршрутизатора.
