Построение гистограммы с группировкой

30. Введите на новый лист рабочей книги следующую таблицу (Рис.24 ):

Рис. 24 Таблица с исходными данными

Постройте диаграмму «Гистограмму с группировкой», отражающую динамику изменения объемов финансирования каждой отрасли по годам. Введите название диаграммы – «Динамика изменения объемов финансирования по отраслям» и заголовки осей: «Х» – «Отрасли социальной сферы» и «Y» – «В млрд. рублей». Разместите гистограмму на отдельном листе рабочей книги «Имя ««Гистограмма с группировкой».

31. Отредактируйте построенную диаграмму. Для этого:

• с помощью контекстного меню исключите из диаграммы ряд, соответствующий «2007» г.

• добавьте в диаграмму новый ряд для «2009» г. Для этого добавьте соответствующий ряд в исходную таблицу, выберите команду вкладка «Конструктор/Выбрать данные» и нажмите кнопку «Добавить». Сошлитесь на добавленный ряд исходной таблицы;

• измените место размещения диаграммы.

• измените тип диаграммы.

• в окне команды «Таблица данных» выбрать группу «Показать таблицу данных»;

• в окне «Подписи данных» выбрать группу «Не показывать подписи данных»;

Построение линейчатой диаграммы с накоплением

32. Постройте сравнительную гистограмму распределения мужчин и женщин по возрастным группам в соответствии с прилагаемой таблицей (Рис.25-26).

Рис. 25 Таблица с исходными данными

Рис. 26 Построение «Линейчатой диаграммы с накоплением»;

33. Для этого выполните следующие действия:

• Задайте диапазон ячеек для построения диаграммы «A2:C8»;

• Выберите тип диаграммы – «Линейчатая с накоплением»;

• В окне команды «Легенда» выберите параметр « Не добавлять легенду»;

• В окне команды «Подписи данных» выберите параметр «Не показывать подписи данных для выделенного диапазона»

• Для размещения меток делений с левой стороны вызовите «Вертикальная ось категорий» и с помощью контекстного меню выберите команду «Выбрать данные» в окне «Изменить» выделите диапазон ячеек «А2:А8» (Рис.27);

Рис. 27 Подписи оси

• С помощью вкладки «Вставка/Иллюстрации/Фигуры/Фигурные стрелки» выберите стрелки «Стрелка вправо» и «Стрелка влево» и введите текст «Мужчины» и «Женщины».

• Переведите отрицательные проценты в положительные на горизонтальной оси значений. Для этого с помощью контекстного меню вызовите команду «Формат оси…». В окне «Формат оси/Параметры оси» поставьте галочку «Обратный порядок значений»;

• Отредактируйте диаграмму;

• Разместите диаграмму на новом рабочем листе «Имя листа «Линейчатая с накоплением»;

Построение пузырьковой диаграммы

34. Самостоятельно постройте пузырьковую диаграмму, характеризующую зависимость суммы продаж товара от затрат на его рекламу в течение 12 месяцев по данным приведенной таблицы (Рис.28 -29).

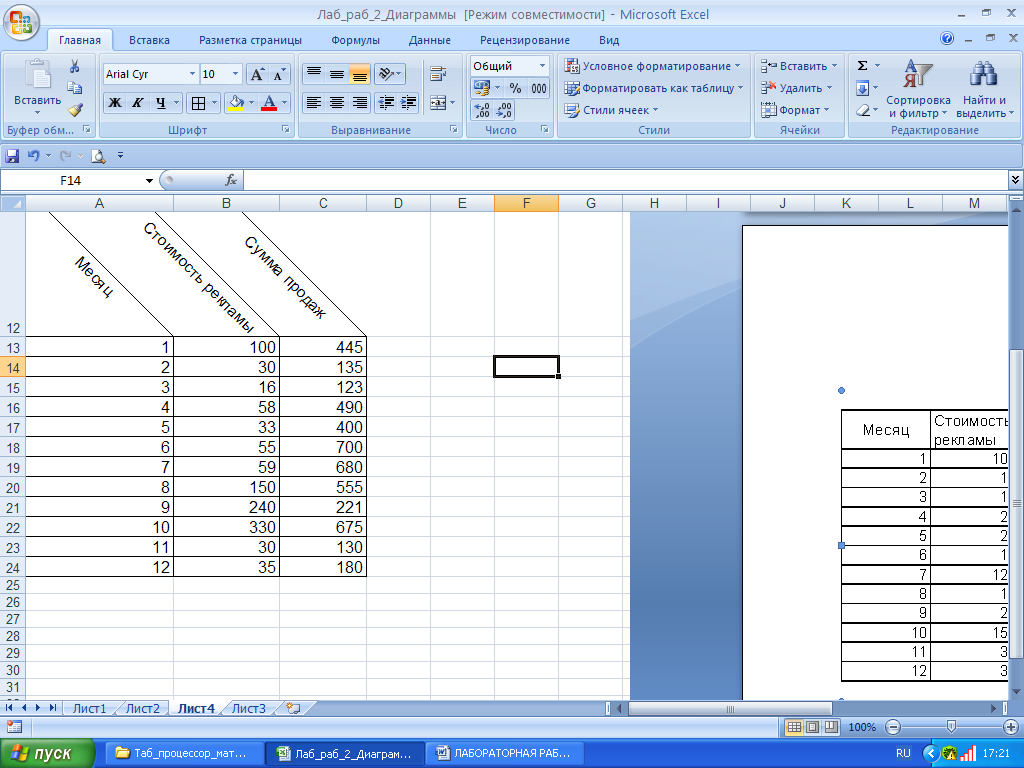

Рис. 28 Таблица с исходными данными

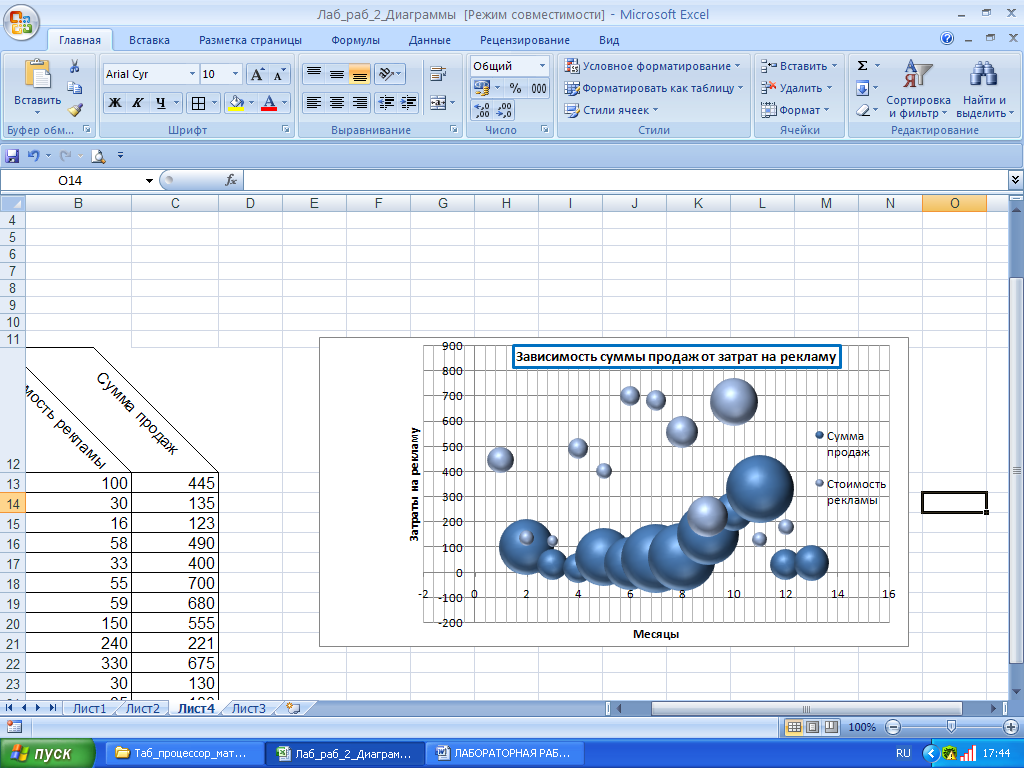

Рис. 29 Построение пузырьковой диаграммы

Построение лепестковой диаграммы

35. Самостоятельно постройте заполненную лепестковую диаграмму, характеризующую сезонность продаж туристских путевок в течение года по данным приведенной таблицы (Рис. 30-31).

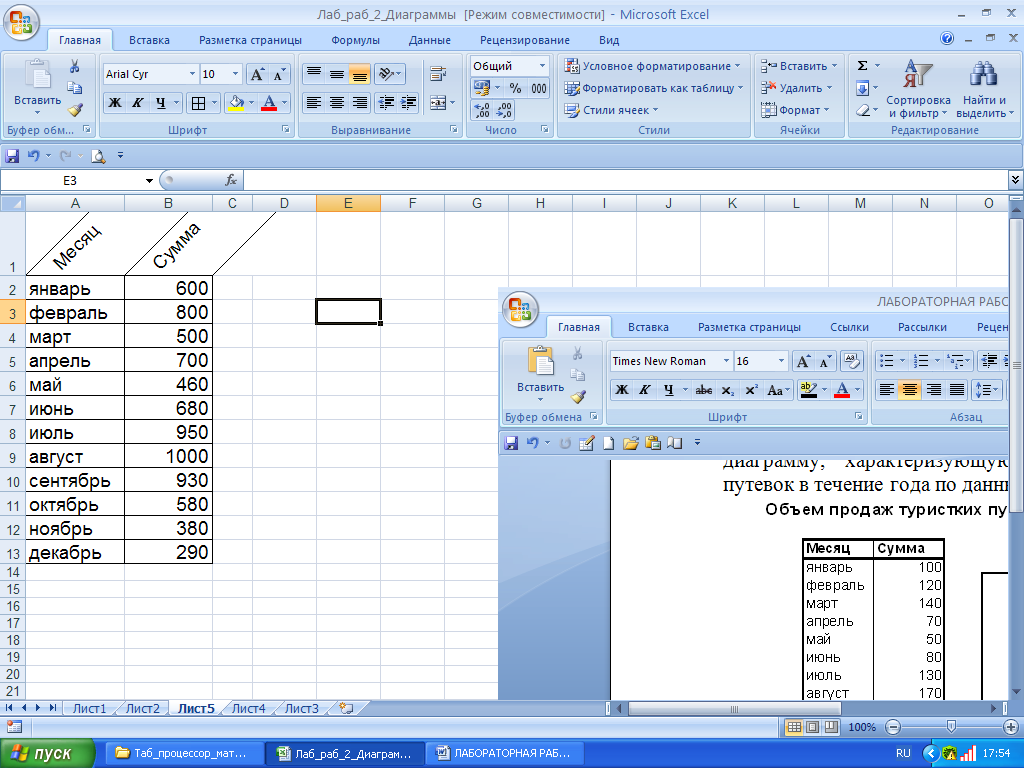

Рис. 30 Таблица с исходными данными

Рис. 31 Построение лепестковой диаграммы
