4. Ориентировочный расчет валов и предварительный выбор
подшипников и муфт
4.1 Вал-шестерня быстроходный (входной)
Рисунок 4.1 Эскиз вала №1
,
,
где - высота заплечика (таблица 12.1 [1]);
; ; ,
, выбираем .
,

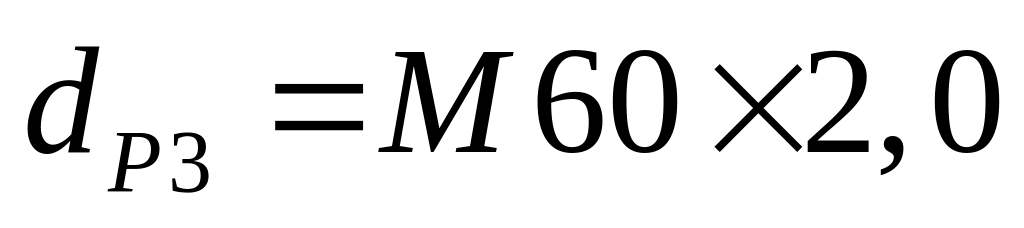

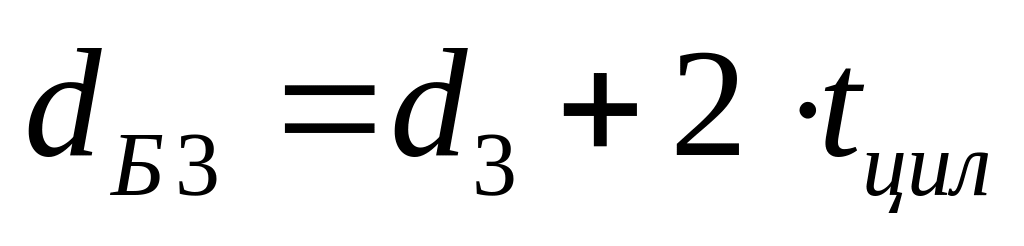

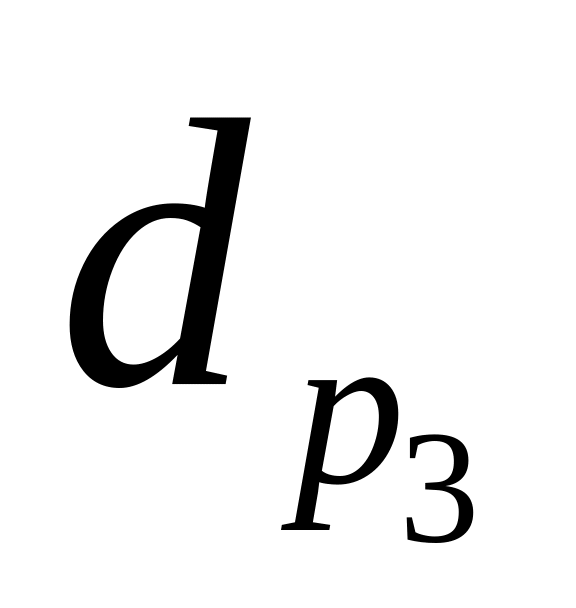

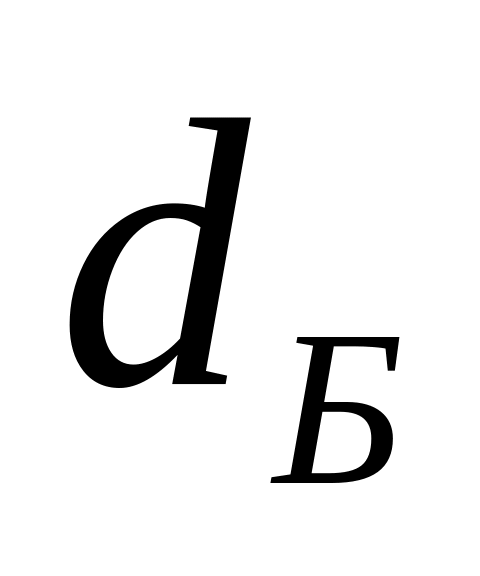

-диаметр резьбы прижимной гайки, выбирается как внутренний диаметр резьбы больше , и принимаем в большую сторону кратному 5 от диаметра , ,где - координата фаски подшипника, мм (таблица 12.1 [1]).
Рисунок 4.2 Эскиз вала № 4
где d- диаметры валов;

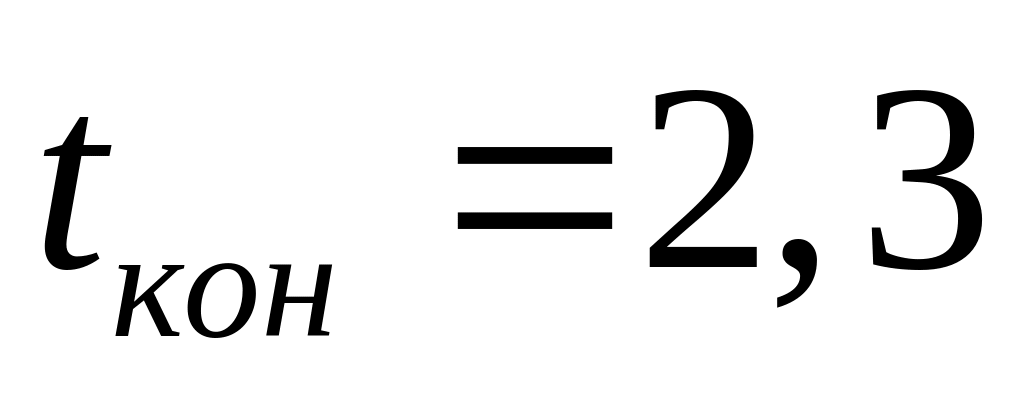

- размер фаски колеса (таблица 12.2 [1]);
, , , - принимать в большую сторону кратно 2;
- принимаем в большую сторону кратно 5;
принимаем мм;
принимаем мм;
;
принимаем мм.
4.2 Предварительный выбор подшипников
Тип подшипников: роликовые радиально-упорные конические.
Рисунок 4.3 Эскиз подшипника
Таблица 4.1 Выбор подшипников
Вал |
Тип |
Условное обозначение |
d |
D |
B |
T |
C |
Cr,кН |
Cor,кН |
1 |
роликовые радиально- упорные конические |
7210А |
60 |
110 |
22 |
24,0 |
19 |
91,3 |
70 |
4 |
роликовые радиально- упорные конические |
7210А |
60 |
110 |
22 |
24,0 |
19 |
91,3 |
70 |
4.3 Выбор муфты
Исходя из условий работы данного привода, выбираем упругую втулочно-пальцевую муфту.

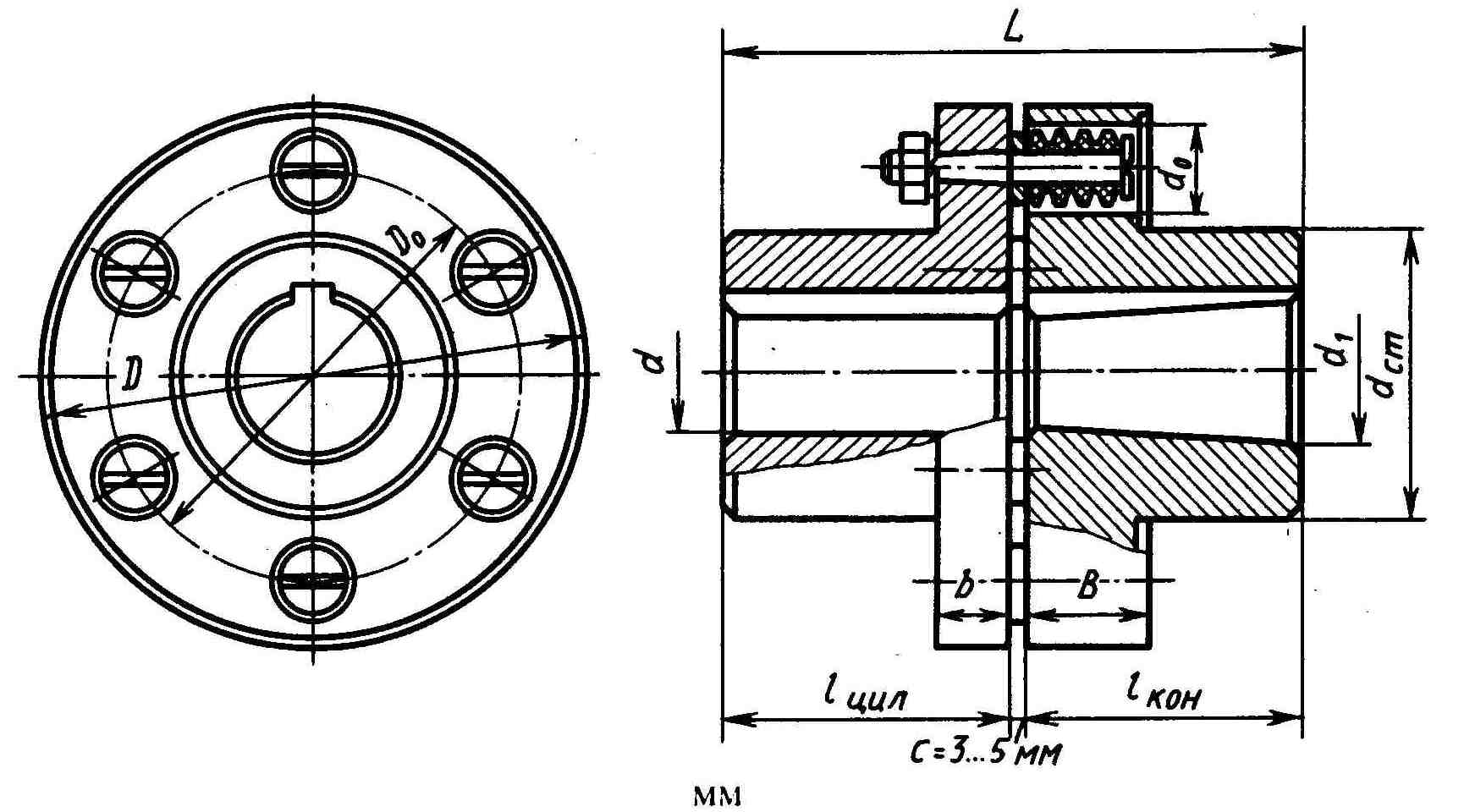

Рисунок 4.4 Эскиз муфты
Таблица 4.2 Выбор муфты
Вал |
Тип |
|
|
T |
L |
D |
4 |
Упругая втулочно- пальцевая |
50 |
50 |
1000 |
170 |
220 |
5. Конструктивные размеры зубчатых колес
Рисунок 5.1 Эскиз конического колеса
Размеры зубчатых колес:
, принимаем мм;
, принимаем мм;
, .
6. Конструктивные размеры корпуса
Определяются основные размеры корпусных деталей: толщина стенок основания корпуса и крышки корпуса, толщина фланцев, диаметры болтов фундаментных, крепящих крышку к корпусу.
Рисунок 6.1 Эскиз корпуса
Размеры:
Принимаем мм;
=12,5мм; принимаем мм; k=2,4∙d=24мм;
; принимаем ,
где -толщина стенок корпуса и крышки;
-толщина фланцев корпуса и крышки;
-толщина ребер;
-главный габарит редуктора;
расстояние между стенками корпуса и зубчатыми колёсами.
7. Проверка долговечности подшипников
7.1 Пространственная схема механизма

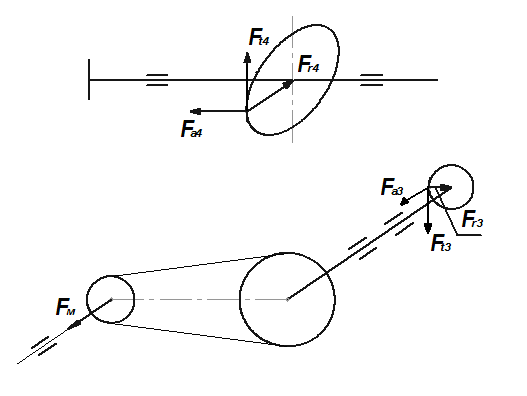

Рисунок 7.1 Пространственная схема механизма
7.2 Определение реакции
Вал№1
Рисунок 7.2.1 Расчетная схема вала №1
7.2.1 Опорные реакции вала №1
По компоновочному чертежу определяем расстояния
а=80мм; b=87,5мм; с=35мм.
Составляем уравнения моментов и определяем реакции в опорах.
Плоскость YOZ:
Проекции на ось ОУ:
Проверка:
-RAY+RBY-Fr3=0
-154,187+1043,167-888,98=0 - проверка выполняется.
Проекция на ось ОХ:
RBZ
RBZ =-3702,118
-RAZ∙b+Ft3∙c=0
RAZ= =1057,74
Проверка:
∑FZ=0
RAZ-RBZ+Ft3=0
1057,748-3702,118+2644,37=0 - проверка выполняется.
Суммарные реакции опор:
RA=
RB=
Вал №4
Рисунок 7.2.2 Расчетная схема вала № 4
7.2.2 Опорные реакции вала № 4
По компоновочному чертежу определяем расстояния
а=107мм; b=87мм; с=126мм.
Составляем уравнения моментов и определяем реакции в опорах.
Плоскость YOX:
∑MA=0
RYB∙ (b+c) –FR2∙b+Fa4∙ =0
RYB= = = -424,34
∑MB=0

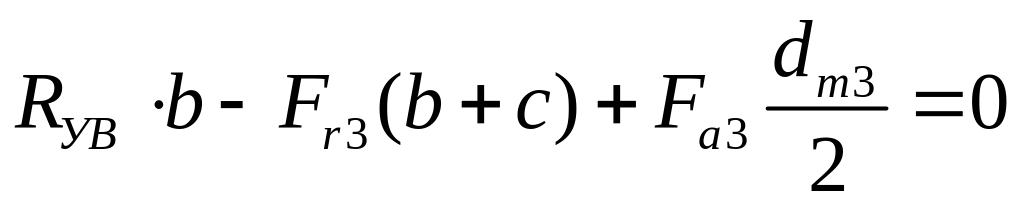

-RAY∙ (b + c) + Fa4∙ +FR2∙ c = 0
RAY = = =764,88
Проверка:
∑FY=0
RAY-RBY-FR2=0
764,88-424,34-340,54=0
Плоскость ZOX:
∑MA=0
RBZ ∙ (b+c) +Ft2∙b=0
RBZ= = = -1080,09
∑MB=0
-RAZ ∙ (b+c) - Ft2∙c = 0
RAZ= = = -1564,28
Проверка:
∑FZ=0
-RAZ+Ft2-RBZ=0
-1564,28+2644,37-1080,09=0
Проверка выполняется.
7.3 Расчет подшипников
1) Расчётная долговечность в часах: пригодность подшипников оценивается по их долговечности из расчета по динамической грузоподъемности. Выбранные подшипники должны быть работоспособны в течение требуемого срока эксплуатации.

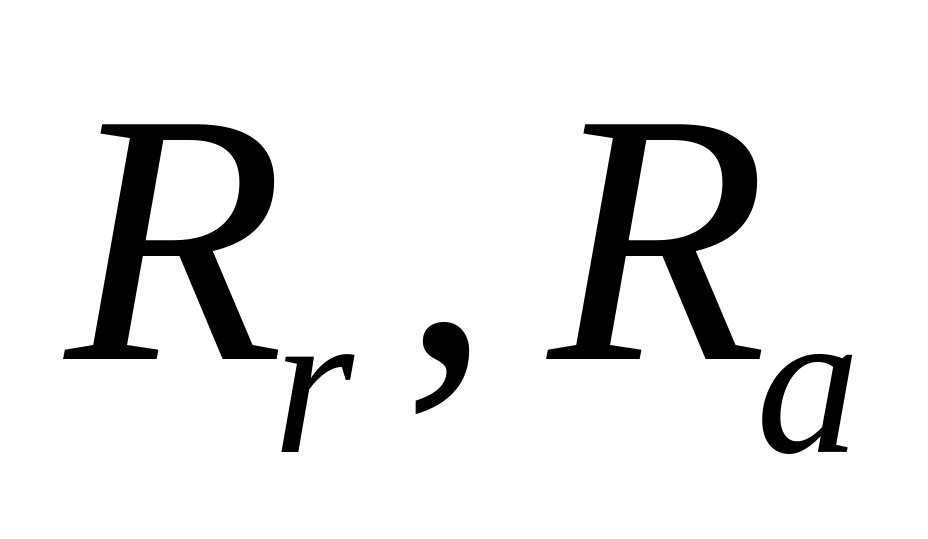

где - базовая радиальная динамическая грузоподъёмность подшипника=91,3кН; - эквивалентная радиальная динамическая нагрузка, Н; m=10/3 - показатель степени для роликовых подшипников;n – частота вращения вала.
где - осевые и радиальные силы, действующие на подшипниках; - коэффициент безопасности 1,2…1,6; - температурный коэффициент, при температуре до 100 =1; Pэкв.=Re
Вал №1
Рисунок 7.3 Установка и нагружение подшипников враспор
RSA=0,83∙e∙RA
RSB=0,83∙e∙RB,
где - расчётный параметр выбранного подшипника (e=0,40); - суммарные реакции опор.
RSA=0,83∙0,40∙1068,927=354,88
RSB=0,83∙0,40∙3846,281=1276,97
RSA+Fa1= 340,54+354,88=695,42
Если RSA+Fa1>RSB, то RAa=RSA,RBa=Fa1+RSa
ЕслиRSA+Fa1<RSB, то RAa=RSB, RBa=RSB
695,42<1276,97
RSA+Fa1<RSB RAa=1276,97, RBa=1276,97
=1,19
1,19 0,40
= (V∙X∙ +Y∙ )∙ ∙
=(1∙0,4∙1068,927+1,5∙1276,97)∙1,4∙1=3280,24
=0,33
0,33<0,40 <
= V∙ ∙ ∙
=1∙3846,281∙1,4∙1=5384,79
Loh=1∙0,7∙ ∙ =2576602,6
Так как расчетная долговечность больше требуемой (2576602,6 14191,2), то подшипник пригоден.
Вал № 4:
Рисунок 7.4 Установка и нагружение подшипников врастяжкку
RSA=0,83∙e∙RA
RSB=0,83∙e∙RB
RSA=0,83∙0,40∙1741,27=578,10
RSB=0,83∙0,40∙1160,46=385,27
RSB+Fa2= 888,98+385,27=1274,25
ЕслиRSB+Fa2>RSA, тоRBa=RSB,RAa=Fa2+RSB
ЕслиRSB+Fa2<RSA, тоRBa=RSA, RAa=RSA
578,10<1274,25
RSB+Fa2>RSA RAa=1274,25, RBa=385,27
=0,73
0,73 0,40
= (V∙X∙ +Y∙ ) ∙ ∙
=(1∙0,4∙1741,27+1,5∙1274,25)∙1,4∙1=3651,04
=0,33
0,33<0,40 <
= V∙ ∙ ∙
=1∙1160,46∙1,4∙1=1624,64
Loh=1∙0,7∙ ∙ =2422836,7 14191,2
Так как расчетная долговечность больше требуемой (2422836,7 14191,2), то подшипник пригоден.
