4.3 Способы и средства защиты от уи через пэмин
Данные способы и средства должны удовлетворять следующим требованиям:
-опасные сигналы, которые могут содержать конфиденциальную информацию, должны быть ослаблены до уровня, исключающего съем с них информации на границе КЗ. Трудность в том, что опасные сигналы составляют доли микровольт;
-средства защиты не должны вносить заметных искажений в работу функциональных устройств и не усложнять процесс пользования ими. Поскольку опасные сигналы являются побочным продуктом работы радиоэлектронных средств и возникают случайным образом, а к их источникам, как правило, отсутствует прямой доступ, то возможности применения способов технического закрытия или шифрования в этих электромагнитных каналах утечки отсутствуют. Основной способ ЗИ – энергетическое скрытие.
4.3.1 Способы защиты от опасных электрических сигналов аэп
Способы защиты подразделяется на:
Пассивные
-отключение источников опасных сигналов (отключение путем тумблера);
-фильтрация опасных сигналов (конденсатор параллельно катушке звонка телефона);
-ограничение опасных сигналов (включение телефона только во время разговора);
-применение буферных устройств (применение, например, эмиттерного повторителя, входной сигнал проходит, а выходной затухает в 1000 раз).
Активные
-линейное зашумление;
-пространственное.
Отключение устройств с АЭП, создающие опасные сигналы, является наиболее простым и эффективным способом ЗИ.
4.3.2 Экранирование
Функционирование любого радиоэлектронного средства связано с протеканием по его токопроводам электрического тока различных частот и образованием разности потенциалов между различными точками его электрической схемы, которые порождают магнитные и электрические поля. Побочные поля без конструктивного изменения радиоэлектронного средства можно локализовать в пределах защищаемой КЗ путем экранирования источником поля.
Различают следующие способы экранирования:
-электростатическая;
-магнитостатическая;
-электромагнитная.
Электро- и магнитостатическое основано на замыкании экрана, обладающим в первом случае высокой проводимостью, а во втором – магнитопроводимостью, соответствующих электро- и магнитным полям. На высокой частоте применяется исключительно электромагнитное экранирование. Для отекания зарядов с экрана наводимых электрическим полем необходимо обеспечит заземление экрана с малым (менее 4Ом) сопротивлением. Сопротивление заземления определяется главным образом сопротивлением грунта и сопротивлением между заземлителем и утрамбованной вокруг нее почвы. При устройстве заземления в качестве заземлителей чаще всего применяются стальные трубы (уголок) длиной 2-3м диаметром 35-50мм и стальные полосы с сечением 30-100мм. Главное – достичь влажных слоев земли, обладающих наибольшей проводимостью.
Для эффективного экранирования низкочастотных полей применяются экраны, изготовленные из ферромагнитных материалов с большей относительной магнитной проницаемостью. При наличии такого экрана линии магнитной индукции проходят в основном по его стенкам, которые обладают малым сопротивлением по сравнению с воздушным пространством внутри экрана. Качество экранирования таких полей зависит от магнитной проницаемости экрана и сопротивления магнитопровода, которая будет тем меньше, чем толще экран, и меньше в нем стыков и швов, идущих поперек направления линий магнитной индукции.
Экранирование ВЧ магнитного поля основано на использовании магнитной индукции, создающие в экране переменные индукционные вихревые токи (токи Фуко). Магнитное поле этих токов внутри экрана будет направлено навстречу возбуждающему полю, а за его пределами в ту же сторону, что и возбуждающее поле. Результирующее поле оказывается ослабленным внутри экрана и усиленным вне его. Вихревые токи в экране распределяются неравномерно по его сечению (толщине). Это вызывается явлением поверхностного эффекта, сущность которого заключается в том, что переменное магнитное поле ослабевает по мере проникновения вглубь металла, так как внутренние слои экранируются вихревыми токами, циркулирующими в поверхностных слоях.
Эффективность магнитного экранирования зависит от электрических свойств материала экрана и частоты. Чем ниже частота, тем слабее действует экран, тем больше толщины приходится его делать для достижения одного и того же экранирующего эффекта. Для изготовления экранов применяют либо сталь листовую, либо стальную (латунную) сетку. Двери помещения должны быть также экранированы. При закрывании двери должен обеспечиваться надежный электрический контакт со стенками помещения (дверной рамы), по периметру не реже, чем 10-15 мм. Для этого, как правило, применяется пружинная гребенка, которую укрепляют по внутреннему периметру дверной рамы. При наличии в экранированном помещении окон, они должны быть затянуты одним или двумя слоями медной (латунной) сетки с ячейкой не более 2х2 мм, причем расстояние между слоями должно быть не менее 50 мм. Все конструктивные элементы экрана должны иметь надежный электрический контакт со стенками помещения по всему периметру.
Для повышения экранирующих свойств стен, окон и дверей применяются дополнительные средства:
токопроводящие лакокрасочные покрытия или токопроводящие обои;
шторы из металлизированной ткани;
металлизированные стекла (двуокись олова), устанавливаемые в металлические рамы;

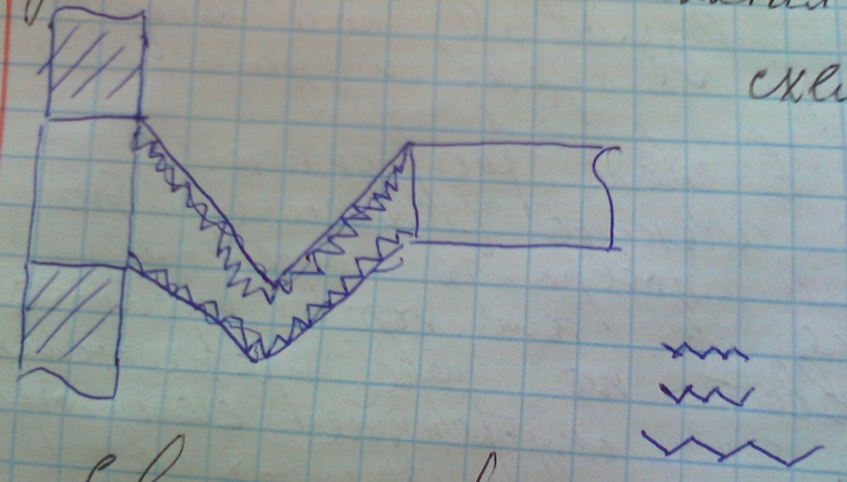

Схема электромагнитной ловушки:
Серьезную проблему представляет защита линий связи, выходящих за КЗ. В пространстве, окружающем провод информационной линии, создаются переменные электрические, магнитные и электромагнитные поля, несущие конфиденциальную информацию. Эти поля являются опасными, так как они распространяются за пределы КЗ. Локализация полей с целью защиты информации достигается экранированием проводов путем помещения их в металлическую оболочку с обязательным условием — заземлением.
