2.8 Способы и средства перехвата сигналов

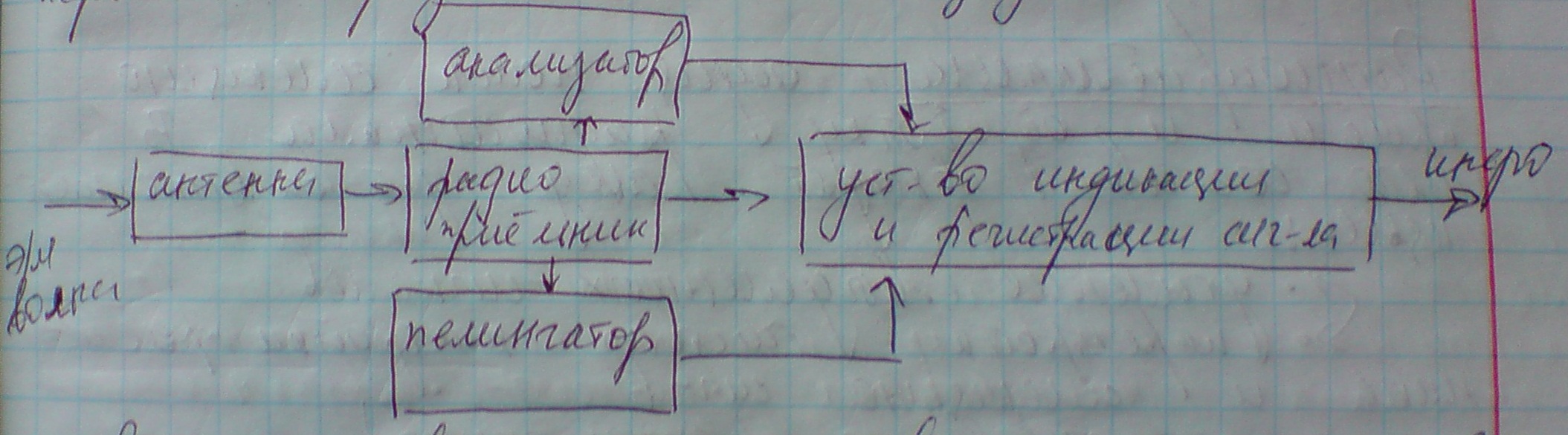

Перехват носителей в виде электромагнитного, магнитного и электрического полей, а также электрических сигналов с информацией осуществляют органы добывания радио и радиотехнической разведки. При перехвате решаются следующие основные задачи:
поиск по демаскирующим признакам сигналов с информацией в диапазоне частот, в которых они могут находиться;
обнаружение и выделение сигналов;
прием (селекция, усиление) сигналов и съем с них информации;
анализ технических характеристик принимаемых сигналов;
определение местонахождения источников сигналов;
обработка полученных данных с целью формирования первичных признаков источников излучений;
Антенна предназначена для преобразования электромагнитной волны в электрические сигналы, амплитуда, частота и фаза которых соответствуют аналогичным характеристикам электромагнитной волны. Она представляет собой конструкцию из токопроводящих элементов, размеры и конфигурация которых определяют эффективность преобразования.
Классификация антенн:
по назначению:
передающие;
приемные;
приемо-передающие;
по диапазону частот:
ДВ;
СВ;
КВ;
ВЧ;
по конструкции:
рамочные;
вибраторные;
волноводные;
параболические;
спиральные;
антенные решетки;
по месту установки:
наземные;
автомобильные;
на воздушных судах;
и другие;
Возможности антенн определяются следующими характеристиками: диаграммой направленности, коэффициентом полезного и направленного действия, коэффициентом усиления и полосой частот.
Радиоприемник осуществляет поиск, селекцию, прием и обработку радиосигналов. В его состав входят следующие устройства, выполняющие:
перестройку частоты настройки приемника и селекцию нужных радиосигналов;
усиление выделенных сигналов;
детектирование (съем информации);
усиление видео или низкочастотного первичного сигнала;
Различают два вида радиоприемников: прямого усиления и супергетеродинные.
В приемниках прямого усиления сигнал на входе приемника селектируется и усиливается без изменения его частоты. Качество информации, снимаемой с этого сигнала, тем выше, чем меньше уровень помех. Фильтры этих приемников имеют многозвенную, достаточно сложную конструкцию из тщательно настраиваемых многозвенных LC-элементов, или реализуются с использованием пьезоэлектрических и магнитострикционных эффектов. Сложность проблемы обеспечения избирательности в радиоприемниках прямого усиления обусловлена техническими трудностями создания одновременно перестраиваемых по частоте узкополосных фильтров с высокими показателями по селективности, в особенности при их промышленном производстве.
В супергетеродинном приемнике проблема одновременного обеспечения высоких значений чувствительности и селективности решена путем преобразования принимаемого высокочастотного сигнала после его предварительной селекции и усиления в усилителе высокой частоты в сигнал постоянной частоты, называемой промежуточной частотой. Усиление и селекция сигналов после преобразования выполняются на промежуточной частоте. Для постоянной промежуточной частоты задачи по обеспечению высокой избирательности и чувствительности решаются проще и лучше. Преобразователь состоит из гетеродина и смесителя. Гетеродин представляет собой перестраиваемый вручную или автоматически высокочастотный генератор гармонического колебания с частотой, отличающейся от частоты принимаемого сигнала на величину промежуточной частоты. Процесс преобразования происходит в смесителе основу которого составляет нелинейных элемент. На выходе смесителя возникает множество комбинаций гармоник принимаемого сигнала и колебаний гетеродина. Селективные фильтры усилителя промежуточной частоты пропускают только сигналы промежуточной частоты. Которые усиливаются до величины, необходимой для нормальной работы детектора. К недостаткам можно отнести пропускание и ложных сигналов, что приводит к большим отличиям промежуточной частоты от исходной.
Возможности радиоприемника определяются следующими техническими характеристиками: диапазоном принимаемых частот, чувствительностью, динамическим диапазоном, показателями качества принимаемой информации и эксплуатационными параметрами.
(в билет нужно включить еще сканирующие радиоприемники)
