Уравнения движения точки м по криволинейной траектории на пластинке. (к задачам к-10, к-11, к-12)
№ условия(предпоследняя цифра варианта задания) |
, м (S – в м, – в с) |
1, с |
0 |
|
1,5 |
1 |
|
0,75 |
2 |
|
0,75 |
3 |
0,15 (sin t – 1) |
2,0 |
4 |
0,3 sin2 t |
0,25 |
5 |
0,15 (cos2 t – 1,5) |
0,25 |
6 |
0,3 (sin t – 0,5) |
1,0 |
7 |
0,15 (cos t + 1) |
0,5 |
8 |
0,15 (cos2 t + 0,5) |
0,75 |
9 |
0,6 cos 2 t |
0,75 |

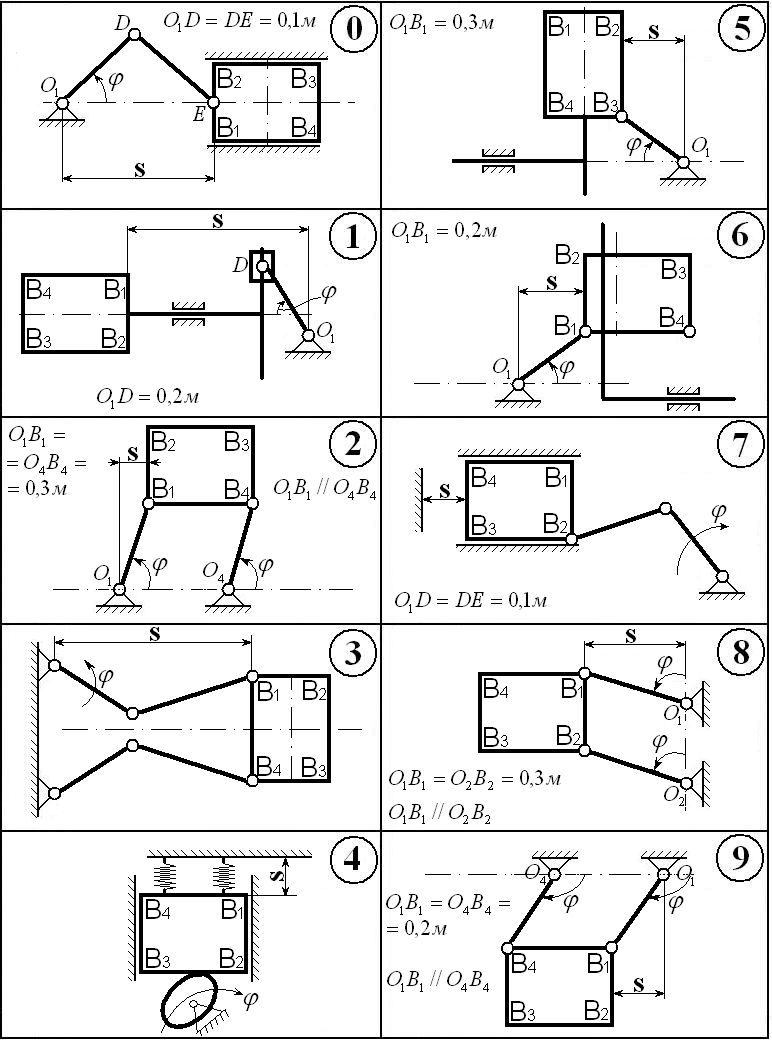

Рис. К-10, б
Задача К-11
Сложное движение точки в плоскости рисунка
(переносное движение – вращательное)
Пластинка, расположенная в плоскости рисунка вращается в этой же плоскости вокруг неподвижной оси, перпендикулярной к ней и проходящей либо через одну из вершин прямоугольника В1В2В3В4, либо через его геометрический центр С (см. табл. К-11 и рис. К-10, а). По пластинке перемещается точка М по криволинейной траектории в виде дуги окружности радиуса R = 0,6 м или r = 0,3 м. (рис. К-10, а)
Положение точки на траектории определяется дуговой координатой (табл. К-10, б).
Определить абсолютную скорость и абсолютное ускорение точки М в момент времени , указанный в табл. К-10, б.
В расчетах принять размеры прямоугольника В1В2 = В3В4 = 0,6 м; В2В3 = В1В4 = 0,8 м.
Таблица К-11
Параметры описывающие вращение пластины в плоскости рисунка
Ось вращения пластинки проходит через точку |
Предпоследняя цифра варианта |
||||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||
В1 |
В2 |
В3 |
В4 |
С |
В1 |
В2 |
В3 |
В4 |
С |
||
Угловая скорость пластинки (рад/с) |
2 |
|
|
– 1 |
|
|
2 |
– 3 |
|
– 2 |
|
Угловое ускорение пластинки (рад/с2) и характеристика вращательного движения (ускорение, замедление) в момент времени t1 |
8 уск. |
|
|
4 зам. |
|
|
6 зам. |
5 уск. |
|
10 уск. |
|
Закон вращательного движения пластинки (рад) |
|
|
|
|
|
|
|
|
|
|
Примечание. При вращение пластинки происходит против хода часовой стрелки.
Задача К-12
Сложное движение точки в пространстве
(переносное движение – вращательное)
Пластинка вращается вокруг неподвижной оси, расположенной в ее плоскости и в плоскости рисунка. Эта ось либо горизонтальна, либо вертикальна и проходит через две вершины прямоугольника В1В2В3В4 (рис. К-10, а, К-12, табл. К-12).
На схемах рис. К-12 вектором указано положительное направление вращения пластинки. Остальная информация о вращении пластинки приведена в табл. К-12.
Рис. К-12
По пластинке перемещается точка М вдоль кривой, которая выполнена в виде дуги окружности радиуса R = 0,6м или r = 0,3м. Положение точки М на траектории определяется дуговой координатой (рис. К-10, а; табл. К-10, а).
Определить абсолютную скорость и абсолютное ускорение точки М в момент t1, указанный в табл. К-10, а, считая, что в этот момент времени вращающаяся пластинка совпадает с плоскостью рисунка.
Таблица К-12
