4 Расчёт топки
1. Площадь фронта топки (определяется по чертежу, например наложением миллиметровой бумаги на контуры топки с дальнейшим расчетом, см. рисунок 5), м2 – FТ= 8.851.
2. Длина топки (принимается равной прототипу), м – LТ= 4.45.
3. Объем топки, м3 – VТ = FТ· LТ= 39.387.
4. Тепловое напряжение топочного объема, МВт/ м -
= / = 0.556.
5. Число форсунок на фронте (принимается), шт. – N=2.
6. Расчетная производительность одной форсунки, кг/с - = BС/N= 0.272.
7. Секундный расход воздуха через отверстие фурмы при вентиляторном дутье, м /с –
= = 6.217.
8. Необходимая скорость воздуха в отверстие фурмы (принимается), м/с - =50.
9. Живое сечение отверстия фурмы, м - = / = 0.124.
10. Диаметр фурм, м - = = 0.398.
11. Облучаемая длина труб экрана (снимается с чертежа курвиметром – см. рисунок 6), м - = 6.292.
12. Облучаемая длина труб первого ряда притопочного пучка (снимается с чертежа курвиметром), м - = 5.175.
13. Лучевоспринимающая поверхность нагрева, м -
= ( + )/ =51.028.
14. Полная поверхность стен топки, м - = +2· = 68.73.
15. Внутренний диаметр пароводяного коллектора (принимается), м - = 1.3.
16. Внутренний диаметр водяного барабана (принимается), м - =0.8.
17. Степень экранирования топки, = = 0.742.
18. Теоретическая энтальпия продуктов сгорания (см. раздел 3), МДж/кг - = 43.641.
19. Теоретическая температура продуктов (по J-T диаграмме), С - = 1.765E+3.
20. Температура газов на выходе из топки (принимаем 3 значения), С - ; ; = 1100; 1200; 1300.
21. Безразмерная температура газов на выходе из топки, С –
; . . . 0.674; 0.723; 0.772.
22. Энтальпия газов на выходе из топки (по J-T диаграмме), МДж/кг - ; ; = 25.7; 28.32; 30.97.
23. Средняя суммарная теплоемкость газов (три значения), МДж/кг –
;. . . 0.027; 0.027; 0.027 .
24. Эффективная толщина слоя пламени в топке, м – S = .= 2.063
25. Суммарная объемная доля 3-атомных газов, - = = 0.241.
26. Давление в топке (принимается), МПа – P=0.1.
27. Суммарное парциальное давление газов, МПа – P = = 0.024.
28. Коэффициент ослабления лучей частицами (три значения), 1/МПа·м –
= = 2.931; 3.208; 3.484.
29. Коэффициент ослабления лучей трехатомными газами (три значения), 1/МПа·м –
= = 1.554; 1.437; 1.32.
30. Коэффициент ослабления лучей в светящейся части факела (три значения), 1/МПа·м –
= + = 4.485; 4.645; 4.804.
31. Степень черноты светящейся части факела (три значения) - = 1- = 0.604; 0.616; 0.629.
32. Степень черноты несветящейся части факела (три значения) - = 1- = 0.274; 0.257; 0.238.

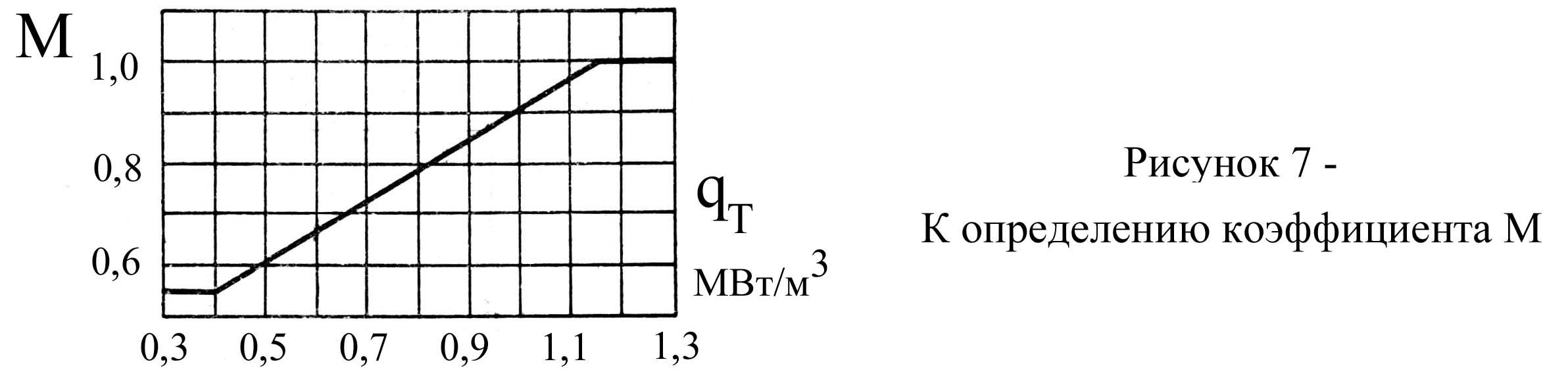

33. Коэффициент М (см. рисунок 7) – M=f(q )= 0.644
34. Эффективная степень черноты факела (три значения) –
= .= 0.486; 0.488; 0.49.
35. Средний условный коэффициент загрязнения (зависит от покрытия поверхностей нагрева (для голых труб = 0,4).
36. Условная степень черноты топки (три значения) –
= .= 0.56; 0.562; 0.564.
37. Критерий Больцмана (три значения) – = .= 1.467; 1.475; 1.482.
38. Безразмерная температура газов на выходе из топки (три значения) –
= 0.748; 0.748; 0.748.
39. Температура газов на выходе из топки, оС - : определяется графически путем решения системы двух уравнений и = 1.251E+3 – пп. 38 и 21.
(пример см. рисунок 8).
Рисунок 9. – Определение температуры газов на выходе из топки.
40. Энтальпия газов на выходе из топки (по J-T диаграмме), МДж/кг –
= 29.671.
41. Тепловой поток в топке, МВт - = .= 7.454
42. Паропроизводительность топки, кг/с - = .= 2.882
43. Тепловая нагрузка лучевоспринимающей поверхности, Вт/м - Т = / .= 0.146
