Роликовые копиры.

П

редназначены для направления электродной проволоки по кромкам, разделанным под сварку. Копир состоит из двух или трех роликов, закрепленных в кронштейне и установленный друг за другом. Наибольший диаметр ролика и ось электродной проволоки – в одной плоскости. Ролики все время находятся под действием пружин, прижимающих их к кромкам. Эти пружины также дают возможность роликам вертикально перемещаться при переходе их через прихватку. Во время сварки входят в разделку, движущиеся впереди проволоки и автоматически направляющие её по шву.

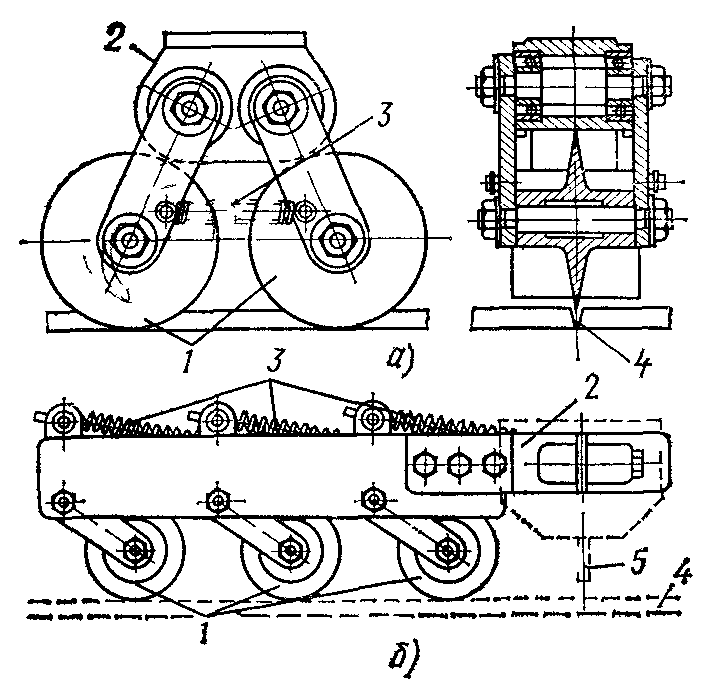

Рис 3.11 Роликовые копиры: a — двухроликовый б — трехроликовый.

Указатели положения электродной проволоки.

Используются для ручной корректировки направления подачи проволоки при сварке без разделки кромок. Указатели могут быть световыми и стрелочными.

Концы указателей располагаются в одной плоскости с электродной проволокой. Сварщик, наблюдая за положением, вручную корректирует положение указателя.

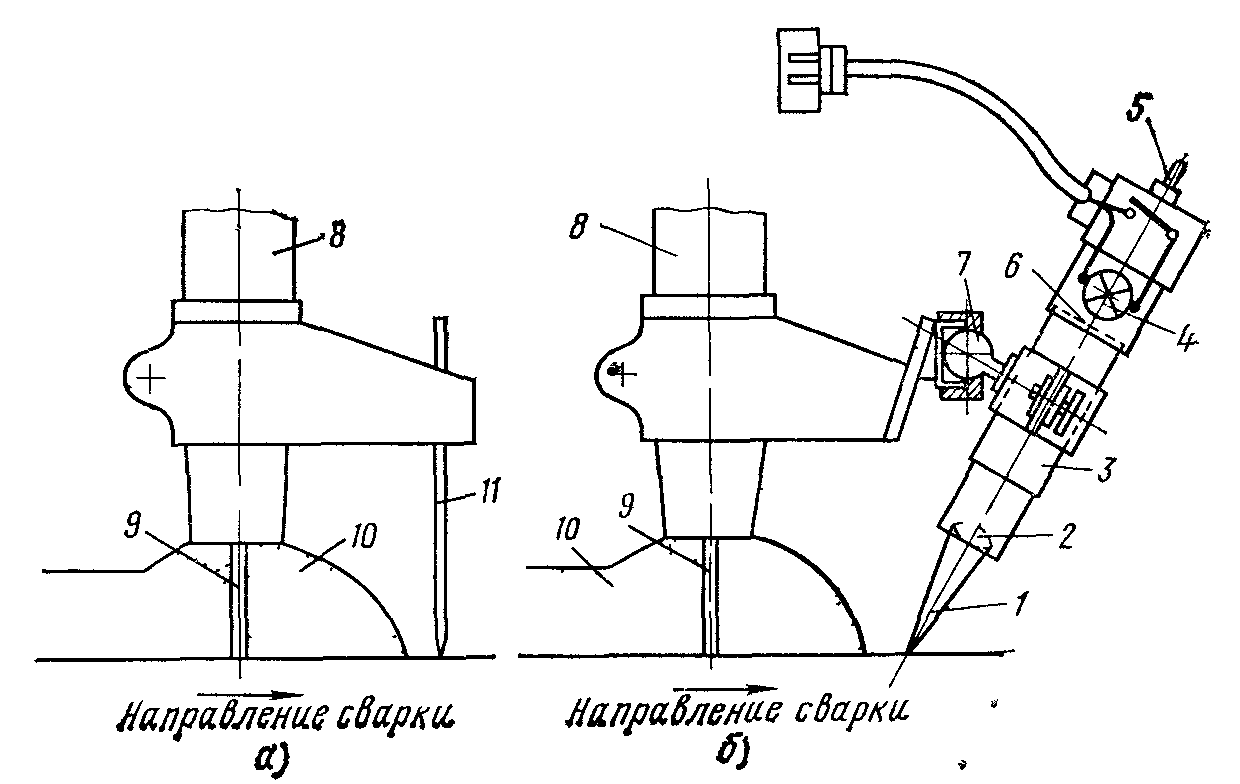

Рис. 3.11 Указатели положения электродной проволоки: 1—пучок света, 2—линза, 3—корпус, 4—электрическая лампочка, 5—выключатель, 6 — диафрагма; 7 — шарнир, 8 — ссыпной патрубок сварочного автомата, 9 — электродная проволока, 10 — слой флюса, 11 — стрелка указатель.

Сварочные трактора.

Сварочным трактором называется аппарат для автоматической сварки, имеющий две отличительные особенности:

1. При сварке он движется непосредственно по изделию или по легкому переносному рельсовому пути, который укладывается параллельно сварочному шву.

2. Сварочный трактор может транспортироваться рабочим-сварщиком. Транспортировка осуществляется перекатыванием и переноской через препятствия.

Сварочный трактор представляет собой комплекс, в который входит самоходная тележка каретного типа, механизм подачи проволоки, механизмы настроечных перемещений, упрощенная флюсовая и газовая аппаратура, система управления. Сварочный трактор состоит в основном из тех же узлов что и самоходный аппарат, но конструкция этих узлов отличается, так как к трактору предъявляется требование минимальной массы, но не менее 40 кг (до 60 кг) и размеров. Особенности конструкции узлов привели к созданию специфических конструкций, которые выполняют сразу несколько функций, причем каждая модель сварочного трактора конструировалась специфично.

Классификация сварочных тракторов.

По способу защиты:

• Сварка открытой дугой

• Газовая защита

• Под флюсом

• Сварка неплавящимся электродом и тд.

По числу дуг:

• Однодуговые

• Двухдуговые

• Трехдуговые

Трактора могут иметь один, два, и более двигателей. В процессе развития сварочных тракторов сложилось два направления:

1. Сварочные трактора, которые передвигаются непосредственно по изделию. Компактность конструкции, небольшая масс, не требует специальных устройств для корректировки, поэтому габариты меньше, конструкция проще.

2. Сварочные тракторы предназначены для движения по рельсовым путям, которые укладываются рядом со швом .

Тракторы первого направления применяют в массовом производстве. Второго направления обычно для индивидуального производства.
