Емкость Cрез, при которой в цепи возникает резонанс токов, можно вычислить из условия равенства реактивных проводимостей (1/ωL = ωС) по формуле:
Срез = 1 / ω2L.
На основании расчетных данных строят графические зависимости токов I, IR, IL и IС и коэффициента мощности cos от емкости C при постоянных значениях U, R,
L и f (рис. 3.2).
Для одного из значений емкости С (табл. 3.2) необходимо построить векторную диаграмму токов для приобретения навыков в по-
строении векторных диаграмм в дальнейшем. Вектор тока в неразветвленной части цепи определяют по первому закону Кирхгофа
I I R I L IC .
По этому уравнению на рис. 3.3 построена векторная диаграмма токов. Перед построением векторной диаграммы выбирают масштаб напряжения mU и тока mi (например, mi = 1 А/см, что означает, что току 1 А соответствует отрезок длиной 1 см) и определяют длины векторов токов в ветвях с актив-
33
vk.com/club152685050 | vk.com/id446425943
ной проводимостью (с резистором) — I R , с индуктивной проводимостью — I L , с емкостной проводимостью — IC и в неразветвленной
части цепи — I . За исходный вектор при построении диаграммы
принимают вектор напряжения U . В ветви с активной проводимо-
стью (с резистором) ток совпадает по фазе с напряжением, поэтому |
|||
|
|
|
|
вектор |
I R отложен по вектору U . В ветви с индуктивной проводимо- |
||
стью ток отстает от напряжения по фазе на /2 и вектор тока I L |
от- |
||
кладывают от конца вектора |
I R перпендикулярно вектору напряже- |
||
|
|
|
|
ния U |
в сторону вращения часовой стрелки. От конца вектора |
I L . |
|
|
|
|
|
перпендикулярно вектору U в сторону, противоположную вращению часовой стрелки, откладывают вектор IC , так как ток в ветви с ем-
костной проводимостью опережает напряжение по фазе на /2. Вектор, проведенный из начала вектора I R к концу вектора IC , представляет собой вектор тока I в неразветвленной части цепи.
Диаграмма токов (рис. 3.3) построена для случая, когда BL > BC, и потому вектор тока отстает по фазе от вектора напряжения. Если ВL < ВC, то вектор тока опережает по фазе вектор напряжения.
3.1.2. Экспериментальная часть работы
Экспериментальную часть работы проводят с целью проверки предварительных расчетов, используя электрическую цепь, схема которой изображена на рис. 3.4.
34
vk.com/club152685050 | vk.com/id446425943
Исследуемая цепь состоит из трех параллельно включенных приемников (трех ветвей): реостата, индуктивной катушки и конденсатора. Изменение сопротивления реостата осуществляют перемещением движка реостата R. Индуктивная катушка состоит из нескольких секций, включаемых согласно, при согласном включении конец предыдущей секции соединить с началом последующей секции, обозначенным звездочкой (*). Для выполнения данной лабораторной работы необходимо подключить 2 или 3 секции индуктивной катушки. Плавное изменение индуктивности катушки осуществляют путем изменения положения сердечника в катушке. Изменение емкости конденсатора от 0 (ветвь отключена) до 150 мкФ осуществляют с интервалом в 30 мкФ путем параллельного включения конденсаторов с различной емкостью (значения емкостей включенных конденсаторов суммируют).
Реальная индуктивная катушка обладает не только индуктивной BL, но и активной GК проводимостями, что отражено на схеме замещения исследуемой цепи (рис. 3.5). Поэтому активная проводимость G экспериментально исследуемой цепи равна сумме активных проводимостей реостата (GR) и индуктивной катушки (GК), т. е. G = GR + GК.
Напряжение на исследуемую цепь подают через автотрансформатор T, который позволяет поддерживать постоянное значение напряжения, контролируемое по вольтметру PV. В цепь включены амперметр PA1, ватт-
метр PW и фазометр
Pφ, позволяющие измерять в неразветвленной части цепи ток I, активную мощность Р, коэффициент мощности cos и
сдвиг фаз . Кроме того, в каждую из параллельных ветвей цепи включены амперметры (PA2...PA4), позволяющие измерять токи: IR — в реостате, IK — в катушке и IС — в конденсаторе.
35
vk.com/club152685050 | vk.com/id446425943
Работу начинают с настройки исследуемой цепи, т. е. подбора параметров ее по возможности близких к заданным, что удобнее производить при резонансе токов в цепи. При отключенном положении выключателя S1 рукоятку автотрансформатора T устанавливают в крайнее левое положение, соответствующее напряжению U = 0. Емкость конденсатора устанавливают равной Срез, полученной при расчете (табл. 3.2). Устанавливают наибольшую индуктивность катушки (сердечник полностью введен) и наибольшее сопротивление реостата.
Предварительно убедившись в том, что в момент включения выключателя S1 напряжение на выходных зажимах автотрансформатора, к которым подключена исследуемая электрическая цепь, будет равно нулю, включают выключатель S1, и устанавливают автотрансформатором Т заданное напряжение U, которое в дальнейшем поддерживают постоянным, контролируя его по вольтметру PV. После этого приступают к настройке цепи, то есть к установке заданных параметров цепи.
Изменяя индуктивность катушки, необходимо добиться резонанса токов в цепи, которому соответствует заданная индуктивность. Состояние резонанса можно контролировать по фазометру (cos = 1). Для установки заданного сопротивления реостата изменяют его сопротивление так, чтобы значение тока I в неразветвленной части цепи было равно активной составляющей тока Iа, определенной расчетом и указанной в табл. 3.2 (при резонансе токов I = Iа), а активная мощность должна быть равна расчетному значению.
Как во время настройки, так и во время работы надо поддерживать постоянным заданное значение напряжения. Установленные заданные значения индуктивности катушки и сопротивления реостата не изменяют в течение всего цикла измерений.
Очевидно, что как при резонансе, так и в режимах, отличных от него, ток IR в реостате будет меньше расчетного значения, приведенного в табл. 3.2 и равного активной составляющей тока Iа. Это обусловлено тем, что активная составляющая тока Iа в цепи складывается из тока IR в реостате и активной составляющей Iак тока катушки, т. е.
36
vk.com/club152685050 | vk.com/id446425943
Ia = IR + Iaк > IR (рис. 3.5). По этой причине ток в катушке при резонан-
се токов будет |
несколько больше, чем ток в конденсаторе |
||||||||
|
|
|
|
|
|
|
|
|
|
( I |
к |
I 2 |
ак I 2L I |
Срез |
I |
Lрез |
). |
||
|
|
|
|
|
|
|
При резонансе токов в цепи измеряют и записывают все величины, указанные в табл. 3.3, а именно: ток I в неразветвленной части цепи, IR в реостате, IК в индуктивной катушке, IC в конденсаторе, активную мощность Р и коэффициент мощности cos . Затем изменяют емкость, придавая ей значения, указанные в табл. 3.3, проводят те же измерения и результаты измерений всех величин записывают в табл. 3.3.
Измерения, когда в электрическую цепь включены или только индуктивная катушка, или только конденсатор (две последние строки табл. 3.3), проводят по указанию преподавателя. При наличии в цепи одной катушки просто вычислить полную проводимость катушки и ее составляющие, которые при всех других опытах остаются постоянными. Измерения в цепи с одной ветвью, содержащей емкость, например Срез, позволяют определить значение активной проводимости GС и оценить погрешность расчета, когда ею пренебрегают.
Таблица 3.3
Результаты измерений и вычислений
|
Исходные данные: U = 100 B; G = ... См; BL = .... См; f = 50 Гц |
|||||||||||||
№ |
|
Результаты измерений |
|
Результаты расчета |
||||||||||
C |
I |
IR |
IК |
IC P |
cos Y |
G |
B |
GR |
BС |
YК |
GК |
BL |
||
|
||||||||||||||
|
мкФ |
|
А |
Вт |
– |
|
|
См |
1Срез
20
330
460
590
6120
7150
8 |
– |
– |
9 |
– |
– |
37
vk.com/club152685050 | vk.com/id446425943
На основе результатов измерений и с учетом схемы замещения цепи (рис. 3.5) вычисляют все величины, указанные в табл. 3.3:
–полную проводимость Y = I / U;
–активную проводимость G = Р / U2;
- реактивную проводимость B Y 2 G2 (знак «+» перед корнем соответствует индуктивному характеру реактивной проводимости, а знак «–» — емкостному);
–активную проводимость реостата GR = IR / U,
–реактивную проводимость конденсатора BС = IС / U
–полную проводимость катушки YК = IК / U,
– активную составляющую полной проводимости катушки
GК = G – GR,
– реактивную составляющую полной проводимости катушки
BL YК2 GК2 , или BL BC B .
В последней формуле знак реактивной проводимости B зависит от ее характера.
Если в цепь включена только одна ветвь с катушкой, то
I = IK; Y = YК = IК/U; G = GK = P/U2 и |
|
|
|
|
|
|
|
|
B B Y 2 |
G2 . |
|
||||||
|
L |
|
К |
|
К |
|
||
При включении одной ветви с конденсатором |
|
|
|
|
|
|
|
|
I = IС; Y = YC = IC / U; G = GC = P / U2 и |
|
|
|
|
|
|
||
B B Y |
2 |
G2 |
, |
|||||
|
L |
|
С |
С |
|
где GС — активная проводимость конденсатора, которую при всех вычислениях принимали равной нулю ввиду ее малости.
По данным табл. 3.3 и на основании уравнения I I R I L IC , записанного по первому закону Кирхгофа, на рис. 3.6 построена векторная диаграмма токов методом «засечек». Перед построением век-
торной диаграммы выбирают масштаб тока и определяют длины век- |
|||
торов токов в реостате – I R , в индуктивной катушке – |
I K , в конденса- |
||
торе – IC |
и в неразветвленной части цепи – |
I , аналогично тому, как |
|
|
|
|
|
указано в |
п. 3.1.1. Затем по направлению |
вектора |
напряжения U |
38
vk.com/club152685050 | vk.com/id446425943
откладывают вектор тока I R в реостате, имеющий лишь активную составляющую, и из конца его перпендикулярно в сторону опережения откладывают вектор тока IC .
После этого из конца вектора IC проводят дугу радиусом, равным длине вектора тока I K в катушке, а из начала вектора I R также проводят дугу радиусом, равным длине вектора тока I в неразветвленной части цепи. Соединив конец вектора IC с точкой пересечения
дуг, получают вектор тока I K катушки, а соединив начало вектора I R с концом вектора I K , получают вектор тока I .
3.2. ИССЛЕДОВАНИЕ ЦЕПИ ПРИ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ
Цель работы — расчет необходимой емкости С конденсатора для повышения коэффициента мощности cosφ1 до заданного значения cos φ2 (cos φ2 > cos φ1) и проверить результаты расчета на конкретной цепи.
Работа состоит из двух частей — расчетной и экспериментальной. Расчетная часть работы предшествует экспериментальной и выполняется согласно заданию, номер которого из табл. 3.1 (Задача 2) указывает преподаватель. Объем работы указан в разделе 3.3. Программа работ.
3.2.1. Указания по расчету

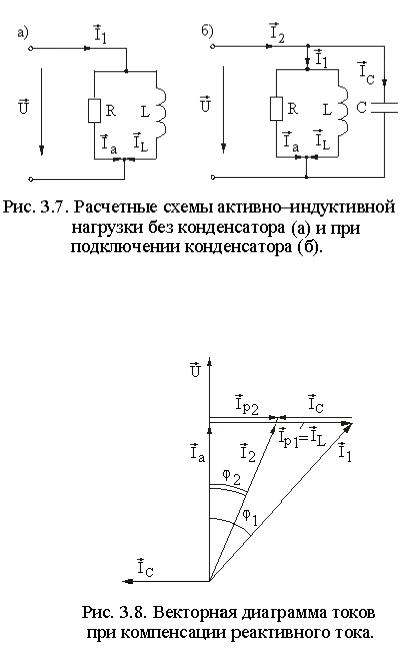

Задача 2. В расчетной схеме цепи, изображенной на рис. 3.7, а, активно–индуктивная нагрузка (R, L) при заданном напряжении U характеризуется активной мощностью Р и коэффициентом мощности cos 1, значения которых указаны в табл. 3.1.
39
vk.com/club152685050 | vk.com/id446425943
Необходимо определить ток приемника I1 и его активную Ia и реактивную Iр1 = IL составляющие, электрическую емкость конденсатора С, который необходимо подключить параллельно приемнику (рис. 3.7, б), чтобы повысить коэффициент мощности до значения cos 2, указанного в табл. 3.1, а также ток IC в конденсаторе и ток I2 в линии.
Значение емкости конденсатора, включаемого для компенсации реактивной составляющей Iр1 тока I1 в линии, и, следовательно, повышения коэффициента мощности в сети, можно определять, пользуясь векторной диаграммой рис. 3.8.
Пусть при наличии в цепи активно–индуктивного приемника (рис. 3.7, а) ток I1 , в нераз-
ветвленной части цепи отстает от напряжения по фазе на некоторый угол 1. Если параллельно приемнику подключить конденсатор с емкостью С (рис. 3.7, б) и при этом пренебречь активной проводимостью конденсатора, то ток I2 в неразветвленной части цепи в этом случае будет равен сум-
ме токов I2 I1 IC . Этот ток будет сдвинут по фазе относительно
40
vk.com/club152685050 | vk.com/id446425943
напряжения на меньший угол 2 и коэффициент мощности возрастет до значения cos 2.
Активная составляющая тока Ia при включении конденсатора не изменится и ее можно выразить как
Iа = I1cos 1 = I2cos 2 = P / U.
Токи I1 и I2 в неразветвленной части цепи до и после подключения конденсатора, а также их реактивные составляющие Ip1 и Ip2 определяют по выражениям:
I1 = Ia / cos 1;
I2 = Ia / cos 2
Ip1 = IL = Iatg 1; Ip2 = IL – IC = Iatg 2.
Ток конденсатора с одной стороны равен
IC = Ip1 – Ip2 = Ia(tg 1 – tg 2) = UP (tg 1 tg 2 ) ,
а с другой стороны
IC = ωCU.
Из сравнения двух последних выражений для IC следует, что емкость компенсирующего конденсатора может быть найдена по формуле
C P 2 (tg 1 tg 2 ) .
U
Если мощность Р выражена в ваттах, а напряжение U — в вольтах, то емкость С получается в фарадах.
Результаты расчета задачи 2 до и после компенсации реактивной мощности необходимо занести в табл. 3.4 и, используя их, построить в масштабе векторную диаграмму токов согласно рис. 3.8.
41
vk.com/club152685050 | vk.com/id446425943
Таблица 3.4
Результаты расчета по компенсации реактивной мощности
|
Исходные данные: U = 100 B; P = … Вт; cos 1= … ; cos 2= ... |
|||||
Схе- |
|
|
Расчетные данные |
|
|
|
ма |
Ia |
IL |
I1 |
I2 |
IС |
C |
|
|
|
А |
|
|
мкФ |
Без С |
|
|
|
– |
– |
– |
с С |
|
|
|
|
|
|
3.2.2. Экспериментальная часть работы
Опыт по компенсации реактивной мощности проводят, используя ту же исследуемую цепь (pиc. 3.4). В цепь включают ветви с реостатом и индуктивной катушкой, что соответствует расчетной схеме, изображенной на рис. 3.7, а; устанавливают заданное напряжение (см. Задачу 2, табл. 3.1) и изменяют индуктивность катушки и сопротивление реостата так, чтобы коэффициент мощности cos 1 и активная мощность, измеряемая ваттметром, были равны заданным значениям. Установив заданные значения коэффициента мощности и активной мощности, производят измерения, и результаты измерений записывают в табл. 3.5.
Затем включают расчетную компенсирующую емкость конденсатора, предназначенную для повышения коэффициента мощности до cos 2 (расчетная схема рис. 3.7, 6). Результаты измерений заносят в табл. 3.5.
Таблица 3.5
Результаты опыта по компенсации реактивной мощности
|
Исходные данные: U = 100 B; P =.... Вт; cos 1 =....; cos 2 =.... |
||||||
Схема |
|
|
Опытные данные |
|
|
||
IR |
IК |
IC |
I1 |
I2 |
cos |
||
|
|||||||
|
|
|
А |
|
|
– |
|
Без С |
|
|
– |
|
– |
|
|
с С |
|
|
|
– |
|
|
