Электрическая цепь
ЭЦ – совокупность приборов и устройств, процессы в которых могут быть описаны при помощи понятий (ЭДС, сопротивление, напряжение и ток).
Элемент электрической цепи.
Элементы электрической цепи – отдельное устройство или прибор, входящие в состав ЭЦ и выполняющий определенные функции. Все элементы электрической цепи принципиально делятся на источники и приемники.
Условные обозначения: источник ЭДС ; источник тока ; гальванический элемент, аккумулятор ; резистор ; ротор или якорь машин постоянного тока ; лампа накаливания ; соединение проводов ; пересечение проводов ; выключатель – ключ ; амперметр ; вольтметр ; ваттметр
Источники электрической энергии.
Источники электрической энергии – элементы, в которых различные виды энергии преобразуются в электрическую (к ним относятся: генераторы (механическая в электрическую); термопары (тепловая энергия в электрическую); солнечные батареи (световая в электрическую); аккумуляторы и гальванический элемент (химическая в электрическую)).
Приемники электрической энергии.
Потребители (приемники) электрической энергии - элементы электрической цепи, в которых электрическая энергия преобразуется в другие виды энергии (к ним относятся: двигатель (электрическая в механическую энергию); гальванические ванны (в химические связи); нагреватели (в тепловую энергию); лампы ( световая энергия)).

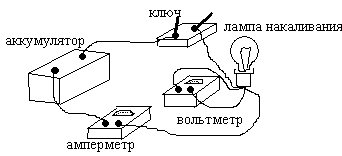

Монтажная схема электрической цепи.
Принципиальная схема электрической цепи.
Принципиальная схема – на ней показываются условные графические изображения элементов и схему их соединений.
Схема замещения электрической цепи.
Схема замещения – расчетная модель электрической цепи, на которой элементы замещаются идеализированными элементами без вспомогательных элементов, не влияющих на результаты расчетов.
Топология электрической цепи. Узел, ветвь, контур эл.Цепи(определение).
Топологические (геометрические) свойства электрической цепи не зависят от типа и свойств элементов, из которых состоит ветвь. Поэтому целесообразно каждую ветвь схемы электрической цепи изобразить отрезком линии.
Узел- место соединения трех и более ветвей.
Ветвь- участок цепи, обтекаемый одним и тем же током
Контур- амкнутый путь, в котором один из узлов является начальным и конечным узлом пути.
4. Классификация электрических цепей по роду тока.
1 . цепи постоянного тока (ток, не меняющ. во времени), 2. цепи переменного тока (синусоидально-измененяющийся ток).
Л инейные электрические цепи.
Линейные – ЭЦ, сопротивление каждого эл-та кот. не зависит ни от тока, ни от напряжения.
Н елинейные электрические цепи.
Нелинейные – если хотя бы один эл-т в цепи имеет сопрот-е, зависящее или от тока или от напряж-я.
Простые электрические цепи.
Простые - цепь, в котором все эл-ты цепи соединен послед-но
Сложные электрические цепи.
Сложные – цепи с разветвлением (кроме последовательных присутствуют др.элементы соединения).
