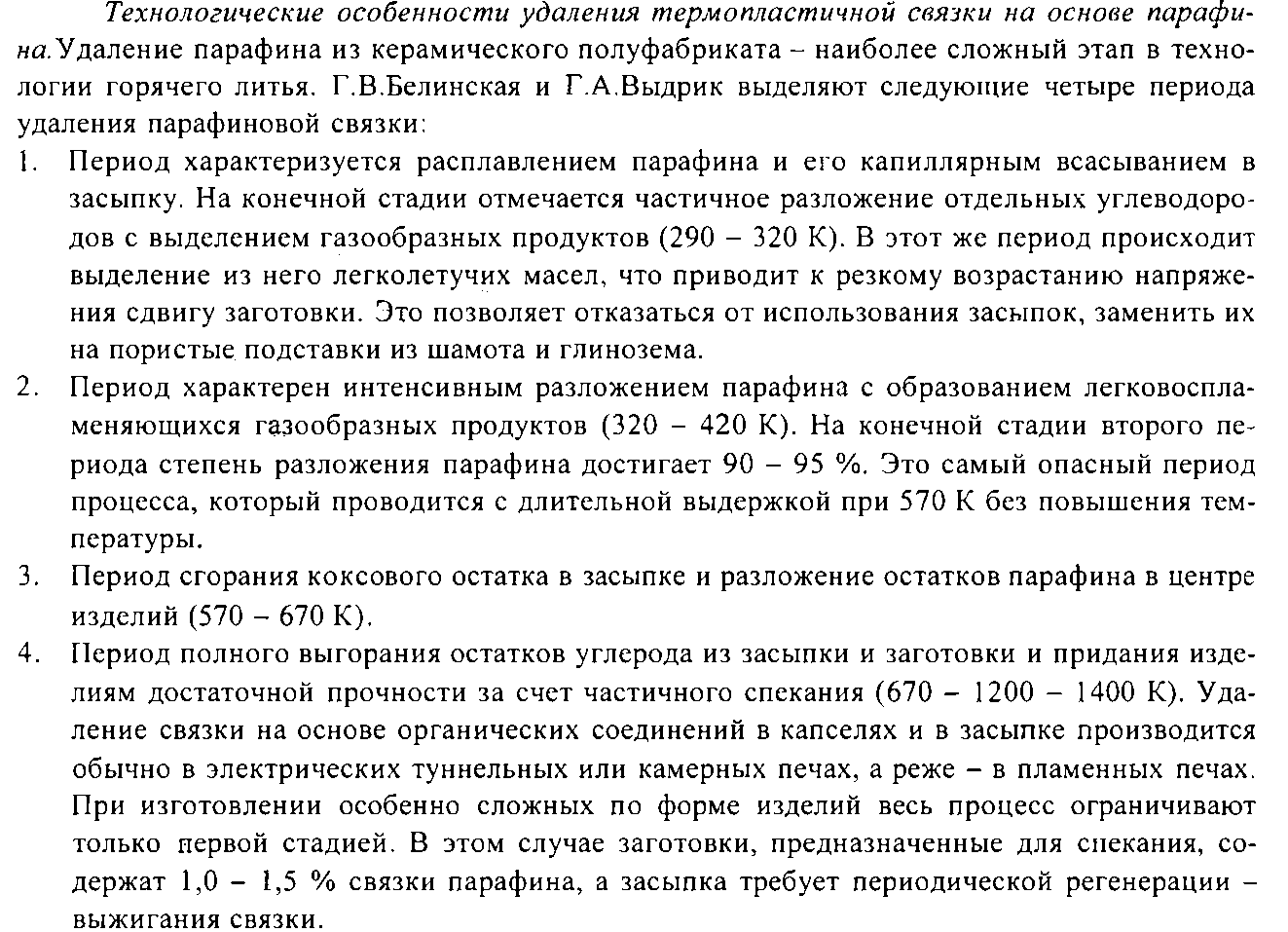

7.Сушка(удаление связующего)
Температура 350-390 К, время сушки 3часа.

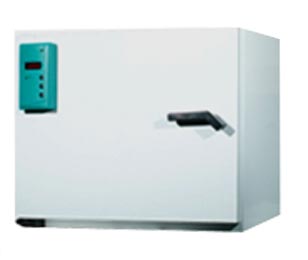

Шкафы сушильные серии ШС-80-01
Назначение: для сушки и воздушной стерилизации, обработки и испытаний металлов, стекла, керамики, пищевых продуктов и других производственных материалов.
Шкафы сушильные обеспечивают: — равномерное распределение температуры в рабочей камере; — установку и регулирование температуры; — автоматический отсчет и индикацию заданных временных интервалов; — автоматический контроль температуры в рабочей камере; — принудительную циркуляцию воздуха для ШС-80-01 СПУ с максимальной рабочей температурой 350 °С; — цифровую индикацию текущей и заданной температуры. Шкафы сушильные обладают: — минимальным временем выхода на рабочий режим; — малым энергопотреблением; — малым весом; — звуковой и визуальной сигнализацией превышения температуры; — простотой в эксплуатации; — высокой надежностью в работе; — системой вентиляции с регулируемым потоком (шкаф с максимальной рабочей температурой 350 °С); — эргономичностью.
8.Обжиг (спекание)
С пекание происходит при температуре 1700-1750 , время- 4-6 часов. Используем - высокотемпературную печь HT16/17.
Модель: HT 16/17 T max, °C: 1750 Внутренние размеры (Ш Г В), мм: 200 x 300 x 260 Объем, л: 16 Внешние размеры (Ш Г В), мм: 710 x 650 x 1500 Мощность, кВт: 12 Электро-сеть: 3-фазная Вес, кг: 270
Расчет усадки.
Общая усадка: 16%
Усадка отлитого изделия в форме по мере его высыхания: 1,5%
Итого 17,7%
D = 20/(100% - 17,7%) = 20/0,823 = 24,3мм
d=12/0,823 = 14,58мм
