Глава 29 Обслуживание
Резервное копирование конфигурации коммутатора на компьютер осуществляется с использованием экрана Backup Configuration.

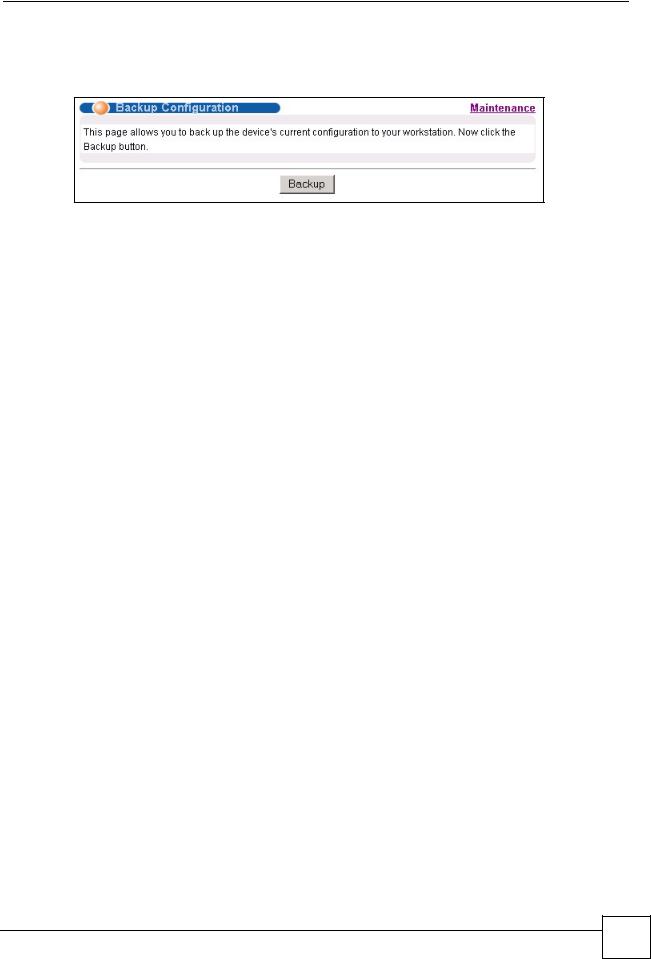

Рисунок 141 Экран Management > Maintenance > Backup Configuration
Чтобы создать резервную копию текущей конфигурации коммутатора на компьютере, выполните на данном экране следующее.
1Нажмите Backup.
2Нажмите Save, чтобы открыть экран Save As.
3Выберите расположение файла на компьютере в ниспадающем списке Save in и введите имя-описание для него в поле списка File name. Нажмите Save, чтобы сохранить конфигурацию на компьютере.
29.8Командная строка FTP
Вданном разделе описаны некоторые примеры загрузки или выгрузки с коммутатора файлов с помощью команд FTP. Прежде всего необходимо уяснить соглашения об именовании файлов.
29.8.1 Соглашения об именовании файлов
Файл конфигурации (также называемый файлом ROM) содержит заводские настройки по умолчанию для таких экранов, как коммутатор setup, IP Setup и т.д. После внесения изменений в настройки коммутатора их можно сохранить на компьютере под любым выбранным именем.
Операционная система ZyNOS (ZyXEL Network Operating System, часто называется «ras» -файлом) – это встроенное системное программное обеспечение, она имеет расширение файла «bin».
Таблица 94 Соглашения об именовании файлов
ТИП ФАЙЛА |
ВНУТРЕННЕЕ |
ВНЕШНЕЕ |
ОПИСАНИЕ |
|
ИМЯ |
ИМЯ |
|
Файл |
config |
|
Файл настроек коммутатора. При загрузке |
конфигурации |
|
|
файла config данный файл конфигурации |
|
|
|
заменяется, втомчислезаменяются настройки |
|
|
|
коммутатора, системная информация (в том |
|
|
|
числе пароль по умолчанию), журналы ошибок |
|
|
|
и отслеживания. |
|
|
|
|
Встроенное |
ras |
*.bin |
Общее имя для встроенного программного |
программное |
|
|
обеспечения ZyNOS на коммутаторе. |
обеспечение |
|
|
|
|
|
|
|
Руководство пользователя по серии ES-3124
265 |
Глава 29 Обслуживание
29.8.1.1 Примеры команд FTP
ftp> put firmware.bin ras
Пример FTP-сессии, в которой происходит передача файла «firmware.bin» с компьютера на коммутатор.
ftp> get config config.cfg
Пример FTP-сессии, в которой происходит сохранение текущего файла конфигурации в файл с именем «config.cfg»на компьютере.
Если используемый (T)FTP-клиент не позволяет указывать имя конечного файла, отличное от исходного, файлы придется переименовать, так как коммутаторраспознает только имена «config»и «ras». Обязательно сохраните неизмененные копии обоих файлов для дальнейшего использования.
Убедитесь, что загружаемое встроенное программное обеспечение подходит для соответствующей модели, так как программное обеспечение для другой модели может повредить устройство.
29.8.2 Работа с командной строкой FTP
1Запустите на компьютере FTP-клиент.
2Введите команду open, потом пробел и IP-адрес коммутатора.
3Нажмите [ENTER], получив запрос имени пользователя.
4После получения приглашения введите пароль (по умолчанию «1234»).
5Введите bin, чтобы установить двоичный режим передачи.
6Для загрузки файлов с компьютера на коммутатор используйте команду put, например: команда put firmware.bin ras переносит файл встроенного программного обеспечения с компьютера (firmware.bin) в коммутатори переименовывает его в «ras». Точно так же команда put config.cfg config переносит файл конфигурации с компьютера (config.cfg) в коммутатори переименовывает его в «config». С помощью команды get config config.cfg можно перенести файл конфигурации с коммутатора на компьютер и переименовать его в «config.cfg». Дополнительную информацию о соглашениях в отношении именования файлов можно найти в табл. 94 на стр. 265.
7Чтобы покинуть строку ftp-команд, введите quit.
266 |
Руководство пользователя по серии ES-3124
Глава 29 Обслуживание
29.8.3 FTP-клиенты с графическим пользовательским интерфейсом
Описания некоторых команд, которые встречаются в FTP-клиентах с графическим пользовательским интерфейсом, можно найти в следующей таблице.
Таблица 95 Общие команды для FTP-клиентов с графическим пользовательским интерфейсом
КОМАНДА |
ОПИСАНИЕ |
Host Address (Адрес |
Введите адрес хост-сервера. |
хоста) |
|
|
|
Login Type (Типвходав |
Анонимный (Anonymous). |
систему) |
Для тех случаев, когда идентификатор пользователя и пароль вводятся |
|
на сервере автоматически для анонимного доступа. Анонимные |
|
подключения работают только в том случае, если Интернет-провайдер |
|
или администратор службы включил эту опцию. |
|
Normal (Обычный). |
|
Для подключения к серверу требуются уникальные имя пользователя и |
|
пароль. |
|
|
Transfer Type (Тип |
Файлы передаются либо в формате ASCII (простой текстовый формат), |
передачи) |
либо в двоичном формате. Файлы настроек и встроенного |
|
программного обеспечения должны передаваться в двоичном |
|
формате. |
|
|
Initial Remote Directory |
Укажите удаленный каталог по умолчанию (путь). |
(Начальный |
|
удаленный каталог) |
|
|
|
Initial Local Directory |
Укажите локальный каталог по умолчанию (путь). |
(Начальный |
|
локальный каталог) |
|
|
|
29.8.4 Ограничения FTP
Протокол FTP не будет работать, если:
•Служба FTP отключена на экране Service Access Control.
•IP-адрес (IP-адреса), введенные на экране Remote Management, не соответствуют IP-адресу клиента. Если адрес не совпадает, коммутатор немедленно разрывает FTPсессию.
Руководство пользователя по серии ES-3124
267 |
Глава 29 Обслуживание
268 |
Руководство пользователя по серии ES-3124
