5

Пример первичной настройки

Вданной главе описаны настройки коммутатора на примере конкретной сети.

5.1Обзор

Первичная настройка включает в себя следующие шаги:

•Создание виртуальной локальной сети VLAN

•Определение идентификаторов VLAN для портов

•Настройка IP-адреса управления коммутатором

5.1.1Создание виртуальной локальной сети VLAN

Виртуальные локальные сети ограничивают широковещательные кадры той группой VLAN, к которой принадлежит порт (порты). Для этого можно использовать виртуальные локальные сети на основе портов или статические виртуальные локальные сети на основе тегов с фиксированными портами-членами. В данном примере порт 1 конфигурируется в качестве члена виртуальной локальной сети VLAN 2.

Рисунок 24 Пример первичной настройки сети: виртуальная локальная сеть

Глава 5 Пример первичной настройки

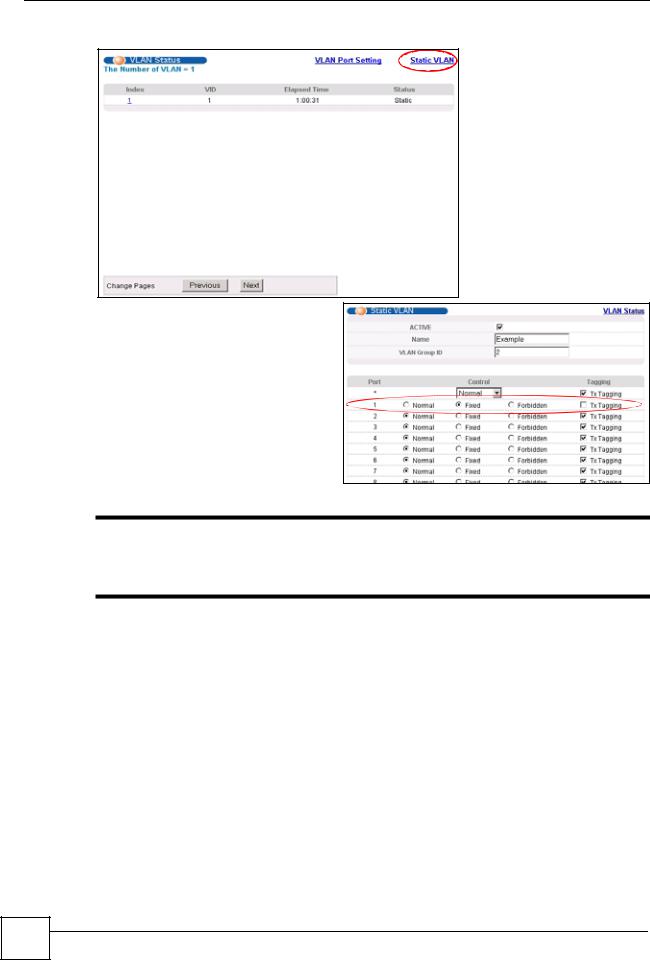

1 Нажмите Advanced Application > VLAN > Static VLAN.

2На экране Static VLAN

выберите ACTIVE, введите имя-описание в поле Name и введите 2 в поле VLAN Group ID для сети VLAN2.

"Поле VLAN Group ID на этом экране и поле VID на экране меню IP Setup относятся к одному и тому же идентификатору виртуальной локальной

сети VLAN ID.

3Поскольку сеть VLAN2 подключена кпорту 1 коммутатора, выберите пунктFixed, чтобы назначить порт 1 постоянным членом только этой VLAN.

4Чтобы не поддерживающие идентификаторы VLAN устройства (например, компьютеры и концентраторы) правильно принимали кадры, снимите выделение с переключателя TX Tagging – тогда коммутатор будет удалять теги VLAN перед отправкой.

5Нажмите Add, чтобы сохранить настройки в оперативной памяти. Настройки в оперативной памяти теряются при отключении питания коммутатора.

Глава 5 Пример первичной настройки

5.1.2 Назначение идентификатора виртуальной локальной сети VID для порта

Идентификатор виртуальной локальной сети для порта (PVID) используется для добавления тегов к кадрам без тегов, поступающим на этот порт, чтобы такие кадры направлялись в ту группу VLAN, которую определяет тег. В данном примере необходимо установить 2 в качестве идентификатора VID для порта 1, чтобы все непомеченные тегами кадры, принятые через этот порт, отправлялись в виртуальную локальную сеть VLAN 2.

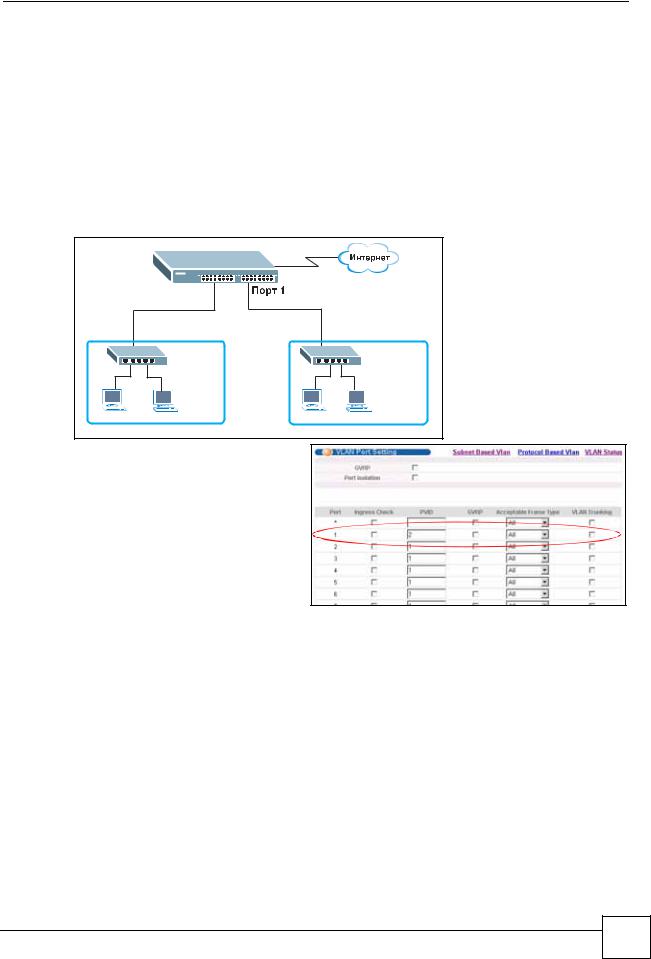

Рисунок 25 Пример первичной настройки сети: идентификатор виртуальной локальной сети для порта

1Нажмите Advanced

Application > VLAN > VLAN Port Setting.

2Введите 2 в поле PVID для порта 1 и нажмите Apply,

чтобы сохранить изменения в оперативной памяти. Настройки в оперативной памяти теряются при отключении питания коммутатора.

5.2 Настройка IP-адреса управления коммутатором

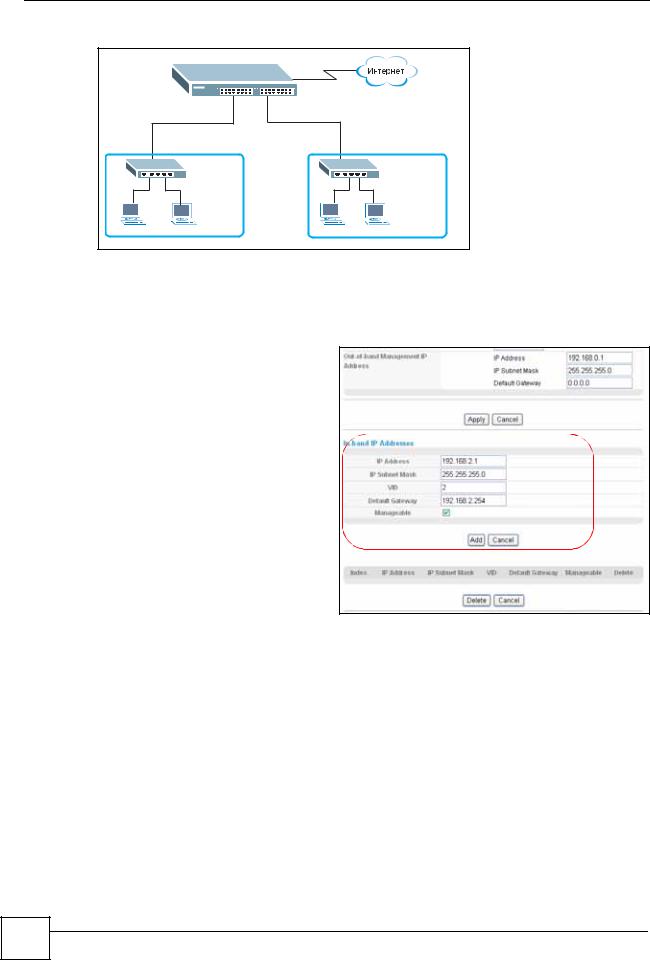

По умолчанию в качестве IP-адреса управления на коммутаторе используется адрес 192.168.1.1. Для управления устройством можно настроить другой IP-адрес из отличной подсети. Пример показан на следующем рисунке.

1Подключите компьютер к любому из портов Ethernet на коммутаторе. Убедитесь, что компьютер находится в той же подсети, что и коммутатор.

2Откройте Web-браузер и введите в строке адреса 192.168.1.1 (IP-адрес по умолчанию), чтобы получить доступ к Web-конфигуратору. Дополнительную информацию можно найти в разд. 4.2 на стр. 55.

3Нажмите Basic Setting > IP Setup.

4Введите нужную информацию на экране IP Setup.

Для сети VLAN2 введите в

качествеIP-адреса192.168.2.1 и

маску подсети 255.255.255.0.

5В поле VID введите идентификатор группы VLAN,

к которой должен принадлежать этот IP-адрес управления. Это должно быть то же значение, которое было введено в поле VLAN ID на экране меню Static VLAN.

6Установите переключатель

Manageable, чтобы разрешить управление коммутатором через порты, принадлежащие сети VLAN2, с использованием указанного IP-адреса.

7При необходимости повторите данную процедуру для сети VLAN1.

Нажмите Add, чтобы сохранить изменения в оперативной памяти. Настройки в оперативной памяти теряются при отключении питания коммутатора.
