8.5 Статические VLAN

ПОЛЕ

ОПИСАНИЕ

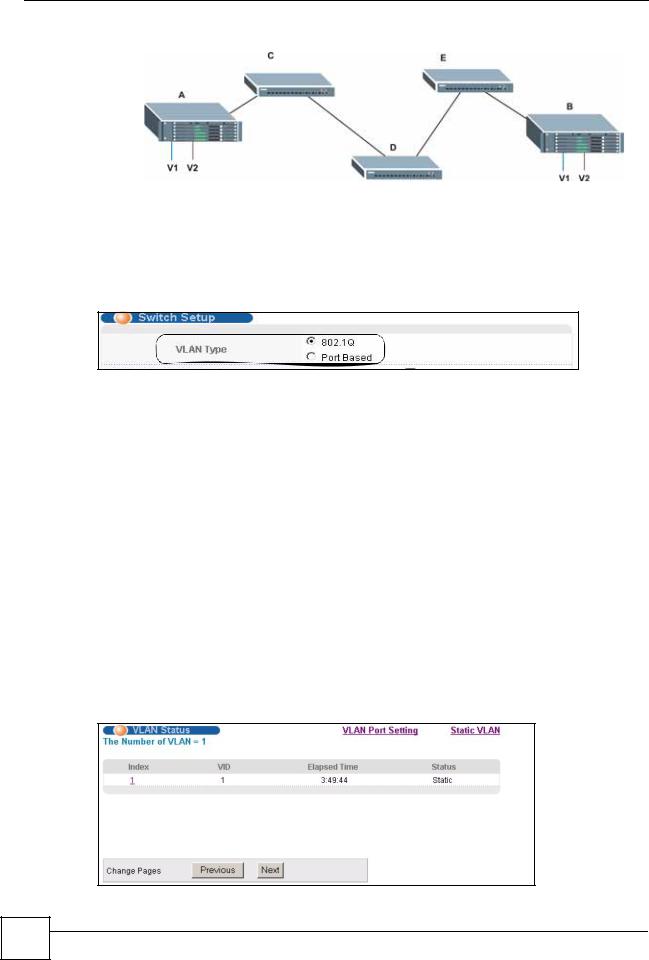

The Number of

Количество виртуальных локальных сетей (VLAN), настроенных на

VLAN

коммутаторе.

Index

Порядковый номер VLAN. Нажатие на порядковом номере позволяет

отобразить более подробную информацию о сети VLAN.

VID

Идентификационный номер VLAN, определенный ранее на экране Static

VLAN.

Elapsed Time

В этом поле отображается время, в течение которого была зарегистрирована

обычная VLAN или настроена статическая VLAN.

Status

В этом поле указано, каким образом VLAN была настроена на коммутаторе;

Dynamic – с использованием протокола GVRP, Static – добавлена в качестве

постоянной записи или Other – добавлена другим способом, например, с

использованием механизма регистрации VLAN-сети мультивещания (MVR).

Change Pages

Нажмите Previous или Next, чтобы отобразить предыдущий/следующий экран,

если информация о состоянии не помещается на одном экране.

ПОЛЕ

ОПИСАНИЕ

VLAN Status

Нажатие на этой ссылке позволяет перейти к экрану VLAN Status.

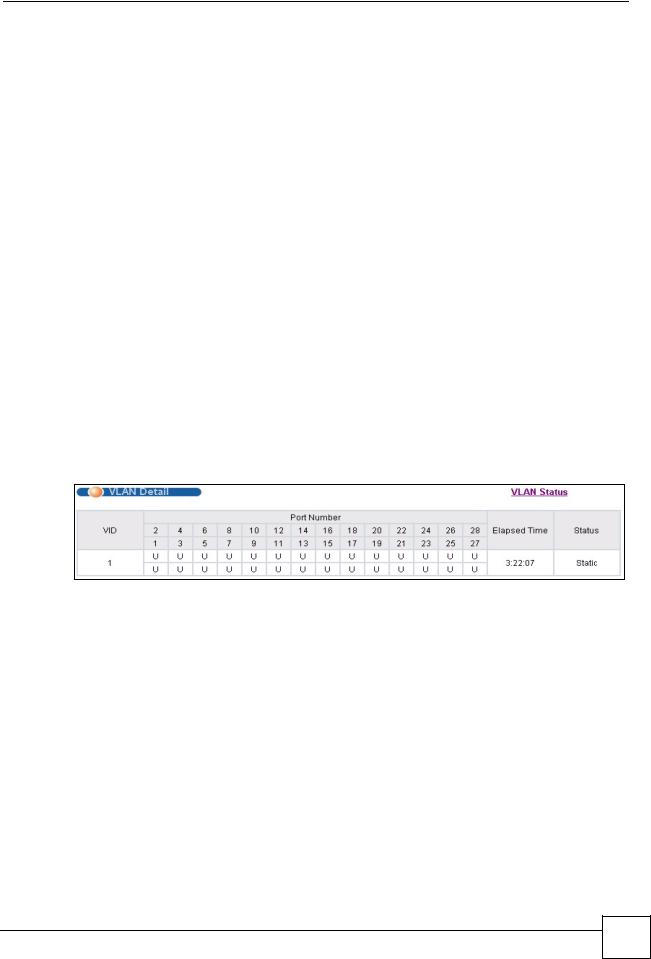

VID

Идентификационный номер VLAN, определенный ранее на экране Static

VLAN.

Port Number

В этом столбце отображаются порты, участвующие в VLAN. Порт с тегом

обозначается буквой T, порт без тега – буквой U, а порты, не являющиеся

членами VLAN – знаком «–».

Elapsed Time

В этом поле отображается время, в течение которого была зарегистрирована

обычная VLAN или настроена статическая VLAN.

Status

В этом поле указано, каким образом VLAN была настроена на коммутаторе;

Dynamic – с использованием протокола GVRP, Static – добавлена в качестве

постоянной записи или Other – добавлена другим способом, например, с

использованием механизма регистрации VLAN-сети мультивещания (MVR).

Глава 8 Виртуальные локальные сети (VLAN)

Таблица 17

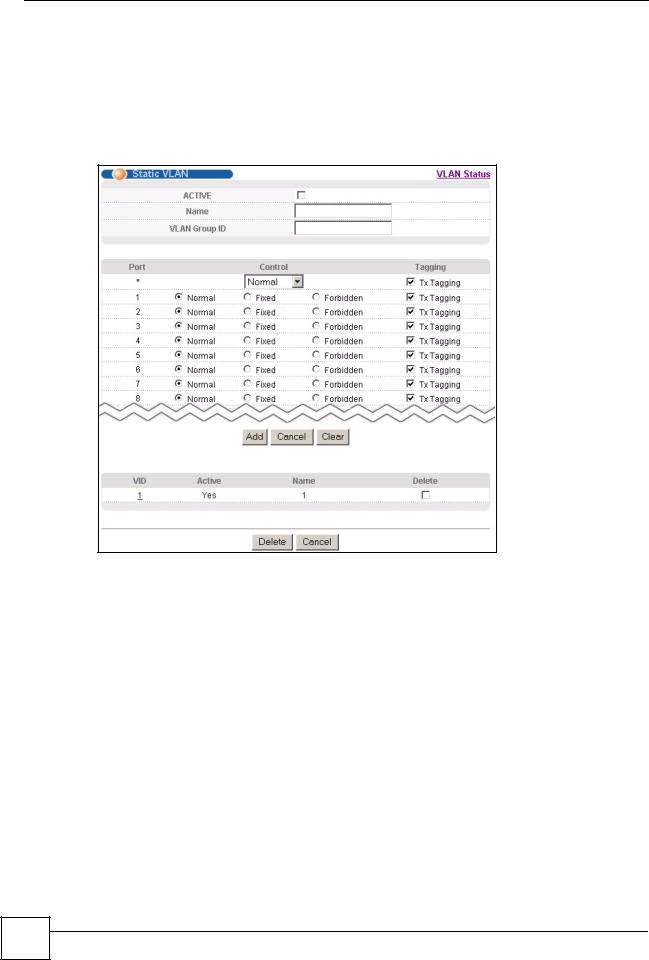

Экран Advanced Application > VLAN > Static VLAN (продолжение)

ПОЛЕ

ОПИСАНИЕ

Control

Выберите Normal, если порт должен присоединяться к данной группе VLAN

динамически с использованием протокола GVRP. Данный параметр выбран по

умолчанию.

Выберите Fixed, если порт должен стать постоянным членом данной группы

VLAN.

Выберите Forbidden, чтобы запретить порту присоединяться к группе VLAN.

Tagging

Установите переключатель TX Tagging, чтобы порт добавлял теги ко всем

исходящим кадрам, отправляемым с идентификатором этой группы VLAN.

Add

Нажмите Add, чтобы сохранить изменения в оперативной памяти

коммутатора. Эти настройки будут утеряны в случае выключения коммутатора

или перебоя в подаче питания, поэтому по завершении настройки необходимо

нажать на ссылке Save в верхней навигационной панели для сохранения

изменений в энергонезависимой памяти.

Cancel

Нажмите Cancel, чтобы начать настройку на этом экране заново.

Clear

Нажмите Clear, чтобы начать настройку на этом экране заново.

VID

В этом поле отображается идентификационный номер группы VLAN. Нажмите

на этот номер, чтобы редактировать настройки VLAN.

Active

В этом поле отображается текущее состояние настроек VLAN – включены

(Yes) или отключены (No).

Name

В этом поле отображается имя-описание группы VLAN.

Delete

Нажмите Delete, чтобы удалить выбранную запись из итоговой таблицы.

Cancel

Нажмите Cancel, чтобы снять выделение с переключателей Delete.

ПОЛЕ

ОПИСАНИЕ

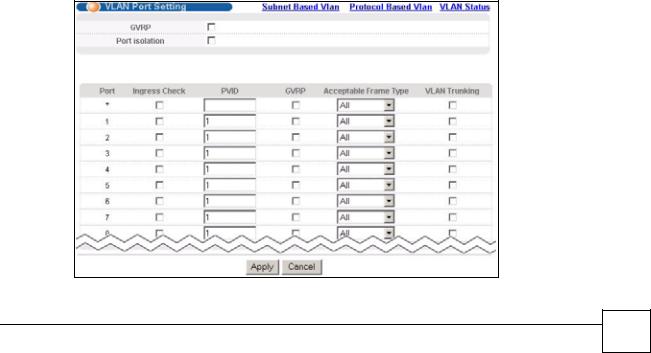

GVRP

GVRP (GARP VLAN Registration Protocol, протокол регистрации VLAN по

GARP) является протоколом регистрации, который определяет способ

регистрации коммутаторами необходимых членов VLAN на портах в сети.

Включение этой функции разрешает создание групп VLAN за пределами

локального коммутатора.

Port Isolation

С помощью параметра изоляции портов Port Isolation можно запретить

каждому из портов обмениваться данными друг с другом – обмен будет

разрешен только с портом управления CPU и гигабитными портами

каскадирования. Этот вариант является самым ограничивающим, но в то же

время и самым безопасным.

Port

В этом поле отображается номер порта.

*

Настройки в этой строке применяются ко всем портам.

Эту строку необходимо использовать лишь в том случае, если настройки всех

портов должны быть одинаковыми. С помощью этой строки можно сначала

назначить общие для всех портов настройки, а затем внести необходимые

изменения на уровне отдельного порта.

Примечание: Изменения в данной строке сразу же копируются

на все порты.

Ingress Check

Если данный переключатель для порта установлен, коммутатор отбрасывает

входящие кадры для VLAN, членом которых не является данный порт.

Снимите выделение с переключателя, если требуется отключить

фильтрацию входящих кадров.

PVID

Введите номер от 1 до 4094 в качестве идентификатора VLAN для порта.

GVRP

Установите этот переключатель, чтобы включить на этом порту протокол

GVRP.

Acceptable

Укажите тип кадров, разрешенных для данного порта. Можно выбрать

Frame Type

значения All, Tag Only и Untag Only.

Выбор All в ниспадающем списке разрешает прием через этот порт как

кадров с тегами, так и кадров без тегов. Это значение выбрано по

умолчанию.

Выбор Tag Only разрешает прием через этот порт только кадров с тегами.

Все кадры без тегов будут отброшены.

Выбор Untag Only разрешает прием через этот порт только кадров без тегов.

Все кадры с тегами будут отброшены.

VLAN Trunking

Установите переключатель VLAN Trunking для портов, подключенных к

другим коммутаторам или маршрутизаторам (но не для портов, напрямую

подключенных к конечным пользователям), чтобы разрешить прохождение

через коммутатор кадров, принадлежащих к неизвестным группам VLAN.

Apply

Нажмите Apply, чтобы сохранить изменения в оперативной памяти

коммутатора. Эти настройки будут утеряны в случае выключения

коммутатора или перебоя в подаче питания, поэтому по завершении

настройки необходимо нажать на ссылке Save в верхней навигационной

панели для сохранения изменений в энергонезависимой памяти.

Cancel

Нажмите Cancel, чтобы начать настройку на этом экране заново.
