Глава 15 Агрегация каналов
15.5 Протокол управления агрегацией каналов LACP
Чтобыотобразитьпоказанныйнижеэкран, выберитевнавигационнойпанелиAdvanced Application > Link Aggregation > Link Aggregation Setting > LACP. Дополнительную информацию о динамической агрегации каналов можно найти в разд. 15.2 на стр. 143.

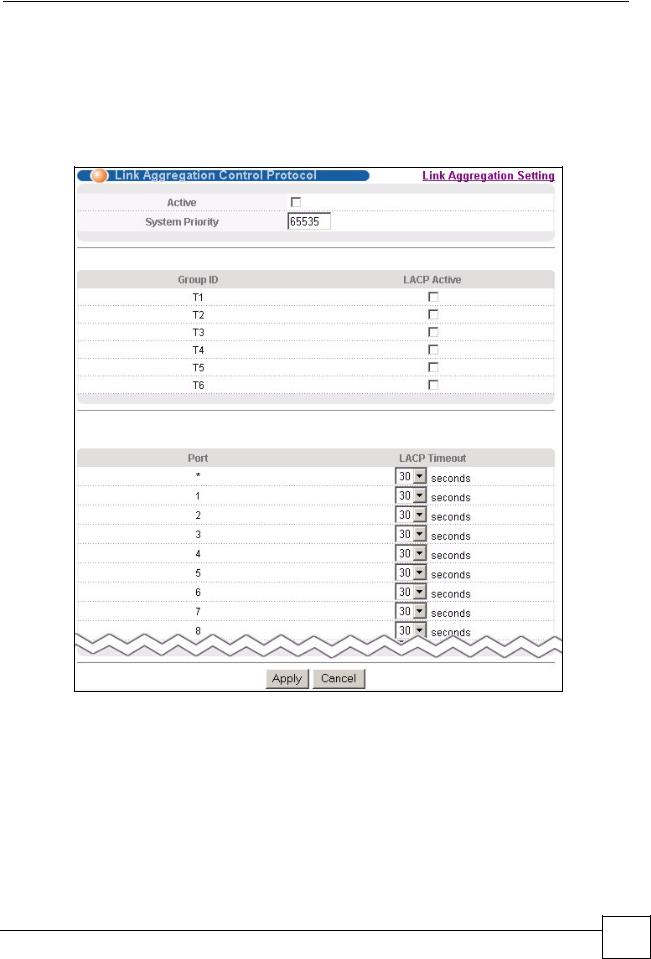

Рисунок 67 Экран Advanced Application > Link Aggregation > Link Aggregation Setting > LACP
Поля экрана описаны в следующей таблице.
Таблица 40 Экран Advanced Application > Link Aggregation > Link Aggregation Setting > LACP
ПОЛЕ |
ОПИСАНИЕ |
|
Link |
Примечание: Настройки на данном экране следует производить |
|
Aggregation |
||
только при включении динамической агрегации каналов. |
||
Control |
||
Protocol |
|
|
|
|
|
Active |
Установите этот переключатель, чтобы включить протокол LACP. |
|
|
|
Руководство пользователя по серии ES-3124
147 |
Глава 15 Агрегация каналов
Таблица 40 Экран Advanced Application > Link Aggregation > Link Aggregation Setting > LACP (продолжение)
ПОЛЕ |
ОПИСАНИЕ |
System |
Приоритет системы протокола LACP – это число от 1 до 65 535. Коммутатор с |
Priority |
наименьшим приоритетом системы (и наименьшим номером порта, если |
|
значения приоритета системы одинаковы) становится «сервером» протокола |
|
LACP. «Сервер» LACP управляет работой протокола LACP. Введите номер для |
|
установки приоритета активного порта, использующего протокол LACP. Чем |
|
меньше номер, тем выше уровень приоритета. |
|
|
Group ID |
В этом поле указан идентификатор группы агрегации каналов, то есть |
|
логического канала, объединяющего несколько портов. |
|
|
LACP Active |
Установите этот переключатель, чтобы включить протокол LACP для группы. |
|
|
Port |
В этом поле отображается номер порта. |
|
|
* |
Настройки в этой строке применяются ко всем портам. |
|
Эту строку необходимо использовать лишь в том случае, если настройки всех |
|
портов должны быть одинаковыми. С помощью этой строки можно сначала |
|
назначить общие для всех портов настройки, а затем внести необходимые |
|
изменения на уровне отдельного порта. |
|
Примечание: Изменения в данной строке сразу же копируются на |
|
все порты. |
|
|
LACP Timeout |
Тайм-аут, определяющий временной промежуток от одного обмена пакетами |
|
LACP между отдельными портами до другого (в целях проверки |
|
работоспособности портов-партнеров в группе портов). Если порт не ответил |
|
после трех попыток, то он считается «отключенным» и удаляется из группы. Для |
|
загруженных сгруппированных каналов следует использовать короткий интервал |
|
(одна секунда), чтобы обеспечить скорейшее удаление отключенных портов из |
|
группы. |
|
Выберите значение (1 секунда или 30 секунд). |
|
|
Apply |
Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора. |
|
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в |
|
подаче питания, поэтому по завершении настройки необходимо нажать на |
|
ссылке Save в верхней навигационной панели для сохранения изменений в |
|
энергонезависимой памяти. |
|
|
Cancel |
Нажмите Cancel, чтобы начать настройку на этом экране заново. |
|
|
15.6Пример статического группирования портов
Вданном примере показано создание статической группы портов для портов 2-5.
1Выполните физические подключения – подключите все порты, которые должны войти в группу, к одному и тому же пункту назначения. На приведенном ниже рисунке показано подключение портов 2-5 коммутатора A к коммутатору B.
148 |
Руководство пользователя по серии ES-3124
Глава 15 Агрегация каналов

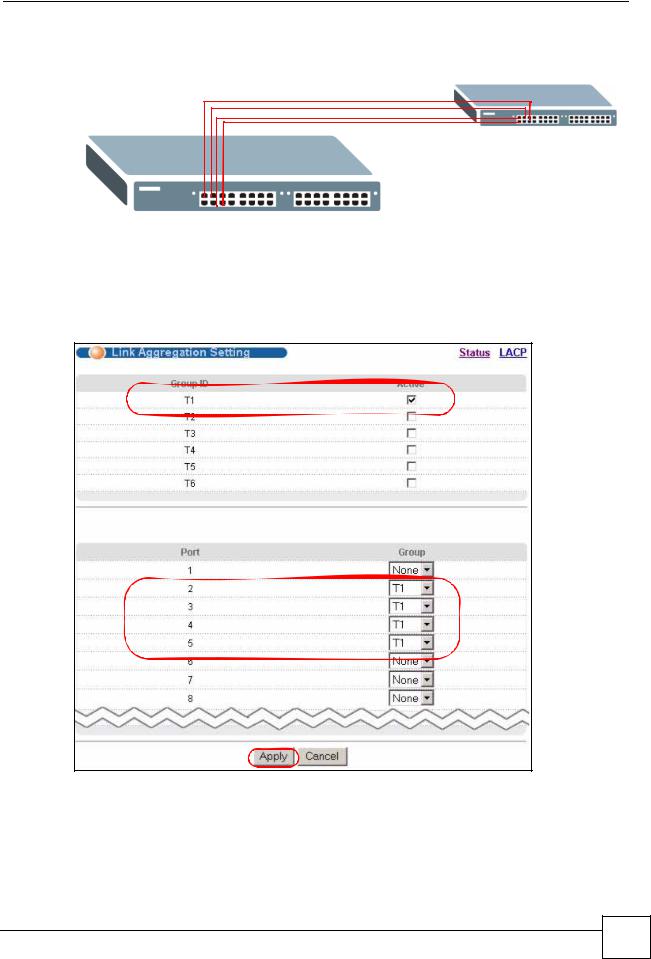

Рисунок 68 Пример группирования портов – физические подключения
B
A
2Настройте статическую группу портов – нажмите Advanced Application > Link Aggregation > Link Aggregation Setting. На этом экране активируйте группу портов T1 и выберите порты, которые должны быть включены в эту группу, как показано на следующем рисунке. После этого нажмите Apply.
Рисунок 69 Пример группирования портов – экран настройки
На этом настройка группы портов 1 (T1) завершена; переходить на какие-либо другие экраны не требуется.
