4
Web-конфигуратор
Вданном разделе описаны настройки и функции Web-конфигуратора.
4.1Введение
Web-конфигуратор – это интерфейс управления на основе HTML, который позволяет легко настраивать и управлять коммутатором через Интернет-браузер. Следует использовать программы Internet Explorer 6.0 и более поздних версий, или Netscape Navigator 7.0 и более поздних версий. Рекомендованное разрешение экрана – 1024 на 768 пикселей.
Для использования Web-конфигуратора нужно разрешить:
•Всплывающие окна браузера на устройстве. Блокировка всплывающих окон браузера по умолчанию включена в операционной системе Windows XP SP (Service Pack) 2.
•JavaScript (по умолчанию включен).
•Разрешения Java (по умолчанию включены).
4.2Вход в систему
1Запустите Web-браузер.
2Введите «http://» и IP-адрес коммутатора (например, адрес по умолчанию –
192.168.1.1) в поле адреса. Нажмите [ENTER].
3Появится экран ввода имени и пароля. Имя пользователя по умолчанию – admin, а соответствующий ему пароль по умолчанию – 1234. Дата и время будут показаны так, как на рисунке, если вы не настроили сервер времени и не ввели дату и время в меню General Setup.
Руководство пользователя по серии ES-3124
55 |
Глава 4 Web-конфигуратор

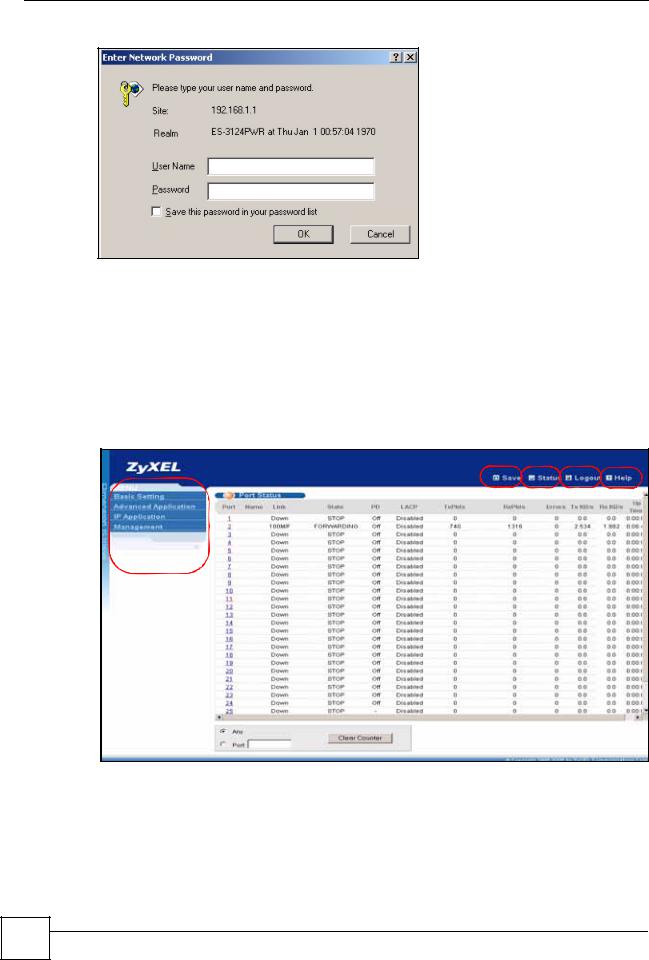

Рисунок 19 Web-конфигуратор: вход в систему
4Нажмите OK, чтобы попасть на начальный экран Web-конфигуратора.
4.3Окно состояния (Status)
После получения доступа к Web-конфигуратору первым отображается экран Status.
На приведенном ниже рисунке показаны элементы навигации по экрану Webконфигуратора.
Рисунок 20 Начальная страница Web-конфигуратора (Status)
B C D E
A
56 |
A – Нажатие на пункты меню раскрывает ссылки на пункты подменю; выбор одного из пунктов подменю открывает соответствующий экран в основном окне.
B, C, D, E – С помощью этих быстрых ссылок можно выполнять определенные действия независимо от текущего экрана.
Руководство пользователя по серии ES-3124
Глава 4 Web-конфигуратор
B – Нажатие на данную ссылку вызывает сохранение конфигурации в энергонезависимой памяти коммутатора. Содержимое энергонезависимой памяти записывается в файл конфигурации, который используется коммутатором для загрузки, и не изменяется даже при отключении питания коммутатора. Более подробную информацию о сохранении настроек в определенный файл конфигурации можно найти в разд. 29.3 на стр. 262.
C – Нажатие на данную ссылку вызывает переход на страницу состояния коммутатора. D – Нажатие на данную ссылку вызывает выход из Web-конфигуратора.
E – Нажатие на данную ссылку открывает страницы справки. На страницах справки приводятся описания всех экранов настройки.

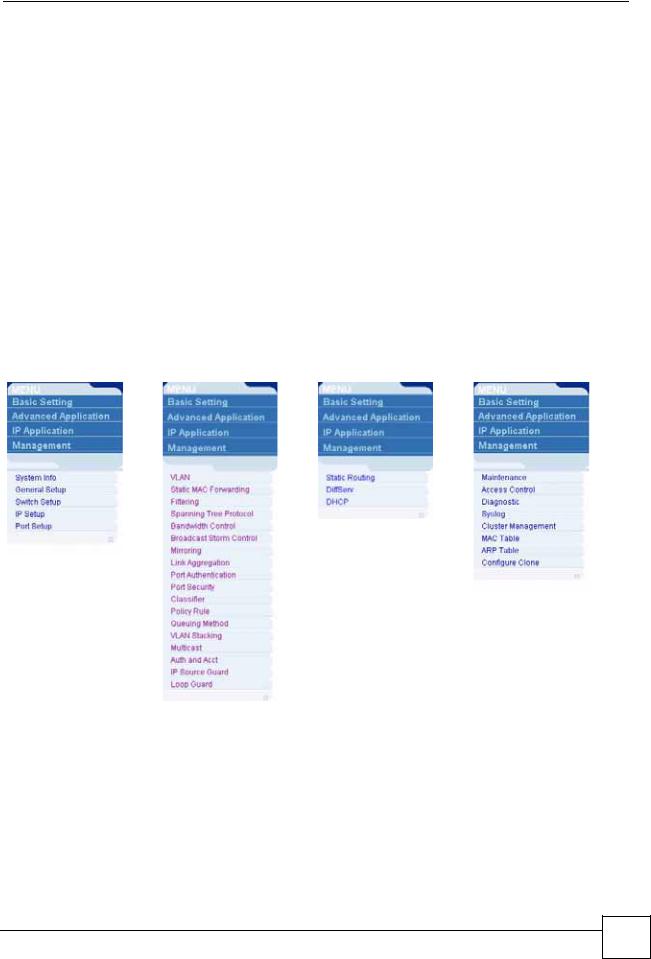

Чтобы открыть список ссылок в подменю, нажмите на основную ссылку в панели навигации.
Таблица 4 Обзор подменю панели навигации
|
BASIC SETTING |
|
ADVANCED |
|
|
|
|
|
|
||
|
|
APPLICATION |
|
IP APPLICATION |
|
MANAGEMENT |
|||||
|
(ОСНОВНЫЕ |
|
|
|
|||||||
|
|
(РАСШИРЕННЫЕ |
|
(IP-ПРИЛОЖЕНИЯ) |
|
(УПРАВЛЕНИЕ) |
|||||
|
НАСТРОЙКИ) |
|
|
|
|||||||
|
|
ПРИЛОЖЕНИЯ) |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Руководство пользователя по серии ES-3124
57 |
Глава 4 Web-конфигуратор
Экраны различных подменю Web-конфигуратора перечислены в следующей таблице.
Таблица 5 Содержание экранов подменю Web-конфигуратора
BASIC SETTING |
ADVANCED |
|
|
|
APPLICATION |
IP APPLICATION |
MANAGEMENT |
||
(ОСНОВНЫЕ |
||||
(РАСШИРЕННЫЕ |
(IP-ПРИЛОЖЕНИЯ) |
(УПРАВЛЕНИЕ) |
||
НАСТРОЙКИ) |
||||
ПРИЛОЖЕНИЯ) |
|
|
||
|
|
|
||
System Info |
VLAN Status (Состояние |
Static Routing |
Maintenance |
|
(Информация о |
VLAN) |
(Статические |
(Обслуживание) |
|
системе) |
VLAN Detail (Детали |
маршруты) |
Firmware |
|
General Setup |
VLAN) |
DiffServ |
Upgrade |
|
(Общие настройки) |
VLAN Port Setting |
(Дифференцированное |
(Обновление |
|
Switch Setup |
(Настройки портов |
обслуживание) |
встроенного |
|
(Настройка |
VLAN) |
2-Rate 3 Color |
программного |
|
Subnet Based VLAN |
обеспечения) |
|||
коммутатора) |
Marker (Маркировка |
|||
(VLAN на основе |
Restore |
|||
IP Setup (Настройка |
TRTCM) |
|||
подсетей) |
Configuration |
|||
DSCP Setting |
||||
протокола IP) |
Protocol Based VLAN |
(Восстановление |
||
(Настройки DSCP) |
||||
Port Setup |
(VLAN на основе |
конфигурации) |
||
DHCP Status |
||||
(Настройки портов) |
протоколов) |
Backup |
||
Static VLAN |
(Состояние DHCP) |
Configuration |
||
|
||||
|
(Статические VLAN) |
DHCP Relay |
(Резервное |
|
|
Static MAC Forwarding |
(Ретрансляция |
копирование |
|
|
(Пересылка на основе |
DHCP) |
конфигурации) |
|
|
VLAN Setting |
Access Control |
||
|
статических MAC- |
|||
|
(Настройки VLAN) |
(Контроль доступа) |
||
|
адресов) |
|||
|
|
SNMP (Протокол |
||
|
Filtering (Фильтрация) |
|
||
|
|
SNMP) |
||
|
Spanning Tree Protocol |
|
||
|
|
Trap Group |
||
|
Status (Состояние |
|
||
|
|
(Группы |
||
|
протоколапокрывающего |
|
«ловушек») |
|
|
дерева) |
|
Logins |
|
|
Spanning Tree |
|
(Пользователи и |
|
|
Configuration |
|
пароли) |
|
|
(Настройкапротокола |
|
Service Access |
|
|
покрывающего |
|
Control |
|
|
дерева) |
|
(Контроль |
|
|
Rapid Spanning Tree |
|
доступа к |
|
|
Protocol (Быстрый |
|
службам) |
|
|
протокол |
|
Remote |
|
|
покрывающего |
|
Management |
|
|
дерева) |
|
(Удаленное |
|
|
Multiple Rapid |
|
управление) |
|
|
Spanning Tree Protocol |
|
Diagnostic |
|
|
(Быстрый протокол |
|
(Диагностика) |
|
|
нескольких |
|
Syslog Setup |
|
|
экземпляров |
|
||
|
|
(Настройки |
||
|
покрывающего |
|
||
|
|
системного |
||
|
дерева) |
|
||
|
|
журнала) |
||
|
Multiple Spanning Tree |
|
||
|
Protocol (Протокол |
|
Syslog Server |
|
|
нескольких |
|
Setup |
|
|
экземпляров |
|
(Настройка |
|
|
покрывающего |
|
сервера syslog) |
|
|
дерева) |
|
Cluster Management |
|
|
Bandwidth Control |
|
Status (Состояние |
|
|
(Управление пропускной |
|
управления |
|
|
способностью) |
|
кластером) |
|
|
Broadcast Storm Control |
|
Clustering |
|
|
(Контроль |
|
Management |
|
|
широковещательных |
|
Configuration |
|
|
штормов) |
|
(Настройка |
|
|
Mirroring (Зеркальное |
|
управления |
|
|
|
кластерами) |
||
|
копирование) |
|
||
|
|
|
||
|
|
|
|
58 |
Руководство пользователя по серии ES-3124
Глава 4 Web-конфигуратор
Таблица 5 Содержание экранов подменю Web-конфигуратора (продолжение)
BASIC SETTING |
ADVANCED |
|
|
|
APPLICATION |
IP APPLICATION |
MANAGEMENT |
||
(ОСНОВНЫЕ |
||||
(РАСШИРЕННЫЕ |
(IP-ПРИЛОЖЕНИЯ) |
(УПРАВЛЕНИЕ) |
||
НАСТРОЙКИ) |
||||
ПРИЛОЖЕНИЯ) |
|
|
||
|
|
|
||
|
Link Aggregation Status |
|
MAC Table (Таблица |
|
|
(Состояние агрегации |
|
MAC-адресов) |
|
|
каналов) |
|
ARP Table (Таблица |
|
|
Link Aggregation |
|
ARP) |
|
|
Setting (Настройка |
|
Configure Clone |
|
|
агрегации каналов) |
|
||
|
|
(Настройка |
||
|
Link Aggregation |
|
||
|
|
клонирования) |
||
|
Control Protocol |
|
||
|
|
|
||
|
(Протоколуправления |
|
|
|
|
агрегацией каналов |
|
|
|
|
LACP) |
|
|
|
|
Port Authentication |
|
|
|
|
(Аутентификация портов) |
|
|
|
|
802.1x |
|
|
|
|
MAC Authentication |
|
|
|
|
(Аутентификация по |
|
|
|
|
MAC-адресам) |
|
|
|
|
Port Security (Средства |
|
|
|
|
безопасности портов) |
|
|
|
|
Classifier |
|
|
|
|
(Классификация) |
|
|
|
|
Policy Rule (Правила |
|
|
|
|
политики) |
|
|
|
|
Queuing Method (Метод |
|
|
|
|
организации очередей) |
|
|
|
|
VLAN Stacking |
|
|
|
|
(Стекирование VLAN) |
|
|
|
|
Multicast Status |
|
|
|
|
(Состояние |
|
|
|
|
мультивещания) |
|
|
|
|
Multicast Setting |
|
|
|
|
(Настройка |
|
|
|
|
мультивещания) |
|
|
|
|
IGMP Snooping VLAN |
|
|
|
|
(VLAN отслеживания |
|
|
|
|
многоадресного |
|
|
|
|
трафика IGMP) |
|
|
|
|
IGMP Filtering Profile |
|
|
|
|
(Профиль |
|
|
|
|
фильтрации IGMP) |
|
|
|
|
MVR (Регистрация |
|
|
|
|
VLAN-сети |
|
|
|
|
мультивещания) |
|
|
|
|
Group Configuration |
|
|
|
|
(Настройка групп) |
|
|
|
|
Authentication and |
|
|
|
|
Accounting |
|
|
|
|
(Аутентификация и учет) |
|
|
|
|
RADIUS Server Setup |
|
|
|
|
(Настройка сервера |
|
|
|
|
RADIUS) |
|
|
|
|
TACACS+ Server |
|
|
|
|
Setup (Настройка |
|
|
|
|
сервера TACACS+) |
|
|
|
|
Auth and Acct Setup |
|
|
|
|
(Настройка |
|
|
|
|
аутентификации и |
|
|
|
|
учета) |
|
|
|
|
|
|
|
Руководство пользователя по серии ES-3124
59 |
Глава 4 Web-конфигуратор
Таблица 5 Содержание экранов подменю Web-конфигуратора (продолжение)
BASIC SETTING |
ADVANCED |
|
|
|
APPLICATION |
IP APPLICATION |
MANAGEMENT |
||
(ОСНОВНЫЕ |
||||
(РАСШИРЕННЫЕ |
(IP-ПРИЛОЖЕНИЯ) |
(УПРАВЛЕНИЕ) |
||
НАСТРОЙКИ) |
||||
ПРИЛОЖЕНИЯ) |
|
|
||
|
|
|
||
|
IP Source Guard (Защита |
|
|
|
|
от подмены IP-адресов) |
|
|
|
|
IP Source Guard Static |
|
|
|
|
Binding (Статическая |
|
|
|
|
привязка для защиты |
|
|
|
|
от подмены IP- |
|
|
|
|
адресов) |
|
|
|
|
DHCP Snooping |
|
|
|
|
(Отслеживание |
|
|
|
|
DHCP) |
|
|
|
|
DHCP Snooping |
|
|
|
|
Configure (Настройка |
|
|
|
|
отслеживания DHCP) |
|
|
|
|
DHCP Snooping Port |
|
|
|
|
Configure (Настройка |
|
|
|
|
портов отслеживания |
|
|
|
|
DHCP) |
|
|
|
|
DHCP Snooping VLAN |
|
|
|
|
Configure (Настройка |
|
|
|
|
VLAN отслеживания |
|
|
|
|
DHCP) |
|
|
|
|
ARP Inspection Status |
|
|
|
|
(Состояниеинспекции |
|
|
|
|
ARP-пакетов) |
|
|
|
|
ARP Inspection Log |
|
|
|
|
Status (Состояние |
|
|
|
|
журнала инспекции |
|
|
|
|
ARP-пакетов) |
|
|
|
|
ARP Inspection |
|
|
|
|
Configure (Настройка |
|
|
|
|
инспекции ARP- |
|
|
|
|
пакетов) |
|
|
|
|
ARP Inspection Port |
|
|
|
|
Configure (Настройка |
|
|
|
|
портов для инспекции |
|
|
|
|
ARP-пакетов) |
|
|
|
|
ARP Inspection VLAN |
|
|
|
|
Configure (Настройка |
|
|
|
|
сети VLAN для |
|
|
|
|
инспекции ARP- |
|
|
|
|
пакетов) |
|
|
|
|
Loopguard (Защита от |
|
|
|
|
образования петель) |
|
|
|
|
|
|
|
Пункты меню навигационной панели описаны в следующей таблице.
Таблица 6 Пункты меню навигационной панели
ПУНКТ |
ОПИСАНИЕ |
Basic Setting (Основные настройки) |
|
|
|
System Info |
Этот пункт открывает экран общей информации о системе и |
(Информация о |
мониторинга аппаратного обеспечения. |
системе) |
|
|
|
General Setup (Общие |
Этот пункт открывает экран, позволяющий настроить общую |
настройки) |
идентификационную информацию о коммутаторе. |
|
|
Switch Setup |
Этот пункт открывает экран, позволяющий настроить глобальные |
(Настройка |
параметры коммутатора, такие как тип VLAN, получение таблицы |
коммутатора) |
MAC-адресов, протокол GARP и приоритеты очередности. |
|
|
60 |
Руководство пользователя по серии ES-3124
|
|
Глава 4 Web-конфигуратор |
|
|
Таблица 6 Пункты меню навигационной панели (продолжение) |
||
|
ПУНКТ |
ОПИСАНИЕ |
|
|
IP Setup (Настройка |
Этот пункт открывает экран, позволяющий настроить IP-адрес и маску |
|
|
протокола IP) |
подсети управления (необходимые для управления коммутатором), а |
|
|
|
также сервер DNS (сервер доменных имен). |
|
|
|
|
|
|
Port Setup (Настройки |
Этот пункт открывает экраны, позволяющие настроить отдельные |
|
|
портов) |
порты коммутатора. |
|
|
|
|
|
|
Advanced Application (Расширенные приложения) |
|
|
|
|
|
|
|
VLAN (Виртуальные |
Этот пункт открывает экраны, позволяющие настроить виртуальные |
|
|
локальные сети) |
локальные сети на основе портов или стандарта 802.1Q (в |
|
|
|
зависимости от того, что было выбрано в меню Switch Setup). На этих |
|
|
|
экранах имеется также возможность настроить VLAN на основе |
|
|
|
протоколов и VLAN на основе подсетей. |
|
|
|
|
|
|
Static MAC Forwarding |
Этот пункт открывает экраны, позволяющие настроить статические |
|
|
(Пересылка на основе |
MAC-адреса для каждого из портов. Такие статические MAC-адреса |
|
|
статических MAC- |
не имеют срока действия. |
|
|
адресов) |
|
|
|
|
|
|
|
Filtering (Фильтрация) |
Этот пункт открывает экран, позволяющий настроить правила |
|
|
|
фильтрации. |
|
|
|
|
|
|
Spanning Tree Protocol |
Этот пункт открывает экраны, позволяющие настроить протоколы |
|
|
(Протокол |
RSTP/MRSTP/MSTP для предотвращения петель в сети. |
|
|
покрывающего дерева) |
|
|
|
|
|
|
|
Bandwidth Control |
Этот пункт открывает экраны, позволяющие настроить пределы |
|
|
(Управление |
пропускной способности от одного или нескольких начальных пунктов |
|
|
пропускной |
к одному или нескольким указанным пунктам назначения. |
|
|
способностью) |
|
|
|
|
|
|
|
Broadcast Storm Control |
Этот пункт открывает экран, позволяющий настроить фильтры |
|
|
(Контроль |
широковещательной передачи. |
|
|
широковещательных |
|
|
|
штормов) |
|
|
|
|
|
|
|
Mirroring (Зеркальное |
Этот пункт открывает экраны, позволяющие настроить копирование |
|
|
копирование) |
трафика от одного или нескольких портов на другой порт, чтобы можно |
|
|
|
было проверить трафик на первом порту, не вмешиваясь в его поток. |
|
|
|
|
|
|
Link Aggregation |
Этот пункт открывает экран, позволяющий логически объединить |
|
|
(Агрегация каналов) |
несколько физических каналов в один логический канал большей |
|
|
|
пропускной способности. |
|
|
|
|
|
|
Port Authentication |
Этот пункт открывает экран, позволяющий настроить аутентификацию |
|
|
(Аутентификация |
портов на основе IEEE 802.1x, а также аутентификацию по MAC- |
|
|
портов) |
адресам для клиентов, подключающихся к коммутатору. |
|
|
|
|
|
|
Port Security (Средства |
Этот пункт открывает экран, позволяющий включить получение |
|
|
безопасности портов) |
таблицы MAC-адресов и установить максимальное количество MAC- |
|
|
|
адресов, которые может запомнить порт. |
|
|
|
|
|
|
Classifier |
Этот пункт открывает экран, позволяющий настроить на коммутаторе |
|
|
(Классификация) |
группировку пакетов по определенным критериям. |
|
|
|
|
|
|
Policy Rule (Правила |
Этот пункт открывает экран, позволяющий настроить на коммутаторе |
|
|
политики) |
особую обработку сгруппированных пакетов. |
|
|
|
|
|
|
Queuing Method (Метод |
Этот пункт открывает экран, позволяющий настроить методы |
|
|
организации очередей) |
постановки в очередь, а также установить значения весов для каждого |
|
|
|
из портов. |
|
|
|
|
|
|
VLAN Stacking |
Этот пункт открывает экран, позволяющий настроить стекирование |
|
|
(Стекирование VLAN) |
сетей VLAN. |
|
|
|
|
|
|
Multicast |
Этот пункт открывает экран, позволяющий настроить различные |
|
|
(Мультивещание) |
функции мультивещания и создать VLAN-сети мультивещания. |
|
|
|
|
|
Руководство пользователя по серии ES-3124
61 |
