Проекційне креслення
Питання для самоперевірки.
В чому полягає зображення предмета в ортогональних проекціях?
Як побудувати комплексне креслення моделі з натури?
Зображення предмета в аксонометричних проекціях.
Що називається розрізом? Поняття про прості розрізи. Утворення розрізу. Позначення розрізів.
Як класифікуються розрізи залежно від розташування січної площини? Поєднання вигляду з розрізом.
Побудова аксонометричної проекції моделі з вирізом передньої четвертини.
Які існують окремі випадки виконання розрізів?
Як побудувати за двома проекціями моделі третю?
Що називається технічним малюнком?
Малювання прямих ліній та кутів. Малювання плоских фігур.
Малювання геометричних тіл. Як виконується поверхні предметів?
Виконання технічних малюнків моделей.
Графічна робота № 10. Комплексне креслення моделі.

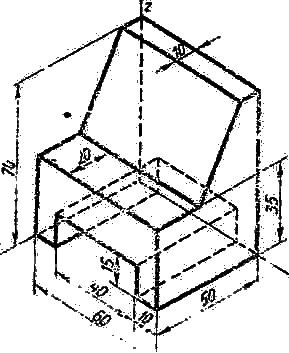

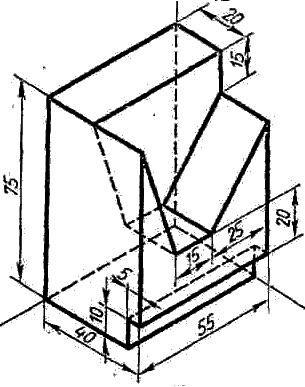

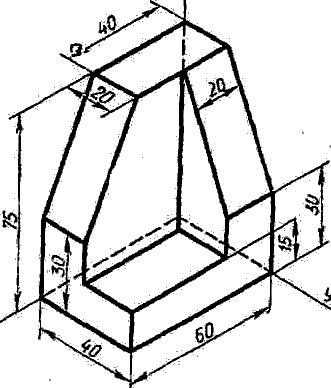

Завдання. За аксонометричним зображення моделі побудувати три проекції. Проставити розміри. |
||
Побудувати прямокутну ізометрію моделі. |
||
1 |
2 |
3 |
|
|
|
4 |
5 |
6 |
|
|
|
Графічна робота № 10. Комплексне креслення моделі.
Завдання. За аксонометричним зображення моделі побудувати три проекції. Проставити розміри. |
||
Побудувати прямокутну ізометрію моделі. |
||
7 |
8 |
9 |
|
|
|
10 |
11 |
12 |
|
|
|
Графічна робота № 10. Комплексне креслення моделі.
Завдання. За аксонометричним зображення моделі побудувати три проекції. Проставити розміри. Побудувати прямокутну ізометрію моделі. |
||
13 |
14 |
15 |
|
|
|
16 |
17 |
18 |
|
|
|
Зразок виконання графічної роботи № 10 Комплексне креслення моделі.
Графічна робота № 11. Модель.

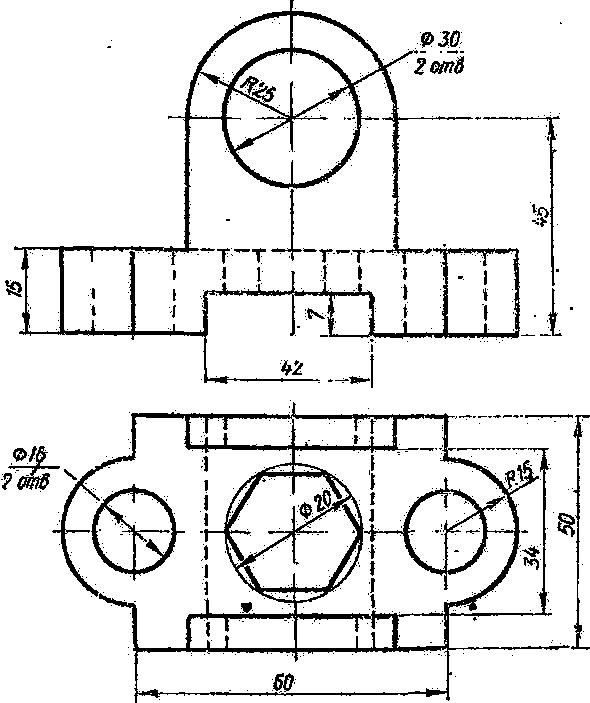

Завдання. Побудувати за двома проекціями моделі третю. Виконати доцільні прості розрізи на відповідних видах, проставити розміри. Побудувати прямокутну ізометрію моделі з вирізом передньої четверті. |
|
1 |
2 |
|
|
Графічна робота № 11. Модель.
Завдання. Побудувати за двома проекціями моделі третю. Виконати доцільні прості розрізи на відповідних видах, проставити розміри. Побудувати прямокутну ізометрію моделі з вирізом передньої четверті. |
|
3 |
4 |
|
|
Графічна робота № 11 Модель.
Завдання. Побудувати за двома проекціями моделі третю. Виконати доцільні прості розрізи на відповідних видах, проставити розміри. Побудувати прямокутну ізометрію моделі з вирізом передньої четверті. |
|
5 |
6 |
|
|
Графічна робота № 11 Модель.
Завдання. Побудувати за двома проекціями моделі третю. Виконати доцільні прості розрізи на відповідних видах, проставити розміри. Побудувати прямокутну ізометрію моделі з вирізом передньої четверті. |
|
7 |
8 |
|
|
Графічна робота № 11 Модель.
Завдання. Побудувати за двома проекціями моделі третю. Виконати доцільні прості розрізи на відповідних видах, проставити розміри. Побудувати прямокутну ізометрію моделі з вирізом передньої четверті. |
|
9 |
10 |
|
|
Графічна робота № 11. Модель.
Завдання. Побудувати за двома проекціями моделі третю. Виконати доцільні прості розрізи на відповідних видах, проставити розміри. Побудувати прямокутну ізометрію моделі з вирізом передньої четверті. |
|
11 |
12 |
|
|
Графічна робота № 11. Модель.
Завдання. Побудувати за двома проекціями моделі третю. Виконати доцільні прості розрізи на відповідних видах, проставити розміри. Побудувати прямокутну ізометрію моделі з вирізом передньої четверті. |
|
13 |
14 |
|
|
:
Графічна робота №12. Технічний рисунок групи геометричних тіл.
Завдання. За варіантами завдання графічної роботи № 7 виконати технічний рисунок групи тіл. Формат креслення можна прийняти А4. Визначити освітленість поверхонь тіл.
Література
С.К. Боголюбов «Индивидуальные задания по курсу Черчение», Москва «Высшая школа» 1989.
Н.С. Брилинг, Ю. П. Евсеев «Задания по черчению» Москва Стройиздат 1984.
В.А. Козаков та інші. Рейтингова система оцінки успішності навчання студентів: Збірник. – УМК ВО, 1992.
А.М. Хаскин «Черчение». Киев Из-во «Вища школа» 1986.
Міністерство аграрної політики України
Житомирський агротехнічний коледж 267 №5
Відділення «Механізація
сільського господарства» 200 №7
АЛЬБОМ №1
ГЕОМЕТРИЧНЕ КРЕСЛЕННЯ ЖАТК ГК.001.005.015 125 №10
Виконав студент гр.. М-21
Іванов С.П. 95 №7
Перевірив Тихончук Л.С. 70 №5
10 №5
Пояснення. Перша цифра (зліва на право) визначає відстань від нижньої кромки формату до нижньої лінії стрічки. Друга цифра – розмір шрифту при виконанні напису.
