Модуль №1. Графічне оформлення креслень
Питання для самоперевірки.
Що називається форматом креслення?
Які основні формати встановлені за ГОСТ 2.301-81?
Які типи ліній використовуються в кресленні?
Розміри креслярського шрифту за ГОСТ 3.304-81.
Назвати типи стандартних шрифтів.
Написання прописних букв. Малі букви.
Написання цифр, чисел та інших знаків.
Прийоми виконання написів.
Що називається масштабом креслення?
Які масштаби зменшення та збільшення використовуються за ГОСТ 2.302-81?
Правила нанесення розмірів на кресленні.
Як на кресленні позначають ухил та конусність?
Ділення кола на рівну кількість частин. Побудова правильних вписаних многокутників.
Що називається спряженням?
Побудова дотичної до кола. Спряження прямих дугою кола.
Спряження дуг між собою. Спряження дуги з прямою.
Порядок викреслювання лекальних ліній.
Яка крива називається еліпсом? Основні елементи еліпса?
Яка крива називається гіперболою? Основні елементи гіперболи?
Як побудувати параболу за її параметрами?
Яка крива називається циклоїдою? Як побудувати циклоїду по заданому діаметру кола?
Що називається евольвентою і як її побудувати по заданому діаметру кола?
Графічна робот № 1 Лінії креслення. Шрифти
Завдання 1. Виконайте подані типи ліній за відповідними розмірами
Графічна робота № 1 Лінії креслення. Креслярський шрифт.
Завдання
2. Шрифтом розміру 10 типу Б написати
зображення букв, цифр. Кожну малу букву
написати 3 рази. Виконання завдання
розпочати з нанесення допоміжної сітки
суцільними тонкими лініями.
Самостійна робота Вправа № 1 Креслярський шрифт
Завдання 1. Напишіть прописні букви (розмір шрифту h=10 мм).
Перевірив:
Самостійна робота Вправа № 1 Креслярський шрифт.
Завдання 2. Напишіть малі букви (розмір шрифту h=10 мм).
Перевірив:
Самостійна робота Вправа № 1 Креслярський шрифт
Завдання 3. Напишіть прописні букви (розмір шрифту h = 10 мм) і слова (розмір шрифту 10 і 7 мм).
Перевірив:
Самостійна робота Вправа № 1 Креслярський шрифт.
Завдання 4. Напишіть букви і цифри (розмір шрифту h=10 мм).
Перевірив:
Самостійна робота Вправа №2 Нанесення розмірів
Проставити розміри на кресленні деталі відповідно варіанту.
1
|
2
|
3
|
4
|
5
|
6
|
Перевірив:
Самостійна робота Вправа №2 Нанесення розмірів
Проставити розміри на кресленні деталі відповідно варіанту.
7
|
8
|
9
|
10
|
11 .
|
12
Перевірив: |
Самостійна робота Вправа №2 Нанесення розмірів
Проставити розміри на кресленні деталі відповідно варіанту
13
|
14
|
15
|
16
|
17
|
18
|
Перевірив:
Самостійна робота. Вправа № 3 Поділ кола.
Поділити коло на n рівних частин (n=3, 4, 5, 6, 7, 8, 10, 12)
Перевірив:
Вправа №4 Елементи спряження
1. Проведіть дотичну до кола через т. А |

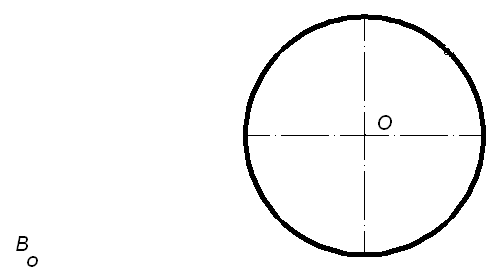

2. З точки В провести дотичну до кола. |
|
|
3. Проведіть зовнішню дотичну до двох кіл |
4. Проведіть внутрішню дотичну до двох кіл. |
|
Перевірив: |
Самостійна робота Вправа №4 Елементи спряження
5. Спряження дуги і прямої. Радіус спряження 10 мм. |
6. Внутрішнє спряження дуг. Радіус спряження 60 мм. |
|
|
7. Зовнішнє спряження дуг. Радіус спряження 15 мм. |
8. Змішане спряження дуг. Радіус спряження 40 мм. |
|
Перевірив: |
Графічна робота № 2 Поділ кола. Спряження.
Завдання 1.Побудувати контур деталі з поділом кола на рівну кількість частин. |
|
1 |
2 |
|
|
3 |
4 |
|
|
Графічна робота № 2 Поділ кола. Спряження.
Завдання 1. Побудувати контур деталі з поділом кола на рівну кількість частин. |
|
5 |
6 |
|
|
7 |
8 |
|
|
Графічна робота № 2 Поділ кола. Спряження.
Завдання 1. Побудувати контур деталі з поділом кола на рівну кількість частин. |
|
9 |
10 |
|
|
11 |
12 |
|
|
Графічна робота № 2 Поділ кола. Спряження.
Завдання 1. Побудувати контур деталі з поділом кола на рівну кількість частин. |
|
13 |
14 |
|
|
15 |
16 |
|
|
Графічна робота № 2 Поділ кола. Спряження.
Завдання 1. Побудувати контур деталі з поділом кола на рівну кількість частин. |
|
17 |
18 |
|
|
19 |
20 |
|
|
Графічна робота № 2 Контур деталі. Спряження

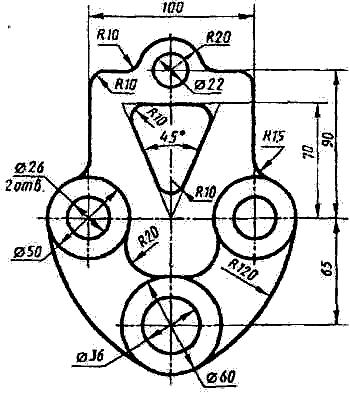

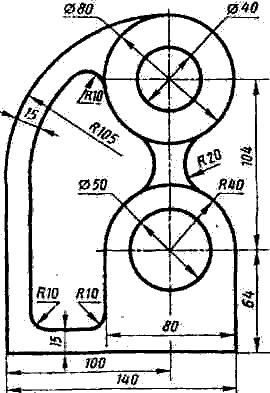

Завдання 2. Побудувати контур деталі з елементами спряження. Масштаб креслення вибрати самостійно. |
|
1 |
2 |
|
|
3 |
4 |
|
|
Графічна робота № 2 Контур деталі. Спряження
Завдання 2. Побудувати контур деталі з елементами спряження. Масштаб креслення вибрати самостійно. |
|
5 |
6 |
|
|
7 |
8 |
|
|
Графічна робота № 2 Контур деталі. Спряження
Завдання 2. Побудувати контур деталі з елементами спряження. Масштаб креслення вибрати самостійно. |
|
9 |
10 |
|
|
11 |
12 |
|
|
Графічна робота № 2 Контур деталі. Спряження
Завдання 2. Побудувати контур деталі з елементами спряження. Масштаб креслення вибрати самостійно. |
|
13 |
14 |
|
|
15 |
16 |
|
|
Графічна робота № 2 Контур деталі. Спряження
Завдання 2. Побудувати контур деталі з елементами спряження. Масштаб креслення вибрати самостійно. |
|
17 |
18 |
|
|
19 |
20 |
|
|
Самостійна робота – Вправа №5: Лекальні криві
1. Побудуйте еліпс за двома осями АВ=100 мм, CD=50мм.
|
2. Побудуйте параболу за вихідними даними: вершина т. А, вісь АС та одна з точок (В) параболи.
|
Перевірив:
Графічна робота № 3 Побудова ухилу. Конусність
Завдання 1. За заданими розмірами і величиною конусності виконати зображення деталі. Позначити конусність. Підрахувати розміри позначені зірочкою: d*, l*, D*.
|
|
|
|
||
|
Графічна робота № 3 Побудова ухилу. Конусніть
Завдання 2. Виконати зображення контуру деталі з побудовою ухилу, прийнявши для стійки ухил 1:6, для двотавра 12%. Нанести розміри, позначити ухил.
Стійка
|
Двотавр
|
