Микроскопия – это предмет, изучающий технические приемы исследования структурной организации живой и неживой материи с использованием микроскопической техники.

МИКРОСКОП (от греческого mikros - малый и skopeo - смотрю), оптический прибор для получения увеличенного изображения мелких объектов и их деталей, не видимых невооруженным глазом.

История развития микроскопии

С V в. до н. э. древнегреческие философы начали в своих теориях касаться истинного способа распространения света. Пифагор с потрясающей прозорливостью считал, что объекты становятся видимыми благодаря “выстреливаемым” ими крохотным частицам, попадающим в глаз человека (позднее его идея была воскрешена дважды в XVII и в XX веке).

Оптика – та наука, которая уже в древности была связана с практическими нуждами. Греческие геометры, приступив к исследованию оптических явлений, в том числе атмосферной оптики, обнаружили видимую прямолинейность распространения света: подсказкой здесь послужили отбрасываемые предметами тени. Затем учение о свете было включено в систему линейной геометрии; были разработаны геометрические методы образования изображения как от плоского, так и от кривого зеркала - исследования, которые они называли катоптрикой (наука об отражении лучей от зеркальных поверхностей). Методика прослеживания луча для нахождения изображения, впервые серьезно изученная во времена Пифагора, широко используется при оптических расчетах и в наши дни.

В 444 г. до н.э. греческий философ Эмпедокл выдвинул теорию, альтернативную идее Пифагора, по которой предметы становятся видимыми благодаря использованию неуловимого щупальца, простирающегося от глаза и захватывающего видимый предмет. Эта идея о существовании какого-то излучения, выходящего из глаза, стала известной под названием "теории окулярных пучков". Она получила широкое распространение в древности, обсуждалась на протяжении столетий, но встретила сильнейшее сопротивление в 350 г. до н.э. со стороны Аристотеля. Последний считал свет проявлением некоей разряженной среды, называемой пеллуцид и заполняющей все пространство. По его мнению, через эту среду передается определенного рода воздействие от объекта к глазу. Мысль эта, безусловно, созвучна высказанной в XIX в. идее распространения света как колебаний разряженного эфира.

Автором первых дошедших до нас греческих работ по оптике был Евклид. До нас дошла его “Оптика” - трактат по теории перспективы. На закон отражения он ссылается, как на нечто уже известное: он говорит, что этот закон доказывается в его "Катоптрике". “Катоптрика” Евклида не сохранилась. Вероятно, уже в древности это сочинение было оттеснено на второй план более объемной “Катоптрикой” Архимеда (теперь также утерянной), содержавшей строгое изложение всех достижений греческой геометрической оптики. Сам Архимед был не только теоретиком оптики, но и мастером оптических наблюдений, о чем свидетельствует описанная им методика определения видимого диаметра Солнца.

Ко II в. до н.э. теория построения изображений кривыми зеркалами достаточно продвинулась вперед, оправдывая предание, по которому Архимед поджег римский флот около Сиракуз, сконцентрировав солнечный свет “зажигательными” вогнутыми зеркалами. Кроме того, древним грекам было известно и зажигательное действие собирающих линз, описанное впервые в V в. до н.э. в комедии Аристофана “Облака”. О зажигательном действии стеклянных и хрустальных шаров пишут римляне Плиний и Сенека.

В эпоху поздней античности оптическими исследованиями занимались Геродот Александрийский и Птолемей.

Трактат Герона “Катоптрика”, содержит ряд новых моментов по сравнению с одноименными работами Евклида и Архимеда. В этом трактате Герон обосновывает прямолинейность световых лучей бесконечно большой скоростью их распространения, приводит доказательство закона отражения, основанное на предположении, что путь, проходимый светом, должен быть наименьшим из всех возможных.

В другом трактате - “О диоптре” - Герон описывает универсальный визирный инструмент – диоптру (как назвал его автор), сочетавший функции созданных гораздо позднее теодолита и секстанта.

Со времен Герона все ученые стали разделять оптику на катоптрику, т. е. науку об отражении, и диоптрику, т. е. науку об изменении направления световых лучей при попадании в прозрачные среды, например воду или стекло, или, как мы теперь говорим, о преломлении. Законы преломления изучались Евклидом и Аристотелем, но наиболее подробно исследовались со времен Клеомеда (50 г. до н.э.).

Таким образом, открытые в античности основные оптические эффекты определили развитие как фундаментальной, так и прикладной оптики и легли в основу количественных оптических исследований средних веков. Незнание строения глаза и механизма зрения не позволили ученым античного мира открыть возможность построения действительных изображений и, как следствие, ими не был создан ни один оптический прибор (диоптра Герона так и не нашла практического применения).

После античного периода развития науки о световых явлениях на протяжении почти 900 лет оптические исследования принесли мало нового. Возрождение античного знания и дальнейшее развитие науки началось в арабском мире.

Оптику арабы называли «илм ал-маназир» - наука о зрительных инструментах.

В то время “Оптика” Альхазена была первым серьезным исследованием, остававшимся вплоть до XVII века лучшим руководством, несмотря на дополнения и изменения, вносимые в него позднейшими исследователями. В своем трактате он не только устанавливает возможность получения действительных изображений с помощью зеркал и прозрачных преломляющих сред, но также опровергается теория окулярных пучков, и даются объяснения некоторым оптическим иллюзиям. Исследовал он и “прозрачные сферы” из горного хрусталя и стекла, а также их шаровые сегменты. На латинский язык трактат Альхазена был переведен только в 1572г.

Крупнейшим сочинением по оптике, написанным в средние века, была “Книга оптики” Ибн ал-Хасайма. На основе изучения анатомии глаза ученый рассматривает механизм зрения. Далее рассматриваются зрительное восприятие и обманы зрения и весьма подробно изучается отражение света от плоских, сферических, цилиндрических и конических зеркал и преломление света. Оптические исследования Ибн ал-Хасайма были основаны на исключительно высокой точности эксперимента и на широком использовании математических доказательств. Кроме “Книги оптики”, Ибн ал-Хасайма написал еще целый ряд оптических трактатов, в частности, “Книгу о зажигательной сфере”, лежащую в основе теории линз, два трактата о зажигательных зеркалах - упоминавшийся выше трактат о параболических зеркалах и трактат о сферических зеркалах, и “Книгу о форме затмений”, содержащую теорию камеры-обскуры. “Книга оптики” Ибн ал-Хасайма была переработана в ХIII в и была переведена на латинский язык под названием Opticae thesaurus (“Сокровище оптики”) и легла в основу оптических исследований ученых XIII-XIV вв. Вителло, Пеккама и Роджера Бэкона, а через них Кеплера, “Оптическая астрономия” которого носит подзаголовок “Добавление к Вителло”.

Независимо от Ибн ал-Хасайма камеру-обскуру рассматривал ал-Бируни в “Тенях”, где были впервые описаны также явления дифракции и интерференции света.

Создание линзы, также приходящееся на это время, является первой в истории попыткой расширить возможности сенсорного аппарата человека. Если бы арабы создали оптику и ничего больше, то и в этом случае они бы внесли важнейший вклад в науку.

В Европе после крушения Римской империи вплоть до X - XI веков культурная и научная жизнь переживала период затишья. В области оптики единственным важным достижением за это время было изобретение в XIII в. очков (первые очки были изобретены Сальвинио дели Арлеати в Италии в 1285 г.), тогда же появились наконец первые серьезные исследования по оптике.

Наиболее известны работы в этой области Роджера Бэкона, много внимания уделявшего преломлению и отражению в линзах и зеркалах. Он исследовал положение зажигательного фокуса сферического и параболического отражателя, математически доказал наличие продольной аберрации у вогнутого сферического зеркала, пришел к выводу “... что прозрачные тела могут быть так обработаны, что отдаленные предметы покажутся приближенными”.

Большое влияние на средневековые оптические исследования оказал написанный в 1271г. десятитомный трактат по оптике польского физика Вителло, в котором описаны многочисленные опыты и наблюдения за природными оптическими явлениями и разработаны важные для художников вопросы перспективы. Являясь в большой степени удачной компиляцией работ Евклида, Птолемея и Альхазена, трактат на долгие годы стал основой университетских оптических курсов, довольно слабо связанных с прикладными оптическими задачами. Этой оторванностью чистой науки от практики объясняется и тот факт, что величайшее оптическое изобретение - очки - были открыты в XIII веке не университетскими учеными, а итальянскими мастерами шлифования и полирования эмпирическим путем. Более того, известны негативные отзывы ученых-оптиков того времени на ношение очков: “Основная цель зрения - знать правду, линзы для очков дают возможность видеть предметы большими или меньшими, чем они есть в действительности, ... иной раз перевернутыми, деформированными и ошибочными, следовательно, они не дают возможности видеть действительность. Поэтому, если вы не хотите быть введенными в заблуждение, не пользуйтесь линзами”. Однако остановить развитие очкового ремесла было невозможно, и, начиная с конца XV века, происходит резкий сдвиг оптики в практическую область, во многом благодаря трудам Леонардо да Винчи.

Говоря о творчестве Леонардо, нельзя разделять его деятельность как ученого и инженера и его художественную деятельность. Сам он такое разделение не делал. Идея союза науки и практики, пронизывающая все энциклопедическое творчество Леонардо, проявилась и в его оптических исследованиях. В его “Атлантическом кодексе” и других манускриптах были поставлены и решены задачи построения хода лучей в глазе, рассмотрены вопросы аккомодации и адаптации глаза, дано научное объяснение действия линз, зеркал и очков, встречаются вопросы аберраций и рисунки каустических поверхностей, приведены результаты первых фотометрических исследований, описаны технологии изготовления линз и зеркал. Изучение бинокулярного зрения привело Леонардо да Винчи к созданию около 1500г. стереоскопа, он изобрел ряд осветительных устройств, в том числе ламповое стекло, мечтал о создании телескопа из очковых линз. В 1509г. им была предложена конструкция станка для шлифовки вогнутых зеркал, подробно описано изготовление параболических поверхностей.

В Нидерландах (1590 г.) потомственные оптики Захарий и Ханс Янсены смонтировали две выпуклые линзы внутри одной трубки (рис.1.), т. е. фактически создав первый микроскоп и заложив основы для создания сложных микроскопов.

Дело, начатое Леонадо да Винчи, было продолжено его соотечественником Джованни Баттста де ла Порта, посвятившим оптическим исследованиям два произведения: “Натуральная магия” и “О преломлении”. Он усовершенствовал камеру-обскуру, добавив собирающую линзу, и выдвинул идею проекционного фонаря. Вскоре де ла Порта делает попытку построения хода лучей в линзах и даже приводит оптическую систему телескопа, утверждая, что ему удалось видеть на большом расстоянии мелкие предметы, однако никаких доказательств не приводит. Свой приоритет в изобретении зрительной трубы он отстаивает в письме князю Федерико Чези, написанном в августе1609г., которое сопровождается рисунком трубы по “схеме Галилея”, однако в девятой книге “О преломлении”, на которую ссылается Порта, нет подтверждающих его слова сведений, поэтому вопрос о его приоритете в изобретении зрительной трубы является недоказанным. Первая зрительная труба появилась на рубеже XVI и XVII веков в Голландии, о чем сообщил в 1608г. очковых дел мастер Липперсгейм.

Это известие побудило Галилео Галилея через год в Падуе построить свой телескоп (рис.2.) и тем самым положить начало современной астрономии.

В 1610 году он опубликовал труд “Звездный вестник”, который стал самой ходкой научной книгой того времени. В ней он сжато и ясно излагал свои наблюдения. Книга вызвала огромную сенсацию. Надо сказать, что многие открытия Галилея получили признание в церковных кругах. (Папа Урбан VIII считался его другом.). Однако доминиканцы и иезуиты оказались сильнее папского покровительства. По их доносу в 1633 году Галилей был предан суду инквизиции в Риме и чуть было не разделил участь Бруно. Лишь ценой отречения от своих взглядов он спас себе жизнь. Но “Звездный вестник” послужил могучим стимулом к созданию разнообразных конструкций телескопов и других оптических приборов. Путем логических рассуждений Галилей пришел к выводу о необходимости сочетания выпуклой и вогнутой линзы для получения искомого эффекта увеличения. Он первым понял, что качество изготовления линз для очков и и для зрительных труб должно быть совершенно различным, усовершенствовал технологию изготовления линз, что позволило ему создать инструмент, увеличивающий в 32 раза, в то время как все существовавшие до него зрительные трубы давали увеличение лишь в 3 - 6 раз.

Галилею также принадлежит приоритет в конструировании микроскопа, который он создал, подбирая соответствующее расстояние между линзами, при котором оказывались увеличенными не удаленные, а близкие предметы. О наблюдении насекомых имеется запись от 1614г., а в 1624г. он посылает сконструированный им микроскоп Федерико Чези с описанием наводки на резкость. Отметим, что созданные во второй половине XVII в. Левенгуком однолинзовые микроскопы были намного проще и менее качественными.

После смерти Галилея должность придворного математика герцога Тосканского получает его ученик Эванджелиста Торричелли (1608-1647), которому суждено было открыть секрет контроля качества обработки линз. Научившись у своего великого учителя искусству шлифовки линз, он упорно ищет ответ на вопрос: как проверить точность изготовления линз? Так как в первой половине XVII века еще не были известны явления интерференции и дифракции, то результат работы шлифовальщиков целиком зависел от случая. В 1646г. им была сделана линза диаметром 83 мм, которая и сейчас относится к классу современной точной оптики. Письма Торричелли, датированные 1644г., доказывают, что это не было случайностью: “В конце концов ... изобретение, касающееся стекол, у меня в руках. ... За несколько последних дней я один обработал шесть стекол, из которых два не уступали наилучшему из тысячи стекол, сделанных за тридцать лет Фонтаной (линзы неаполитанского мастера-оптика были самыми совершенными в то время). Хотя Торричелли так и не открыл свой секрет и не опубликовал ни одной работы по оптике, полагают, что он заметил интерференционные кольца, возникающие при притирке линзы с поверхностью формы и использовал их для оценки качества обрабатываемой поверхности. Кроме изготовления зрительных труб и телескопов, Торричелли занимался конструированием простых микроскопов, состоящих всего из одной крошечной линзы, которую он получал из капли стекла (расплавляя над пламенем свечи стеклянную палочку). Именно такие микроскопы получили затем широкое распространение благодаря виртуозности Антони ван Левенгука. Подобно тому, как в руках Галилея телескоп обнаружил тайну звезд, микроскоп в руках исследователей 17 века (кроме Левенгука это Мальпиги, Гук и другие) открыл двери в мир бесконечно малого. Насекомые, части растений, бактерии и т.д. - все это стало предметом исследования, что привело к появлению и расцвету многих биологических дисциплин

Фундамент современной научной оптики линз заложил выдающийся немецкий астроном Иоганн Кеплер, родившийся в 1571г. При точном расчете оптимальных линз для любых целей существенно знать правильный закон преломления света в стекле. Этот закон еще не был известен, и, конечно, не знал его и Кеплер. И все же он придумал такие системы линз для телескопов, что даже в наши дни кеплеровский окуляр находит применение в современных оптических приборах. Помимо интенсивных занятий астрономией, он изобретает зрительную трубу, состоящую из двух положительных линз (телескоп Кеплера) с большим полем зрения и промежуточным перевернутым действительным изображением, в плоскости которого можно располагать визирующее устройство. В 1604г. он написал "Дополнение к Виттеллию", в котором четко описывает перевернутое изображение на сетчатке глаза, завершив исследования Альхазена и Леонардо да Винчи в области физиологии зрения. Здесь же он приводит формулу, связывающую фокусное расстояние линзы с положениями предмета и его изображениями на оптической оси, и вводит ряд новых терминов (сходимость и расходимость пучков, оптическая ось, фокус системы). Однако его главным трудом по оптике стала "Диоптрика", написанная всего за два месяца 1610г. под впечатлением открытий Галилея. В 1611 г. Кеплер разработал схему много линзового микроскопа

Таким образом, в первом 10-летии XVII в. Кеплер научно объяснил ряд оптических явлений (отражение, преломление). Он впервые ввел понятие фокуса и дал глубокий анализ механизма зрения.

1642 год - год смерти Галилея и год рождения Ньютона. К этому году старая картина мира была разрушена, ее место заняли начальные положения новой. Ньютон разработал фундаментальные концепции новой картины мира, названной классической. Не менее значительны и его открытия в оптике. Уже в 26-летнем возрасте он становится преемником своего учителя Барроу в качестве профессора кафедры математики. Его первые лекции касались оптики. В них он изложил свои открытия и набросал корпускулярную теорию света, согласно которой свет представляет собой поток частиц, а не волны, как утверждали Гюйгенс и Гук.

В 1668 году Ньютон собственными руками построил отражательный телескоп (рис.3.)– и использовал его для наблюдений за спутниками Юпитера. Он, несомненно, ставил своей целью проверить, подчиняется ли движение этих спутников закону всемирного тяготения. При избрании в 1672 году в Королевское Общество Ньютон представил работы о телескопах и корпускулярную теорию света. Для рассмотрения работ по оптике была назначена комиссия из трех человек, включая Гука, который противопоставил ньютоновской свою теорию - волновую.

Н ьютон первым попытался избежать помехи окрашивания объекта при рассмотрении его через телескоп (явление хроматической аберрации). Благодаря блестящему сочетанию экспериментальной техники и логики он смог доказать, что цвета создаются не призмой или радугой, а являются компонентами обычного белого цвета.

Примерно в те же годы интерференцию света исследовал английский физик Роберт Гук. Он изучал цвета мыльных пленок и тонких пластинок из слюды. При этом он обнаружил, что эти цвета зависят от толщины мыльной пленки или слюдяной пластинки. Явление интерференции света в тонких пленках Гук объяснял тем, что от верхней и нижней поверхности тонкой, например мыльной, пленки происходит отражение световых волн, которые, попадая в глаз, производят ощущение различных цветов. Будучи разносторонним ученым, Гук занимался механикой, астрономией, оптикой, акустикой, геологией и анатомией, в 1655г. зарисовал срез пробки с ячейками, которые назвал «клетками».

У совершенствование оптики позволило Антони ван Левенгуку (1632-1723) в 1674 г. изготовить линзы с увеличением, достаточным для проведения простых научных наблюдений (рис.4.). Наряду с Левенгуком в XVII в. сразу несколько ученых занимались микроскопией. Декарт в своей книге "Диоптрика" (1637 г.) описал сложный микроскоп, составленный из двух линз - плоско-вогнутой (окуляр) и двояковыпуклой (объектив).

Наблюдения Левенгука поставили человечество лицом к лицу с величайшей из тайн - тайной живого вещества. С этого времени микроскопия биологических объектов становится мощным двигателем науки.

В 1680 - Ливенгук открыл инфузории, красные кровяные тельца, сперматозоиды (совместно с Гаммом), позднее он же открыл мир бактерий. Марчело Мальпиги (1628-1694) изучал развитие цыпленка в яйце. Он первым применил микроскоп для изучения строения мозга, сетчатки, нервов, селезенки, почек и др. Используя микроскоп со 180-кратным увеличением, описал (1661) сеть капиллярных сосудов, соединяющих артерии с венами.В 1666 наблюдал почечные канальцы и сформулировал первые представления о мочеобразовании. Мальпиги считают основателем анатомии беспозвоночных, начало которой он положил в своем «Трактате о тутовом шелкопряде». Открыл сосудистые элементы стебля, установил наличие восходящего и нисходящего токов веществ в растениях. Другие ботанические работы касались внешней анатомии растений: органов их размножения, листьев. Мальпиги – автор двухтомного труда «Анатомия растений» (1675–1679). Именем Мальпиги названы многие открытые им органы и структуры: мальпигиевы тельца (в почках и селезенке), мальпигиев слой (в коже), мальпигиевы сосуды.

XVII в. был временем исключительного напряжения сил. Далее события развивались гораздо более спокойно. Вообще XVIII столетие не блещет поражающими гениальными открытиями, несмотря на то, что это - эпоха организации научных исследований, основания академий во многих стран. Лондонское общество возникает незадолго до конца XVII, французское - приблизительно в те же годы; в 1725 г. Петр I учредил Петербургскую академию, и до 1750 г. появились академии практически во всех странах Европы. Несомненно, работа всюду велась огромная, но она была не столь видной. Так, по крайней мере, можно объяснить себе блеск XVII столетия по сравнению с XVIII-ым

На протяжении XVIII века из зоологии и ботаники выделились как самостоятельные науки микроскопическая анатомия, эмбриология, к 1800 году – гистология (выступил со своим учением французский анатом К.Биш (1801)). Огромную роль в развитии гистологии сыграла клеточная теория, которую сформулировали к 1839 г. Шлейден и Шванн

Бурное развитие науки требовало все больше микроскопической техники с все более высоким качеством оптики.

Первая труба Галилея, в которую он наблюдал мир Юпитера, и микроскоп Левенгука были простыми неахроматическими линзами. Ньютон был убежден, что вообще ахроматизация, уничтожение цветных каемок, невозможна.

Во всех сложных микроскопах XVII - XVIII вв. при увеличениях выше 120 - 150 раз сферическая и хроматическая аберрации сильно искажали изображение. Поэтому становится понятным то предпочтение, которое микроскописты того времени, начиная с А. Левенгука, отдавали простому однолинзовому микроскопу.

Опыты в этом направления все же делались, и Доллонду, английскому мастеру, удалось без всякой теории рядом удачных проб построить ахроматический объектив для зрительной трубы, а Эйлер теоретически объяснил ошибку Ньютона и вместе со своим учеником, академиком Фуссом, дал точный рецепт, как изготовить ахроматический микроскоп. Академик Петербургской академии Эпинус такой микроскоп выполнил. По описаниям инструмент этот весьма странного для нас и несовершенного вида. Он в 1 м длины, объектив у него фокусом в 18 см (не миллиметров) и его максимальное увеличение 70. Т.е., он дает меньшее увеличение, чем левенгуковы линзы.

Огромным препятствием в деле ахроматизации было отсутствие хорошего флинта.

Все оптические стекла отличаются друг от друга характером зависимости показателя преломления от длины волны. Основными характеристиками стекол являются показатель преломления для основной длины волны, общая дисперсия и коэффициент относительной дисперсии (число Аббе). Чем меньше число Аббе, тем больше дисперсия, то есть сильнее зависимость показателя преломления от длины волны. По числу Аббе оптические стекла делят на две группы:

- кроны,

- флинты.

Комбинация стекол, принадлежащим различным группам, дает возможность создавать высококачественные оптические системы. Кроны и флинты - это основные группы оптических стекол. Ахроматизация требует двух стекол: крона и флинта. Последний представляет стекло, в котором одной из основных частей является тяжелая окись свинца, обладающая непропорционально большой дисперсией. Вследствие тяжести при плавке она ложится на дно горшка, а так как мешать стекло в то время не умели, то стекла получались очень случайного состава и очень неоднородные. Мешали тогда, погружая на железной палке картошку и куски дерева так, чтобы они доходили до дна горшка. Сгорающая масса пузырилась, бурлила и хоть отчасти перемешивала стекло.

Дальнейшие шаги на пути ахроматизации микроскопа были предприняты одновременно разными мастерами в Германии, Англии и Франции.

Громадным успехом в деле оптики было начинание швейцарца Гинана, который всю свою жизнь положил на выработку однородного стекла. Он погружал в расплавленное стекло полый шамотный конус и железным крюком водил его в горшке, водил часами, иногда днями. Это те приемы перемешивания, которые по существу применяются и до сих пор. Потомки Гинана завезли его метод в Париж (Бонтон) и Бирмингам (братья Ченсы), где секреты Гинана тщательно хранились до мировой войны 1914 г.

В 1824 г. громадный успех микроскопа дала простая практическая идея Саллига, воспроизведенная французской фирмой Шевалье. Объектив, раньше состоявший из одной линзы, расчленен на части, его начали изготовлять из многих ахроматических линз. Так, увеличив число параметров, появилась возможность исправления ошибок оптической системы, и стало впервые возможным говорить уже по настоящему о больших увеличениях - в 500 и даже 1000 раз. Граница предельного видения передвинулась от двух к одному микрону.

Биология ответила быстрым успехом.

Влияние клеточной теории и успехи микроскопической техники начиная с 40-х годов XIX столетия вызвали бурное развитие цитологических исследований. Ботаники и зоологи делали важнейшие открытия в области строения и развития клеток. В сущности, тогда именно возникают те науки, которые есть «микроскопические» по существу - цитология - наука о клетке и бактериология (микробиология).

Микроскопические фирмы Oberhauser и Hartnack, Chevalier, Nachet, Ross и особенно Amici состязаются друг с другом, кто лучше приготовит сложный объектив, составленный из многих линз. Чисто эмпирически определяются число линз, их расстояния и кривизна их поверхностей. В громадной практике соревнующихся выясняется, что особенное значение для видения мельчайших объектов имеет величина угла, под которым лучи вступают в первое стекло объектива.

Впереди всех идет Амичи, который довел этот угол до 100° и более. Он впервые применяет иммерсию. В 1827 г. Амичи разрабатывает апланатический фронтальный сегмент. Этот флорентийский профессор физики и делатель микроскопов, лидирует в то время среди всех изобретателей в микроскопии.

1846 году в это состязание включается Карл Цейсс, создав в Йене мастерскую точной механики и оптики, и с 1847 приступил к серийному производству микроскопов. В результате в середине XIX столетия граница видимости от одного микрона отступила до полумикрона.

В 70-е годы благодаря деятельности доктора Эрнста Аббе (1840-1905) создание микроскопов получило теоретическую основу.

Во времена до Аббе микроскопов не рассчитывали, а усовершенствовали линзы объектива путем постепенных проб. Если взять самую передовую книгу по микроскопии того времени - Гартинга 1859 г., то в ней нет почти ни одной формулы. В ней масса интересных рецептов, как нужно делать микроскопы, масса исторических сведений. Но чувствуется, что искусство делать микроскопы было тогда именно искусством, а не техническим предприятием, основанным на точных научных данных.

Все это изменил Аббе. Был сформирован штаб ученых, оптиков и вычислителей, работающих при фирме Цейсса. В капитальных сочинениях Аббе дана теория микроскопа и вообще оптических приборов. Выработана система измерений, определяющих качество микроскопа. Аббе провел такую работу, что позволило ему в 1872 году предложить целый ряд объективов, включающий 17 типов, в том числе три иммерсионных системы, позволивших получить еще невиданное до того времени качество изображения. Все это в результате привело к тому, что:

Во-первых, предельное разрешение передвинулось от ½ микрона до ¼ микрона.

Во-вторых, в построении микроскопа вместо грубой эмпирики введена высокая научность.

В-третьих, наконец, показаны пределы возможного светового микроскопа: нельзя видеть объекты меньше полудлины волны - утверждает дифракционная теория Аббе, - и нельзя получить изображения меньше полудлины волны, т.е. меньше 0,2 микрона (формула теоретически возможной разрешающей способности микроскопа – d = λ/2n sinα).

Когда выяснилось, что существующие сорта стекол не могут удовлетворить научным требованиям, планомерно были созданы новые сорта оптического стекла. На фирме Цейса появляется еще один целеустремленный ученый, химик в области стекла Отто Шотт (1851-1935). Многочисленные эксперименты, необходимые для получения новых сортов стекол и определения их свойств, были связаны с большими затратами. В результате этого выиграла не только микроскопия, но и был основан всемирно известный Иенский стекольный завод «Schott&Genossen». Вне тайн наследников Гинана - Пара-Мантуа в Париже и Ченсов в Бирмингаме, именно Шоттом были вновь разработаны методы плавки оптического стекла.

Профессор Август Келер (1866—1948) был первоначально сотрудником Карла Цейсса в Иене и опубликовал уже в 1893 году предписания по правильному освещению микроскопических препаратов.

Он разработал великолепно продуманную систему освещения для микроскопа, позволяющую на практике использовать полную разрешающую способность объективов Аббе, в частности для микрофотографии. Введенный Келером вид освещения за счет применения конденсора, разработанного Аббе, дает возможность получения равномерного освещения объекта и изображения, а также добиться повышения разрешающей способности.

Таким образом, к концу XIX века световые микроскопы приблизились к теоретически допустимому разрешению. Видимая область спектра находится в переделах 0,4-0,7 мкм, а т.к. теоретически разрешение составляет ½ длины волны, то 0,2 мкм является пределом для разрешения светового микроскопа.

В дальнейшие годы шла разработка новых методов контраста в микроскопии – темное поле, фазовый контраст, английский оптик Г. Сорби создал первый микроскоп для наблюдения объектов в поляризованном свете, флуоресцентный (люминесцентный) метод (создан в1911 г. русским ботаником М.С. Цветом), интерференционный контраст (первый микроскоп, основанный на основе этого метода разрабатывает и создает в 1930 г. Лебедев) и другие.

Основы оптики

Все оптические явления, в том числе и формирование изображения в микроскопе, изучает оптика - учение о физических явлениях, связанных с распространением и взаимодействием с веществом электромагнитных волн, длина которых лежит в интервале 10-4 - 10-9 м.

На рис. 5. показан участок шкалы электромагнитного излучения в длинах волн, соответствующий оптическому диапазону. Границы оптического диапазона, а также границы между его участками установлены на основе экспериментальных данных и не являются абсолютно точными.

Р ис. 5. Оптический диапазон.

Большое значение этой области спектра электромагнитных волн для практической деятельности человека обусловлено прежде всего тем, что внутри нее в узком интервале длин волн от 0,4 до 0,7 мкм лежит участок видимого света, непосредственно воспринимаемого человеческим глазом (рис.6).

Для частот, более низких, чем частоты оптического диапазона, нельзя построить оптические системы по законам геометрической оптики, а электромагнитное излучение более высоких частот, как правило, либо проходит сквозь любое вещество, либо разрушает его.

Специфика оптического диапазона заключается в его двух главных особенностях:

  • в оптическом диапазоне выполняются законы геометрической оптики,

  • в оптическом диапазоне свет очень слабо взаимодействует с веществом.

Наиболее полное представление о формировании изображения дает т.н. геометрическая оптика, которая основывается на представлении о прямолинейном распространении света. Геометрическая оптика, отвлекаясь от волновой природы света, описывает его распространение с помощью лучей.

И сейчас попытаемся разобрать основные положения геометрической оптики

Луч - это прямая или кривая линия, вдоль которой распространяется энергия светового поля. В волновой оптике световой луч совпадает с направлением нормали к волновому фронту, а в корпускулярной – с траекторией движения частицы. В случае точечного источника в однородной среде световые лучи представляют собой прямые линии, выходящие из источника во всех направлениях. На границах раздела однородных сред направление световых лучей может изменяться вследствие отражения или преломления, но в каждой из сред они остаются прямыми. Также в соответствии с опытом принимается, что при этом направление световых лучей не зависит от интенсивности света.

О тражение.

Когда свет отражается от полированной плоской поверхности, угол падения (измеренный от нормали к поверхности) равен углу отражения (рис. 7), причем отраженный луч, нормаль и падающий луч лежат в одной плоскости. Если на плоское зеркало падает световой пучок, то при отражении форма пучка не изменяется; он лишь распространяется в другом направлении. Поэтому, глядя в зеркало, можно видеть изображение источника света (или освещенного предмета), причем изображение кажется таким же, как и исходный объект, но находящимся за зеркалом на расстоянии, равном расстоянию от объекта до зеркала. Прямая, проходящая через точечный объект и его изображение, перпендикулярна зеркалу.

Отражение от кривых поверхностей происходит по тем же законам, что и от прямых, причем нормаль в точке отражения проводится перпендикулярно касательной плоскости в этой точке. Простейший, но самый важный случай – отражение от сферических поверхностей. В этом случае нормали совпадают с радиусами. Здесь возможны два варианта:

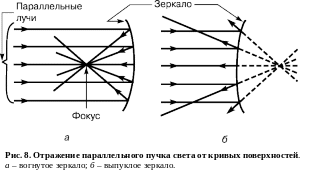

1. Вогнутые зеркала: свет падает изнутри на поверхность сферы. Когда пучок параллельных лучей падает на вогнутое зеркало (рис. 8,а), отраженные лучи пересекаются в точке, расположенной на половине расстояния между зеркалом и центром его кривизны. Эта точка называется фокусом зеркала, а расстояние между зеркалом и этой точкой – фокусным расстоянием. Расстояние s от объекта до зеркала, расстояние s от зеркала до изображения и фокусное расстояние f связаны формулой 1/f = (1/s) + (1/s), где все величины следует считать положительными, если их измерять влево от зеркала, как на рис. 9,а. Когда объект находится на расстоянии, превышающем фокусное, формируется действительное изображение, но когда расстояние s меньше фокусного расстояния, расстояние до изображения s становится отрицательным. При этом изображение формируется за зеркалом и является мнимым.

2 . Выпуклые зеркала: свет падает извне на поверхность сферы. В этом случае после отражения от зеркала всегда получается расходящийся пучок лучей (рис. 8,б), а изображение, образующееся за зеркалом, всегда мнимое. Положение изображений можно определить, пользуясь той же формулой, взяв в ней фокусное расстояние со знаком «минус».

Н а рис. 9,а показано вогнутое зеркало. Слева в виде вертикальной стрелки изображен объект высотой h. Радиус сферического зеркала равен R, а фокусное расстояние f = R/2. В этом примере расстояние s от зеркала до объекта больше R. Изображение можно построить графически, если из бесконечно большого числа световых лучей рассмотреть три, исходящие из вершины объекта. Луч, параллельный главной оптической оси, после отражения от зеркала пройдет через фокус. Второй луч, попадающий в центр зеркала, отразится таким образом, что падающий и отраженный лучи образуют одинаковые углы с главной осью. Пересечение этих отраженных лучей даст изображение верхней точки объекта, а полное изображение объекта можно получить, если из этой точки опустить перпендикуляр h на главную оптическую ось. Для проверки можно проследить за ходом третьего луча, идущего через центр кривизны зеркала и отражающегося от него обратно по тому же самому пути. Как видно из рисунка, он тоже пройдет через точку пересечения первых двух отраженных лучей. Изображение в этом случае будет действительным (оно формируется настоящими световыми пучками), перевернутым и уменьшенным.

То же самое зеркало представлено на рис. 9,б, но расстояние до объекта меньше фокусного. В этом случае после отражения лучи образуют расходящийся пучок, а их продолжения пересекаются в точке, которую можно рассматривать как источник, из которого выходит весь пучок. Изображение будет мнимым, увеличенным и прямым.
