2) Горизонтальная нить зрительной трубы должна быть перпендикулярна к вертикальной оси прибора jj/ (рис. 2.3).

Вертикальную ось вращения теодолита приводят в отвесное положение. Для этого устанавливают уровень по направлению двух подъёмных винтов, и пузырёк выводят на середину. Алидаду поворачивают на 90°, и пузырёк уровня приводят на середину третьим подъёмным винтом. Действия повторяют, пока в обоих положениях пузырёк не будет оставаться на середине. Если уровень отъ юстирован и ось вращения алидады вертикальна, то пузырёк уровня должен оставаться на середине при любых поворотах алидады вокруг оси. После этого наводят зрительную трубу на хорошо видимую точку в 10-20 м от прибора, совмещают изображение точки с левым концом штриха сетки нитей (рис. 2.3). Вращая алидаду горизонтального круга наводящим винтом вокруг оси, убедиться, не сходит ли изображение точки с правого конца штриха сетки нитей. Если оно сходит более чем на ширину штриха, необходимо отвинтить защитный колпачок у окуляра трубы, ослабить четыре закрепительных винта окуляра и повернуть окулярную часть трубы с сеткой так, чтобы горизонтальная нить сетки расположилась горизонтально. Поверку повторить. После юстировки сетки закрепить окуляр и навинтить колпачок.

3) Визирная ось зрительной трубы VV^/ должна быть перпендикулярна к горизонтальной оси вращения трубы HH^/ (см. рис. 2.1). При несоблюдении этого условия возникает погрешность, называемая коллимационной, которая выражает

величину угла С (рис. 2.4) между визирной осью VV^/ и перпендикуляром к оси вращения трубы ОК.

С помощью выверенного уровня приводят вертикальную ось прибора в отвесное положение. Затем при закреплённом лимбе и положении вертикального круга слева от трубы (КЛ) наводят центр сетки нитей на удалённую (до 40-50 м) точку А (рис. 2.4,а), расположенную примерно на одной высоте с прибором и берут отсчет КЛ₁ на горизонтальном лимбе.

Повторяют наведение зрительной трубы на точку А при положении теодолита "круг право", т.е. КП (рис. 2.4,6). Для этого открепляют зрительную трубу, переводят её через зенит. Открепляют закрепительный винт алидады, наводят центр сетки нитей трубы на ту же точку А, берут отсчёт КП₁. Отсчёт КЛ₁ отличается от отсчёта КП₁ на 180°. При отсутствии коллимационной погрешности

КЛ₁- КП₁±180°=0

(2.2)

т.е. визирная ось трубы VV^/ перпендикулярна к оси HH^/ вращения зрительной трубы (рис. 2.4, а, б). Если коллимационная погрешность имеет место, то при первом наведении трубы (при КЛ) визирная ось займёт положение, соответствующее рис. 2.4,г, а при А77-положение на рис. 2.4,в. Линия ОК показывает направление визирной оси VV^/ в том случае, когда она перпендикулярна к оси вращения трубы HH^/. Из рис. 2.4,в,г видно, что правильный отсчёт а по лимбу будет:

при КЛ а=КЛ₁ -С, при КЛ а=КП₁+С± 180°. (2.3)

После этого открепляют закрепительный винт лимба и поворачивают теодолит на 180°. Лимб закрепляют и повторяют оба наблюдения, получая отсчёты КЛ₂ и КП₂.

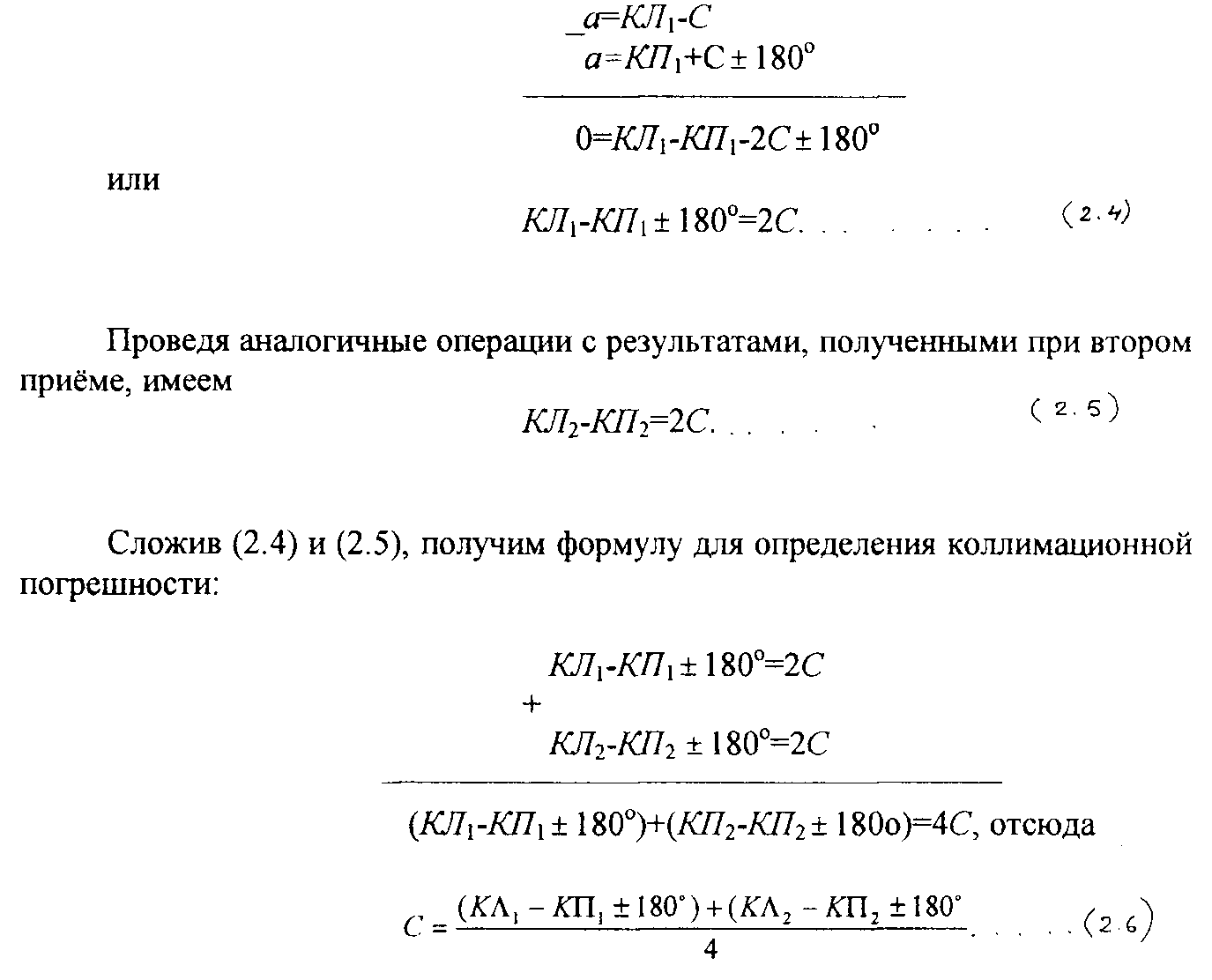

Для определения коллимационной погрешности найдём разность правильных отсчетов a на лимбе при КЛ и КП, полученных при первом приёме

Если величина С меньше или равна двойной точности отсчетного устройства С 2t, то условие поверки выполнено. Если С>2t, то прибор требует юстировки. Для этого вычисляют верный отсчет а=КЛ₂-С или а=КЛ₂+С, свободный от влияния коллимационной погрешности. Вычисленный отсчет а устанавливают на горизонтальном лимбе. При этом перекрестие сетки нитей сместится с наблюдаемой точки на угол С. Необходимо перекрестие снова совместить с точкой А при помощи котировочных винтов сетки нитей, которые находятся на окуляре под защитным колпачком (ТЗО, Т15, 2Т30, 2Т30П). Ослабив верхний или нижний юстировочные винты, горизонтальными винтами перемещают сетку до совмещения перекрестия с наблюдаемой точкой. После юстировки закрепляют винты.

У теодолита Т5 совмещение перекрестия с изображением наблюдаемой точки выполняют вращением клинового кольца, расположенного в объективной части трубы.

Для контроля поверка повторяется при других отсчётах по лимбу.
