§2.3. Частотные характеристики
Для полной характеристики электрической цепи, например, усилителя недостаточно указать лишь верхнюю и нижнюю граничные усиливаемые частоты. Чтобы судить о равномерности усиления в пределах полосы пропускания усилителя и характере изменения усиления за пределами полосы, необходимо в полосе усиливаемых частот Fh, ..., Fe и за ее пределами знать отношение напряжений на входе и выходе
(2.3.1)
называемое коэффициентом передачи напряжения электрической цепи, а также ее передаточной функцией или характеристикой. Коэффициент
— комплексная величина, причем |U| и φ являются вещественными функциями частоты. Часто применяют следующие обозначения:
; ; (2.3.2)
Зависимость от частоты модуля коэффициента передачи напряжения принято называть амплитудно-частотной характеристикой. Зависимость фазового сдвига между напряжениями на выходе и входе при изменении частоты называют фазочастотной характеристикой.
§2.4. Дифференцирующие и интегрирующие цепи
Во многих радиотехнических цепях можно выделить простейшие цепи, называемые дифференцирующими и интегрирующими. Цепи более простые, чем дифференцирующая и интегрирующая (например, составленные из однородных элементов, скажем только из индуктивностей), здесь не рассматриваются, так как они имеют коэффициент передачи, одинаковый для всех частот.

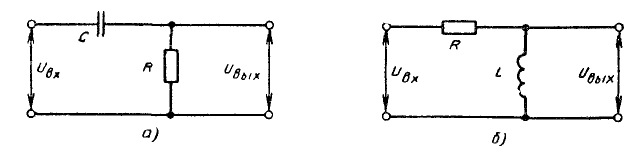

Дифференцирующие цепи. На рис. 2.4.1 показаны дифференцирующие цепи. Коэффициент передачи дифференцирующей цепи на рис. 2.4.1, а равен
(2.4.1)
(2.4.2)
Или где (2.4.3)
(2.4.4)
При частоте (2.4.4) активное и реактивное хс=1/а)С сопротивления равны. Модуль коэффициента передачи напряжения
(2.4.5)
(2.4.5)
Выражение (2.4.5)справедливо и для дифференцирующей цепи, показана на рис. 2.4.1. Из равенства активного и реактивного сопротивлений находим: (2.4.6)
откуда
(2.4.7)
(2.4.8)
Последнее выражение определяет фазочастотную характеристику.
На рис. 2.4.1 показаны амплитудно- и фазочастотная характеристики дифференцирующих цепей.
Кроме частотного подхода к исследованию цепей в радиотехнике широко используется временной подход, при котором цепь характеризуется переходной характеристикой.
§2.5. Колебательный контур
Колебательные контуры широко применяются в радиотехнических устройствах. При этом используются резонансные свойства колебательных контуров. Колебательный контур (рис. 2.5.1) образует последовательное соединение индуктивности, емкости и сопротивления.
Резонансной частотой fo колебательного контура называется частота, при которой реактивная составляющая полного сопротивления колебательного контура
(2.5.1)
равна нулю:
или (2.5.2)
Другими словами, резонансной частоте соответствует равенство реактивных сопротивлений индуктивности и емкости.

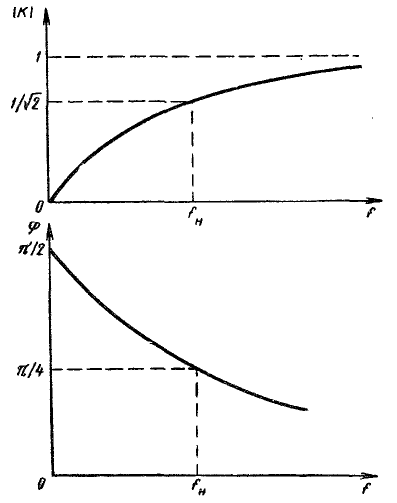

Рис. 2.4.2 Амплитудно- и фазочастотная

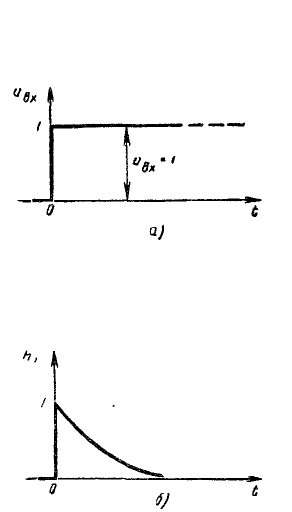

характеристики дифференцирующих цепей Рис. 2.4.3. Реакция дифференцирующей цепи на
единичный скачок напряжения: а — напряжение
иа входе; б — отклик на выходе — переходная характеристика
Из последнего равенства находим выражение для резонансной частоты
,
Где (2.5.3)
Характеристическим сопротивлением ρ называется сопротивление полной индуктивности или емкости контура на резонансной частоте
(2.5.4)
или
(2.5.5)
Подставляя значение резонансной частоты, получаем
(2.5.6)
Добротностью контура Q называется отношение напряжения на индуктивности ul или на емкости Uc к напряжению на активном сопротивлении при резонансе. Поскольку при резонансе напряжение на активном сопротивлении равно ЭДС, действующей в контуре, добротность равна
(2.5.7)
Можно дать другое определение добротности. Умножив числитель и знаменатель выражения для добротности на квадрат амплитуды тока в контуре, получим
Величина, обратная добротности, называется затуханием контура:
(2.5.8)

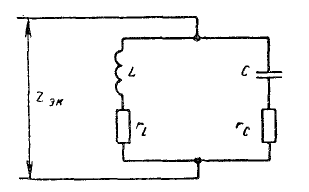

Резонансным сопротивлением параллельного контура (рис. 2.5.2) называют полное сопротивление контура при резонансной частоте между точками параллельного включения индуктивности и емкости.
Если обозначить r=rL + rc и учесть, что р", то резонансное, или эквивалентное сопротивление,
Рис. 2.5.1 Последовательный колебательный контур Рис. 2.5.2. Параллельный колебательный контур

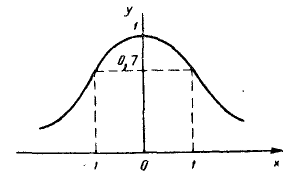

Обобщенная резонансная кривая. Найдем выражение для обобщенной резонансной кривой. Для этого обозначим через у отношение тока в контуре при некоторой частоте со к току в контуре при резонансной частоте cuq:
Обозначим через х отношение реактивного сопротивления к активному, называемое обобщенной расстройкой:
Тогда выражение для обобщенной резонансной кривой (рис. 2.5.3) имеет вид
где
(2.5.9)
(2.5.10)
Рис. 2.5.3. Обобщенная резонансная кривая одиночного колебательного контура
