Глава 2. Цепи с сосредоточенными параметрами
§2.1. Источники эдс и тока
Кроме пассивных элементов цепи, таких как сопротивления, емкости и индуктивности, электрическая цепь может содержать активные элементы, к которым относятся источники ЭДС и тока. Их часто называют генераторами. Условные обозначения источников ЭДС и тока показаны на рисунке 2.1.
Генератором ЭДС или генератором напряжения называется источник постоянного или переменного напряжения, имеющий внутреннее сопротивление Rz=Q. Напряжение на его зажимах не изменяется при подключении к нему любого сопротивления нагрузки.
Рис. 2.1. Условные обозначения на схемах:
а. — источник ЭДС — генератор напряжения; 6 — источник тока — генератор тока

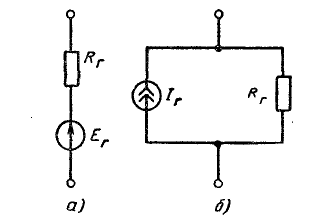

Рис. 2.2. Условные обозначения реальных источников, имеющих внутреннее сопротивление
При сопротивлении нагрузки RH = Q, подключенной к зажимам генератора ЭДС, в нагрузку потечет бесконечно большой ток.
Генератором тока называется источник постоянного или переменного тока, имеющий бесконечно большое внутреннее сопротивление. Сопротивление в обозначении генератора тока не показывается. При любом сопротивлении нагрузки RH, подключенной к источнику тока, ток в нагрузке не зависит от ее сопротивления, т. е. остается постоянным.
Реальные источники напряжения и тока имеют внутреннее сопротивление Rs конечной величины. Поэтому реальный источник может быть изображен в виде источника ЭДС и последовательно включенного сопротивления R3 (рис. 2.2. а) или в виде источника тока и параллельно включенного сопротивления Rs (рис. 2.2.б). Схемы на рис. 2.2, а и б эквивалентны, потому что при подключении сопротивления нагрузки к реальному источнику напряжения ток в нагрузке будет таким же.
§2.2. Согласование источника с нагрузкой.
Для реального источника ЭДС с ненулевым внутренним сопротивлением Rs оптимальное сопротивление нагрузки RH = RS, при котором выделяемая в ней мощность максимальна. В этом случае говорят, что источник и нагрузка согласованы. Отклонение сопротивления нагрузки в любую сторону от оптимального значения уменьшает мощность в нагрузке. Например, можно показать, что при сопротивлении нагрузки, вдвое большем или меньшем сопротивления источника, мощность в нагрузке уменьшается на 11% от максимально возможной.
Для согласования сопротивления нагрузки с сопротивлением источника переменного тока можно применить согласующий трансформатор. Однако во многих случаях согласование сопротивления нагрузки с сопротивлением источника не только нежелательно, но и недопустимо. Например, при электрическом освещении сопротивление каждой лампы и всех ламп, включенных в сеть параллельно, во много раз больше сопротивления сети и генератора. Это необходимое рассогласование не соблюдается только в плохих сетях, имеющих повышенное сопротивление, где включение или выключение каждой лампы или другого электрического прибора приводит к тому, что остающиеся включенными лампы горят с недонакалом или перенакалом, а включения и выключения сопровождаются «миганиями» ламп.
Даже при работе на постоянное сопротивление нагрузки согласование часто является нежелательным, так как при согласованных сопротивлениях генератора и нагрузки КПД составляет только 50%, тогда как во многих электрических аппаратах добиваются КПД, близкого к единице. В дальнейшем при изучении электронных усилителей показано, что применение согласующих трансформаторов желательно, но не для того, чтобы сделать равными сопротивления источника и нагрузки, а для преобразования сопротивления нагрузки в сопротивление, при котором обеспечивается максимум мощности на выходе. При этом RHI=Re. В режиме же согласования очень большого внутреннего сопротивления усилителя на пентоде или транзисторе с сопротивлением нагрузки мощность в последней была бы ничтожно малой. В ряде случаев согласование не только желательно, но и необходимо. Например, широко применяется согласование приемной антенны с входом приемника. Необходимо также согласование соединительных длинных линий между собой и нагрузками. Тем не менее, слова «оптимальный», «максимальный», «согласование» настолько для многих притягательны, что часто ведут к их неправильному пониманию или применению без достаточного понимания сущности вопроса.
