§4.5. Цифро-аналоговые преобразователи.
Цифро-аналоговый преобразователь представляет собой устройство для автоматического преобразования входных величин, представленных числовыми кодами, в эквивалентные им значения заданной физической величины, наиболее часто которой являются напряжение или ток. Количественная связь между входной числовой величиной n и ее аналоговым эквивалентом A(ti), характеризующая алгоритм цифро-аналогового преобразования, имеет вид A(ti)=Nih+δ, где h -аналоговый эквивалент единицы младшего разряда кода; δ-погрешность преобразования.

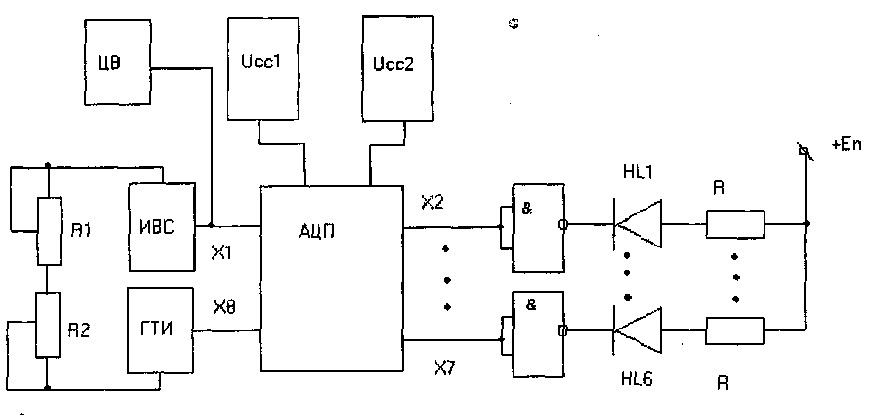

Рис.4.4.11
Основными параметрами, характеризующими работу ЦАП в статическом и динамическом режимах, являются следующие:
1. Число разрядов N -количество разрядов кода, связанного с аналоговой величиной, которое может воспринимать ЦАП. Для двоичных ЦАП под числом разрядов понимается двоичный логарифм максимального числа кодовых комбинаций на входе ЦАП.
2. Абсолютная погрешность преобразования в конечной точке шкалы δпш -отклонение значения выходного напряжения ЦАП от номинального значения, соответствующего конечной точке характеристики преобразования (рис.4.5.1,а).
3. Напряжение смещения нуля на выходе U00 -напряжение постоянного тока на выходе ЦАП при входном коде n, соответствующем нулевому значению выходного напряжения (рис.4.5.1,а).
4. Нелинейность ЦАП δл -отклонение действительной характеристики преобразования от идеальной или оговоренной прямой линии (рис.4.5.1,а).
5. Время установления выходного напряжения или тока tycт-интервал времени от момента заданного изменения кода на входе ЦАП, до момента, при котором выходное напряжение или ток окончательно установятся в зоне шириной h (рис.4.5.1,6).
Принцип цифро-аналогового преобразователя заключается в суммировании аналоговых величин, пропорциональных весам разрядов входного цифрового кода, разрядные коэффициенты которых аi=1.
а) б)
Рис.4.5.1. Характеристики и параметры ЦАП: а) к определению Uoo, δпш, δлд, 1 -идеальная характеристика, 2 - реальная характеристика, б) к определению tycтT.
Наибольшее распространение получили так называемые ЦАП с прямым преобразованием, где цифровой код непосредственно преобразуется в аналоговую величину без каких либо промежуточных (косвенных) преобразований. ЦАП с прямым преобразованием в свою очередь подразделяются на параллельные и последовательные. Подавляющее большинство практически используемых ЦАП имеют структуру параллельного типа. Принцип работы ЦАП параллельного типа основан на суммировании эталонных токов I1, I2, ..., In, соответствующих весам разрядов. Как правило, суммирование токов производится операционным усилителем (ОУ), напряжение на выходе которого Ua пропорционально входному коду N. Так, для двоичного кода:
(4.5.1)
где аi -разрядные коэффициенты кода N, определяющие подключение (при аi=1) или отключение (при аi=0) разрядного тока; Ii; - эталонный ток i-ro разряда; Roy -сопротивление обратной связи ОУ.
В зависимости от вида источников эталонных токов ЦАП делятся на две группы: с резистивными сетками (СР) и активными делителями опорных токов.
На рисунке 4.5.2 приведена схема параллельного ЦАП с суммированием токов. Схема состоит из резистивной сетки, ключей на полевых транзисторах VT1 - VTn, инверторами с открытым коллектором D1-Dn и операционного усилителя ОУ. Эталонные токи определяются весовыми резисторами СР и источником напряжения е0. Суммирование токов осуществляется ОУ. Сопротивление резисторов сетки изменяется по закону: (4.5.2)
При аi=1 напряжение на выходе инвертора равно 0, ключ VTi открыт, и ток от источника эталонного напряжения е0 через соответствующий резистор Ri подается на вход ОУ. При аi=0 ключ запирается и отключает цепь с резистором Ri.
Рис.4.5.2. Функциональная схема ЦАП с суммированием токов
Таким образом, ток, втекающий в суммирующую точку ОУ, зависит от значения входного кода и определяется выражением:
Операционный усилитель преобразует ток I в выходное напряжение, при этом с помощью резистора обратной связи RoC производится требуемое масштабирование выходного напряжения:
т.е. выходное напряжение пропорционально цифровому коду N.
Источниками погрешностей в ЦАП с весовыми резисторами являются ОУ, источник эталонного напряжения Eo,Rос,Ri,VTi. Минимального значения погрешность ЦАП достигает, когда при равенстве абсолютных значений погрешности весовых резисторов и резистора обратной связи имеют одинаковые знаки. В схеме (рис.4.5.2) резистор Roc входит в состав СР. Изготовление всех резисторов по единой технологии и в едином технологическом цикле приводит к малому разбросу их относительных погрешностей и температурных коэффициентов резисторов.
Недостатком ЦАП с весовыми резисторами является широкий диапазон номиналов резисторов (Rn/R1=2n-1)
