§ 5.3. Частотно-модулированный сигнал.
При частотной модуляции (ЧМ) амплитуда несущих колебаний постоянна, а частота меняется пропорционально напряжению сигнала сообщения. Рассматривая для простоты гармонический сигнал сообщения, мгновенное значение угловой частоты ЧМ сигнала можно записать в виде:
(5.3.1)
где ω0 — частота несущих колебаний в отсутствие ЧМ, k — коэффициент пропорциональности.
Мгновенное значение напряжения ЧМ равно:
(5.3.2)
Гармонический сигнал сообщения ЧМ можно записать в виде:
(5.3.3)
Для нахождения спектра ЧМ радиосигнала надо в (5.3.3) множители cos (mΩ sin Ωt) и sin (m0 sin Ωt) разложить в ряд Фурье. Коэффициентами ряда будут при этом функции Бесселя 1-го рода 2-го порядка Jn, аргументом которых является индекс частотной модуляции:
(5.3.4)
Графики нескольких функций Бесселя 1-го рода приведены на рисунке 5.3.2. Подставив (5.3.4) в (5.3.3) и преобразовав члены с произведениями тригонометрических функций, получим, что спектр ЧМ сигнала при гармоническом сигнале сообщения содержит бесконечное число составляющих вида: cos и т. д. Амплитуды гармонических составляющих спектра определяются Рис.5.3.2 значениями функции Бесселя Jn. Важно отметить, что при больших значениях то амплитуды боковых частот могут превосходить амплитуду несущей, которая при некоторых значениях индекса модуляции обращается в нуль в соответствии с ходом функции. Следовательно, в ЧМ сигнале существенно большая доля энергии сосредоточена в боковых частотах, т. е. частотная модуляция несущих колебаний энергетически более выгодна, чем амплитудная модуляция.
Рис. 1.10
Рисунок 5.3.2 иллюстрирует изменение спектра ЧМ колебаний по мере увеличения индекса частотной модуляции.
При малом индексе модуляции спектр ЧМ сигнала такой же, как спектр AM сигнала. Амплитуды боковых составляющих малы по сравнению с амплитудой несущей частоты. С увеличением m0 спектр ЧМ сигнала расширяется. В то же время при каждом значении участок спектра, занятый спектральными составляющими относительно большой амплитуды, ограничен. Принято считать, что спектр ЧМ сигнала достаточно точно воcпроизводится несущей частотой и числом боковых частот, равным 2 (mΩ+1), занимающих область спектра:
(5.3.5)
|
|
|
§ 5.4. Спектр несущих частот. Особенности распространения радиоволн разных диапазонов.
В настоящее время наблюдается бурный рост числа и видов систем радиосвязи, радиолокации и др., использующих прием и передачу электромагнитных волн. Это приводит к «тесноте в эфире», т. е. к противоречию между числом требуемых каналов связи и конечностью ширины используемого спектра радиочастот. В связи с этим непрерывно ведутся работы по освоению радиотехникой новых диапазонов несущих частот.
Существует определенная классификация диапазонов несущих частот. В таблице 5.4.1 приведено распределение радиочастот по диапазонам согласно ГОСТ 24375—80 и указаны области их технического применения. Степень практического освоения различных диапазонов волн в разных областях радиотехники не одинакова. Если километровые, гектометровые, декаметровые и метровые волны освоены техникой радиосвязи, радиовещания и телевидения, то дециметровые и сантиметровые волны в основном используются в радиолокации и радиорелейной связи (служебной связи по избранным направлениям). В последние годы телевидение начало осваивать дециметровые волны. Диапазон миллиметровых волн в настоящее время интенсивно осваивается техникой радиолокации, радиорелейной, связи и дальней связи по волноводам. С изобретением лазеров радиотехникой стал осваиваться диапазон субмиллиметровых, инфракрасных волн и видимого излучения.
Таблица 5.4.1
Освоение этого диапазона позволило существенно увеличить число используемых каналов связи. При практическом использовании различных диапазонов волн должны учитываться специфика распространения волн разных диапазонов и возможные помехи в этих диапазонах.
В распространении радиоволн всех диапазонов (за исключением очень коротких, длиной волны λ < 10 м) важную роль играет ионосфера. Так принято называть верхние сильно разреженные слои атмосферы, находящиеся на высоте свыше 100 км над поверхностью Земли и в значительной степени ионизованные под действием солнечного и космического излучения. Особенности распространения радиоволн в ионосфере практически полностью определяются концентрацией в ней свободных электронов, подвижность которых на несколько порядков выше подвижности ионов. Концентрация электронов в ионосфере зависит не только от высоты над поверхностью Земли, но также от времени года, времени суток, солнечной активности; кроме того, она подвержена быстрым изменениям случайного характера.
При взаимодействии электромагнитной волны со свободными электронами показатель преломления ионосферы зависит от их концентрации N, а также от частоты колебаний ω:
(5.4.1)
где е и m— заряд и масса электрона, ε0 — электрическая постоянная вакуума.
Для более высоких частот n становится действительным числом, но всегда n < 1: ионосфера представляет собой среду, в которой фазовая скорость электромагнитных волн больше, чем в вакууме.
При электромагнитные волны могут распространяться в ионосфере, но так
как n < 1, то при угле падения, большем предельного угла (sin αпред = n), и наконец, при
возможно явление полного отражения.
Показатель преломления n настолько близок единице, что ионосфера слабо влияет на распространение электромагнитных волн. Опыт показывает, что ионосфера становится прозрачной для волн короче 10 м, поэтому волны этого диапазона используются в радиоастрономии, а также для радиосвязи с космическими объектами, в частности с искусственными спутниками Земли.
Распространение электромагнитных волн в ионосфере сопровождается поглощением энергии, которое обусловлено соударениями электронов с другими заряженными частицами.

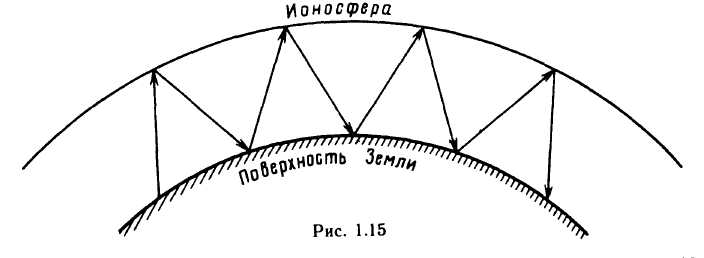

Для длинных волн Земля является хорошим проводником, вследствие чего их отражение от поверхности Земли происходит практически без потерь энергии. Таким образом, за счет многократных отражений от ионосферы и поверхности Земли (рис.5.4.1) возникает пространственная волна, которая может попасть в любую точку
Рис.5.4.1
земного шара. Кроме того, при излучении радиоволн антенной возникает поверхностная волна, которая в силу большой длины волны хорошо огибает (дифрагирует) все препятствия на своем пути (в том числе кривизну земной поверхности) и распространяется далеко за пределы прямой видимости (на несколько сотен километров). На достаточно больших расстояниях (более 1000 км) поверхностная волна имеет значительно меньшую интенсивность по сравнению с пространственной и может не приниматься во внимание. Следовательно, радиосвязь на большие расстояния в диапазоне мириаметровых волн обеспечивается пространственной волной. Так как отражение этих волн происходит от нижнего слоя ионосферы, ионизация которого наименее подвержена суточным, годовым и случайным изменениям, мириаметровые волны обеспечивают устойчивую всенаправленную дальнюю радиосвязь. Сверхдлинные волны (и только они!) мало поглощаются морской водой и могут служить для подводной связи.
Гектометровые волны распространяются также с образованием пространственной и поверхностной волн. Однако интенсивность пространственной волны в этом диапазоне меньше, чем на мириаметровых волнах. Это связано с тем, что гектометровые волны отражаются не от нижней границы ионосферы, где концентрация электронов недостаточно высока, а проникают в толщу ионосферы. Путь волны в ионосфере удлиняется, что приводит к увеличению потерь энергии волны. Ослабление энергии пространственной волны особенно существенно в дневное время, когда нижняя граница ионосферы за счет интенсивной солнечной ионизации опускается, что дополнительно удлиняет путь волны в толще ионосферы. Таким образом, в дневное время связь на гектометровых волнах осуществляется только посредством поверхностной волны. Дальность связи при этом значительно меньше, чем на мириаметровых волнах, при той же мощности передатчика, так как потери энергии поверхностной волны в толще Земли быстро растут с повышением частоты.
В ночное время существенную роль при приеме на гектометровых волнах играет как поверхностная, так и пространственная волна. При этом результирующая напряженность поля в месте приема определяется интерференцией обеих волн:
(5.4.2)
Разность фаз беспорядочно меняется из-за изменения условий распространения пространственной волны в ионосфере, что приводит к случайным изменениям интенсивности результирующей волны. Это явление получило название замирания радиоволн. Декаметровые волны. Для волн этого диапазона , и отражение их от ионосферы может произойти, если угол падения превышает предельное значение αпред. Хотя путь волны в ионосфере велик, затухание ее незначительно, так как частота волн этого диапазона уже достаточно высока, а потери мощности в ионосфере обратно пропорциональны квадрату частоты. Потери энергии поверхностной волны,

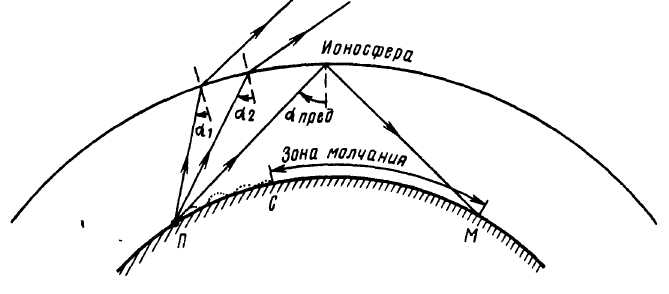

напротив, быстро возрастают с увеличением частоты, поэтому в диапазоне декаметровых волн дальность радиосвязи при помощи поверхностной волны составляет всего несколько десятков километров. Таким образом, главную роль в радиосвязи на декаметровых волнах играет пространственная волна. Особенностью приема в этом диапазоне является существование зон молчания (рис. 5.4.2). Поскольку волны, излучаемые антенной передатчика П, отражаются ионосферой только при угле падения, превышающем значение αпред, ближайший к передатчику пункт, в котором можно вести прием с помощью пространственной волны, находится в точке М. В то же время поверхностная волна из-за сильного затухания может достигнуть только пункта С. В результате возникает область СМ, в которой прием на декаметровых волнах невозможен ни с помощью пространственной, ни с помощью поверхностной волны. Ее и называют зоной молчания, или «мертвой» зоной.
Метровые волны. Как уже отмечалось, радиоволны этого диапазона не отражаются ионосферой, поэтому радиосвязь на метровых волнах можно осуществлять только с помощью поверхностной волны. В силу малой длины волны метровые волны практически не дифрагируют и распространяются вдоль поверхности Земли прямолинейно. В связи с этим дальность радиосвязи ограничивается расстоянием прямой видимости и может быть увеличена только за счет создания более высоких передающих антенн. Примером является Останкинская телевизионная башня в Москве, имеющая высоту около 540 м и обеспечивающая прием телевизионных передач в зоне радиусом 120—130 км.
Ранее отмечалось, что электромагнитные волны с малой длиной волны не отражаются ионосферой, а, испытав небольшое преломление, могут в ней распространяться. Однако как в ионосфере, так и в атмосфере существует поглощение электромагнитных волн, а также возникают шумы. Наименьшее поглощение и шумы наблюдаются в диапазоне волн 3—30 см, называемом часто «окном космической связи». На более длинных волнах растут шумы космоса и ионосферы, на более коротких – поглощение и шумы в атмосфере. Электромагнитные волны, попадающие в область «окна космической связи», могут быть использованы не только для связи со спутниками, но и для передачи на Землю путем ретрансляции их устройствами, расположенным на спутниках, либо путем отражения от небесных тел. Именно таким образом была осуществлена радиолокация Луны, Меркурия, Венеры и Марса.
