§ 5.2. Амплитудно-модулированный сигнал.
Как отмечалось ранее, при осуществлении модуляции электрические сигналы сообщения воздействуют на колебания несущей частоты, изменяя их амплитуду, частоту или начальную фазу.
Рассмотрим вначале воздействие на амплитуду несущих колебаний, т. е. амплитудную модуляцию (AM). Приняв начальную фазу равной нулю, несущее колебание запишем в виде:
(5.2.1)
При наличии сигнала сообщения uc (t), воздействующего на амплитуду несущих колебаний, представим последнюю в виде:
где U0 = const, a δU = kuc — приращение амплитуды, пропорциональное напряжению сигнала сообщения (k — постоянный коэффициент). Обычно сигнал сообщения uс (t) является сложной функцией времени, но для ознакомления с особенностями AM колебаний рассмотрим простейший случай, когда сигнал является гармоническим:
(5.2.3)
Начальная фаза сигнала сообщения в звуковом радиовещании интереса не представляет и для простоты она принята равной нулю. На основе (5.2.2), (5.2.3) амплитуда AM сигнала может быть представлена в виде:
(5.2.4)
где
коэффициент
модуляции. При осуществлении AM
коэффициент модуляции не должен
превышать единицу (
).
Нарушение этого условия приводит к
искажению передаваемого сообщения.
Используя (5.2.4), коэффициент модуляции можно выразить как:
(5.2.5) (5.2.5)
где Um max и Um min – наибольшее и наименьшее значения
амплитуды модулированных колебаний. В соответствии с этим коэффициент модуляции часто называют глуби- ной модуляции.
Подставив (5.2.4) в (5.2.1), получим аналитическое выражение для АМ колебания:
Uм (t)=U0(1+m cos Ω t) cos W (5.2.6)
Рис.5.2.1
В модулированном колебании (5.2.6) амплитуда не постоянна, а меняется во времени по закону изменения сигнала сообщения.

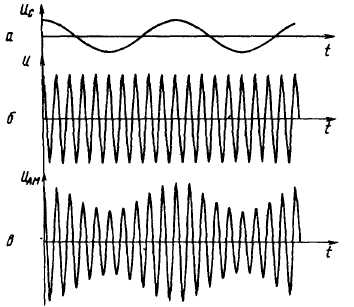

На рисунке 5.2.1 показаны в функции времени графики напряжений, соответствующие сигналу сообщения uc(t), несущим колебаниям u(t) и модулированным колебаниям UАМ (t) при гармоническом сигнале сообщения.
Для определения спектрального состава AM радиосигнала представим (5.2.6) в виде:
Um(t)=U0cosW0t + (mU0cos(W0-Ω)t)/2 + (mU0cos(W0+Ω)t)/2 (5.2.7)

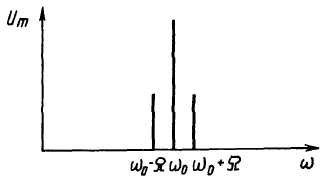

В соответствии с (5.2.7) спектр простейшего AM колебания представляет собой сумму трех гармонических составляющих с частотами W0, W0-Ω, W0+Ω и амплитудами U0, mU0/2 . Информация о частоте и амплитуде сигнала сообщения заключена, как следует из (5.2.7), в смещении каждой боковой частоты относительно несущей и в соотношении между амплитудами колебаний на боковых и несущей частотах. Отметим, что амплитуды боковых частот равны между собой и пропорциональны коэффициенту модуляции m, т. е. в конечном итоге амплитуде сигнала сообщения. Смещение боковых частот относительно несущей равно частоте сигнала сообщения. На рисунке 5.2.2 приведена спектрограмма AM колебания вида (5.2.6).
Выражение (5.2.7) представляет собой сумму трех некогерентных колебаний.
Поэтому средняя мощность радиосигнала равна сумме средних мощностей этих колебаний:
(5.2.8)
Так как мощность пропорциональна квадрату амплитуды колебаний, отношение мощности на каждой из боковых частот к мощности на несущей частоте равно m2/4.
В случае сигнала сообщения, не являющегося гармоническим, а представляющего собой сложную периодическую функцию времени
Рис.5.2.2 его можно выразить в виде суммы гармонических составляющих:
(5.2.9)
Тогда вместо (5.2.6) получим:
(5.2.10)
а вместо (5.2.7) получим:
(5.2.11)

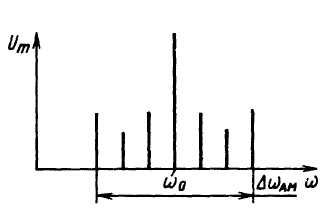

В случае непериодического сигнала
сообщения его спектр будет сплошным.
При этом в спектре AM сигнала вместо
дискретных линий образуются верхняя
и нижняя боковые полосы частот. Общая
ширина спектра AM сигнала равна
удвоенной максимальной частоте сигнала"
сообщения.
Во многих случаях электрические сигналы сообщения имеют вид последовательности импульсов. Модуляция высокочастотных колебаний этими сигналами называется
Рис.5.2.3 импульсной.

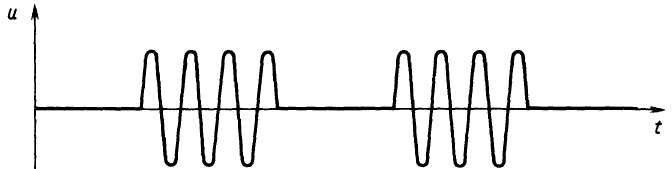

При импульсной модуляции радиосигнал имеет вид последовательности цугов колебаний радиочастоты (рис.5.2.3), которые носят название радиоимпульсов.
Рис.5.2.4
Такая последовательность характеризуется четырьмя параметрами: амплитудой импульса, его длительностью, частотой следования (или периодом повторения) и фазой. В соответствии с этим различают четыре вида импульсной модуляции: амплитудно-импульсную, широтно-импульсную, частотно-импульсную и фазоимпульсную Примерами применения импульсной модуляции являются радиолокация и цифровые системы радиосвязи. Системы радиосвязи с импульсной модуляцией имеют более высокую помехозащищенность и ряд эксплуатационных преимуществ по сравнению с обычной непрерывной амплитудной модуляцией. Однако из-за большой ширины спектра импульсного сигнала полоса частот, отводимая каналу связи с импульсной модуляцией, во много раз больше, чем при амплитудной модуляции, что ограничивает выбор несущих частот при ее применении.
