Заострение зубьев
Максимальное значение коэффициента смещения xmax ограничивается заострением зубьев колеса. Заострение возникает в тех случаях, когда окружность вершин зубьев проходит выше или совпадает с окружностью, проведенной через точки пересечения разноименных (т.е. правого и левого) профилей зубьев. При этом теоретическая толщина зуба по окружности вершин Sa ≤ 0.
Для высоконагруженных зубчатых передач, особенно тех, колеса которых подвергаются термообработке с азотированием или цементацией, заострение недопустимо. В таких случаях при выборе смещения необходимо выполнять условие, обеспечивающее отсутствие заострения Sa ≥ [Sa] , где [Sa] – допустимое значение толщины зуба по окружности вершин.
Для нормализованных зубчатых колес рекомендуется [Sa] = (0,2…0,25)m.
2.Описание прибора для построения профилей зубьев с помощью долбяка
Прибор состоит из диска 2 и долбяка 3 (рисунок 8), которые смонтированы на общем основании 4. Верхняя часть диска, моделирующая заготовку зубчатого колеса и долбяк, выполняющий роль зуборезного инструмента, вращаются вокруг своих осей при нажатии на клавишу 8. Для согласования угловых подач заготовки и долбяка через их нижние диски переброшена бесконечная проволочная петля. На верхнем диске, диаметр которого несколько больше диаметра окружности заготовок нарезаемого колеса, закрепляют бумажную заготовку для вычерчивания профилей зубьев. Ее прижимают к диску прижимной накладкой 1 и фиксируют четырьмя иглами. Игла, расположенная в центре диска, является одновременно и центром бумажной заготовки.
Повернув с помощью клавиши долбяк и диск на один шаг, на бумажной заготовке обводят тонко отточенным твердым карандашом контур зубьев долбяка. Многократное повторение этой операции даст возможность получить профили нескольких зубьев. На зубьях долбяка нанесены риски 5, совпадающие с его делительной окружностью, а в средней части долбяка указаны основные параметры: модуль m, угол исходного контура и диаметр делительной окружности колеса.

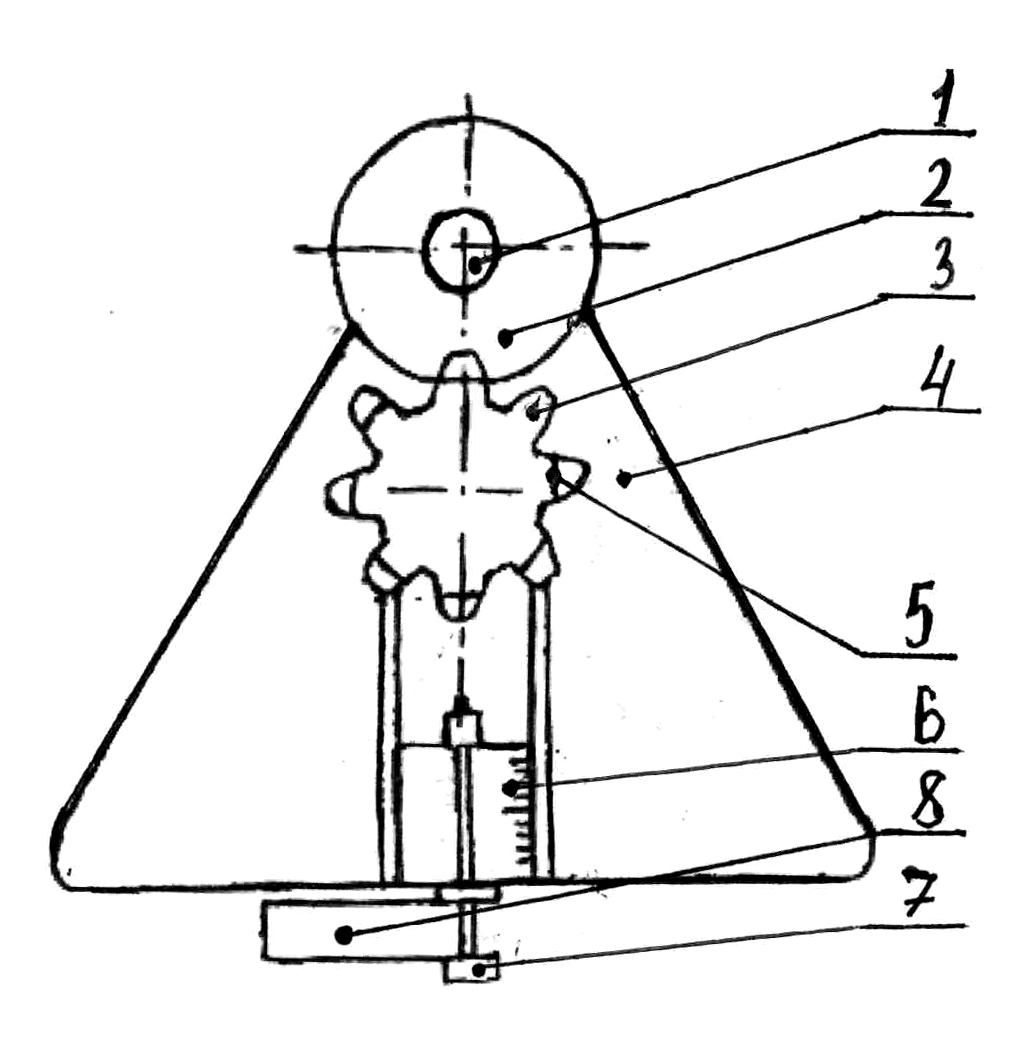

Рисунок 8 - Схема прибора с долбяком
Вращением винта 7 исходный контур долбяка можно смещать относительно центра заготовки и вычерчивать профили зубьев колеса со смещением. Величина смещения измеряется по подвижной шкале 6. Если крайние риски на шкале и направляющих совпадают, то на бумажной заготовке можно вычертить зубья колеса без смещения. Перемещая долбяк от центра заготовки, получают зубья колеса с положительным смещением, а к центру – с отрицательным смещением. И в том и в другом случаях профили зубьев колес существенно изменяются. В этом можно убедиться, сравнив их основные размеры.
3.Порядок выполнения лабораторной работы
Установить долбяк по отношению к диску так, чтобы крайние риски на подвижной шкале и направляющих совпали.
Укрепить на диске бумажную заготовку.
Повернуть с помощью клавиши долбяк и диск вокруг своих осей, обвести на бумажной заготовке контур зубьев долбяка. Эту операцию повторять до построения профиля двух-трех зубьев.
Вычислить коэффициент смещения x по формуле x = (17-z)/17 и определить величину смещения b = xm.
Переместить долбяк на величину смещения b = xm сначала от центра колеса, а затем к его центру в зависимости от того, зубья какого колеса необходимо вычертить, и обвести на бумажной заготовке два-три зуба колеса со смещением.
По формулам, приведенным в таблице протокола работы, определить геометрические размеры колес без смещения и со смещением и нанести их на предварительно снятую с диска бумажную заготовку. Вычертить окружности: делительные, основные, вершин и впадин.
Измерить толщину зубьев по указанным окружностям и сравнить с результатами вычислений.
Оформить протокол работы и приклеить к нему бумажную заготовку.
