Коды ошибок
Коды ошибок представлены в табл. 6.4.
Т а б л и ц а 6.4
Коды ошибок
Ошибка |
Причина |
Клавиша для удаления ошибки с дисплея |
Е01 |
Скорость вращения теодолита очень большая для датчика горизонтальных углов. |
0SET |
Е02 |
Скорость вращения зрительной трубы теодолита очень большая для датчика вертикальных углов. |
V% |
Е0З |
Ошибка системы измерения вертикальных углов. Включите прибор снова. Если ошибка осталась, необходимо обратиться в сервис-центр. |
2 |
Е04 |
Ошибка системы измерения горизонтальных углов. Включите прибор снова. Если ошибка осталась, необходимо обратиться в сервис-центр. |
2 |
Е06 |
Ошибка в установке нулевого индекса вертикального круга. |
N/A |
Операции с блоком питания
Извлечение блока батарей
Нажмите защелку блока батарей и вытащите блок из теодолита (рис. 6.14).
а) |
б) |
|
|

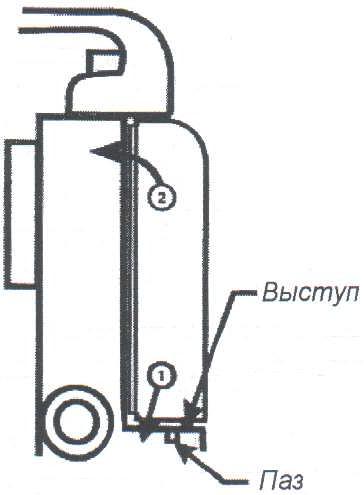

Рис. 6.14. Извлечение (а) и установка (б) блока батарей
Замена батареек
1. Чтобы снять металлическую крышку блока батарей, нажмите на рычажок (рис. 6.15, а).
2. Установите батарейки, как показано на рисунке (рис. 6.15, б).
3. Вставьте выступ крышки блока батарей в паз блока батарей и нажмите на крышку до щелчка (рис. 6.15, в).
а) |
б) |
в) |
|
|
|

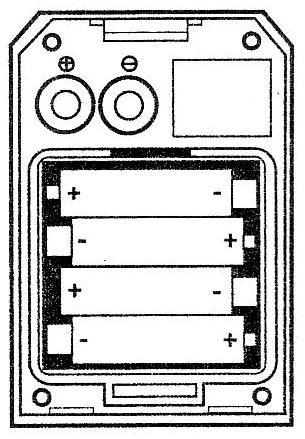

Рис. 6.15. Замена батареек: а – рычажок; б – батарейки; в – крышка |
Установка блока батарей
1. Вставьте выступ блока батарей в выступ в верхней части теодолита (см. рис. 6.14).
2. Нажмите на блок батарей до щелчка.
Предупреждения
Не допускайте ударов инструмента.
Проверяйте индикатор заряда батареи.
Переноска инструмента. Всегда снимайте теодолит со штатива при переходе на следующую точку. Если теодолит необходимо переносить на штативе, держите инструмент впереди себя и как можно вертикальнее. Не переносите инструмент на плече. При переносе на длинные расстояния инструмент необходимо положить в футляр.
Не оставляйте инструмент под прямыми солнечными лучами.
Теодолит хранят при низкой влажности и температуре окружающего воздуха не выше 45°С. Всегда вынимайте батарейки из инструмента перед хранением.
Пыль с объектива снимают с помощью небольшой кисточки, затем используют ткань для протирки объектива (не нажимайте сильно на объектив, чтобы его не поцарапать).
Высушите инструмент после дождя. Не используйте химические вещества для очистки инструмента и футляра. Очищайте инструмент с помощью влажной ткани, смоченной в чистой воде.
Инструкция по использованию электронных тахеометров pentax серии r-300 n, r-300 X в режиме непосредственных измерений для выполнения тахеометрической съемки местности способом полярных координат
Рекомендации по эксплуатации
Предупреждение
Старайтесь избегать прямого попадания лазерного луча в глаза, т.к. это может привести к полной или частичной потере зрения. Приборы серии R-300 N и R300 X имеют II класс лазера (отражательные измерения) и IIIа класс лазера (безотражательные измерения).
Не смотрите в объектив зрительной трубы в процессе измерений, так как это может привести к частичной или полной потере зрения.
Никогда не используйте зрительную трубу для того, чтобы рассмотреть интенсивный свет типа прямого солнечного света или солнечный свет, отраженный через призму, так как это может привести к полной или частичной потере зрения.
Никогда не разбирайте, не изменяйте и не ремонтируйте прибор самостоятельно.
Не наводите лазерный луч на человека, поскольку это вредно для глаз и органов жизнедеятельности.
Обязательно проконсультируйтесь у врача, если у вас есть подозрение на лазерное облучение.
В рамках прохождения учебной практики по инженерной геодезии предусматривается использование электронного тахеометра только в режиме непосредственных измерений (режим А).
