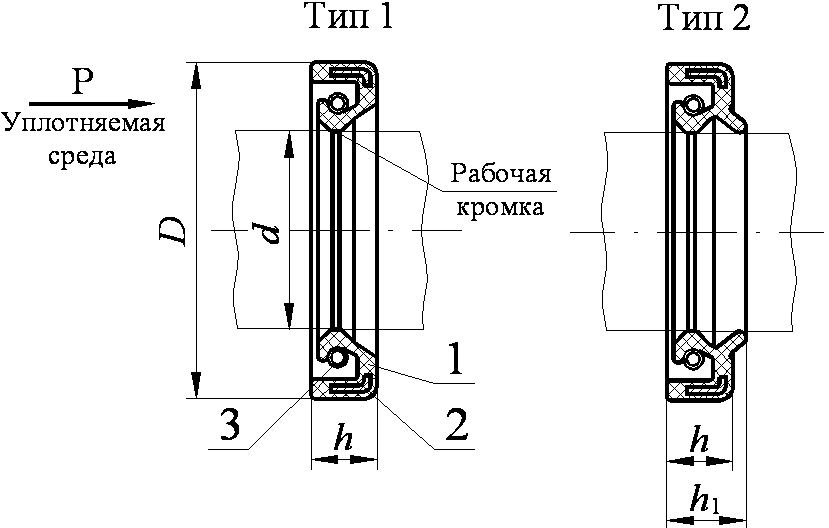

Резиновые армированные манжеты для валов (по гост 8752-79)

1 – корпус;

2 – каркас;

3 – пружина.

Манжеты изготавливаются в двух исполнениях:

1 – с механически обработанной кромкой;

2 – с формованной кромкой.

Диаметр вала d

D

h

h₁, не более

Диаметр вала d

D

h

h₁, не более

Диаметр вала d

D

h

h₁, не более

Диаметр вала d

D

h

h₁, не более

12

26

7

10

24

40

10

14

48

70

10

14

90

120

12

16

13

25

42

50

95

14

28

26

45

52

75

100

125

15

30

28

50

55

80

105

130

32

30

52

56

110

135

16

30

32

58

115

145

35

35

58

60

85

120

145

17

32

36

63

90

120

150

18

35

38

52

7

10

65

125

155

19

58

10

14

70

95

130

160

15

20

20

40

60

71

140

170

40

10

14

62

75

100

150

180

21

42

80

105

160

190

22

45

65

85

110

12

16

170

200

Примечания: 1) Конструкция уплотнительных узлов с применением резиновых армированных манжет представлена в табл. 13.

2) Группу резины выбирают по ГОСТ 8752-79 в зависимости от условий работы. Марки резин, применяемых для изготовления манжет представлены в табл. 14.

3) Пример обозначения манжеты типа 1, исполнения 1, для вала диаметром d = 50 мм с наружным диаметром D = 70 мм из резины группы 3 (на основе нитрильного синтетического каучука):

Манжета 1.1-5070-3 ГОСТ 8752-79

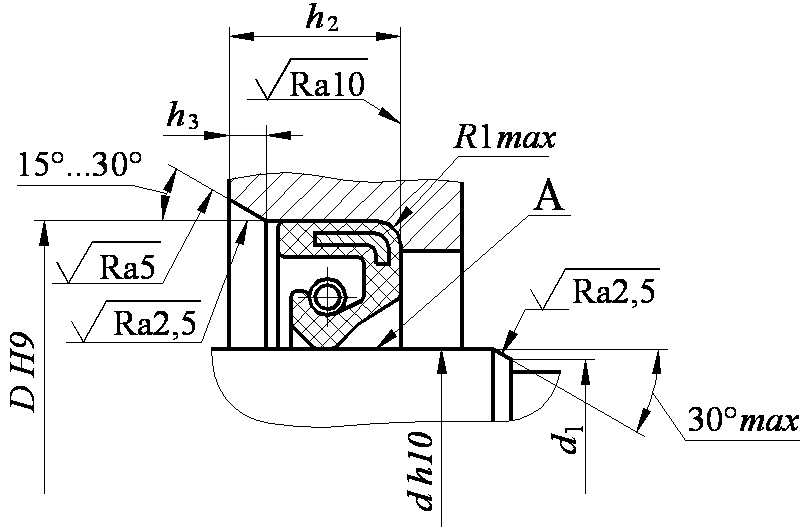

d

d-d₁

d

d-d₁

До 10

1,5

Св. 50 до 70

4

Св. 10 до 20

2

Св. 70 до 95

4,5

Св. 20 до 30

2,5

Св. 95 до 130

5,5

Св. 30 до 40

3

Св. 130 до 240

7

Св. 40 до 50

3,5

Высота манжеты h

h₂

h₃

Высота манжеты h

h₂

h₃

5

6,5

1

12

14,5

2

7

8,5

15

18,5

2,5

10

12

1,5

Примечания: 1) Шероховатость поверхности A по ГОСТ 2789 при скорости скольжения:

до 5 м/сек – Ra от 0,63 до 0,32;

свыше 5 м/сек – Ra от 0,32 до 0,16.

2) Твердость поверхности трения A на валу, не менее, при скорости скольжения:

до 4 м/сек – HRC 30;

свыше 4 м/сек – HRC 50.

3) При запыленности и загрязненности внешней среды перед манжетой необходимо устанавливать дополнительные защитные устройства: пыле-, грязесъемные манжеты, сальниковые набивки, лабиринтные уплотнения, отражатели и т.п.

4) Перепрессовка манжет (выпрессовка из посадочного отверстия и повторная запрессовка этой же манжеты) не допускается.

При сборке и испытаниях узла допускается пятикратная переборка без выпрессовки манжеты из отверстия.

В процессе эксплуатации переборка уплотнительного узла не допускается.

Тип эластомера

Группа резины

Шифр резины

Рабочая темпера-тура, ºС

Условная прочность, МПа,

не менее

Относительное удлинение в момент разрыва, %, не менее

Бутадиен-нитрильный каучук

1

7-ИРП-1068-3с; 7-ИРП-1068-24; 51-1455

-45…+100

9,8

200

2

7-4004-112; 7-4004-4М

-30…+100

9,8

200

3

7-В-14-1; 51-1666-2

-60…+100

9,8

120

Фторкаучук

4

ИРП-1314-1; ИРП-1314-1с

-45…+150

19,6

90

5

ИРП-1316; ИРП-1287; 51-1435

-20…+170

11,8

65

Силиконовый каучук

6

ИРП-1401

-55…+150

6,4

220
