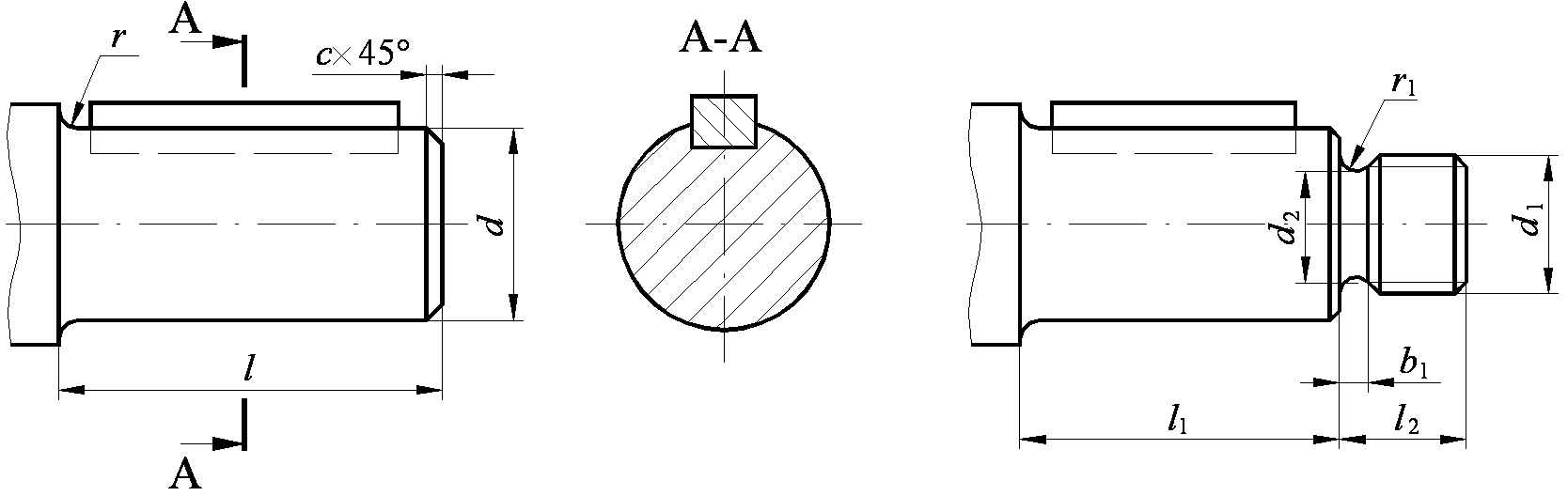

Концы валов цилиндрические (по гост 12080-66)
Концы валов без резьбы предусматриваются двух исполнений: 1 – длинные; 2 – короткие. |
||||||||||
Номинальный диаметр d |
l |
r |
c |
Размеры резьбового конца |
||||||
Исполнение |
d1 |
l1 |
d2 |
l2 |
b1 |
r1 |
||||
1 |
2 |
|||||||||
12; 14 |
30 |
25 |
1,0 |
0,6 |
М81 |
25 |
6,5 |
12 |
3,6 |
2,0 |
16; 18; (19) |
40 |
28 |
М101,25 |
28 |
8,2 |
4,4 |
||||
20; 22; (24) |
50 |
36 |
1,6 |
1,0 |
М1212,5 |
36 |
10,2 |
14 |
||
25; 28 |
60 |
42 |
М161,5 |
42 |
13,8 |
18 |
4,6 |
2,5 |
||
(30); 32; (35); 36 |
80 |
58 |
2,0 |
1,6 |
М201,5 |
58 |
17,8 |
22 |
||
(38) |
М242 |
21 |
5,6 |
3,0 |
||||||
40; (42) |
110 |
82 |
82 |
28 |
||||||
45; (48) |
М302 |
27 |
||||||||
50; (52); (53); 55; (56) |
2,5 |
2,0 |
М363 |
33 |
||||||
60; (63); (65) |
140 |
105 |
М423 |
105 |
37,5 |
35 |
7,6 |
4,0 |
||
70; (71); (75) |
М483 |
43,5 |
||||||||
80 |
170 |
130 |
3,0 |
2,5 |
М564 |
130 |
|
40 |
|
|
(85); 95; (95) |
|
|
|
|
|
|
||||
100; (105); 110; (120); 125 |
210 |
165 |
|
|
|
|
|
|
||
Примечания: 1) В скобках указаны диаметры валов d 2-го ряда. При выборе диаметров d следует предпочитать 1-й ряд 2-му ряду. 2) Диаметры d = 35, 52, 56, 71 применять не рекомендуется. 3) Шпонки для валов исполнения 1: сегментные по ГОСТ 24071-80 – для вала диаметром d до 14 мм; призматические обыкновенные по ГОСТ 23360-78 – для вала диаметром d свыше 12 мм; тангенциальные нормальные по ГОСТ 24069-80; Шпонки для валов исполнения 2: призматические обыкновенные по ГОСТ 23360-78 – для вала диаметром d до 30 мм; призматические высокие по ГОСТ 10748-79 и тангенциальные усиленные по ГОСТ 24070-80 – для вала диаметром d свыше 30 мм. 4) Поле допуска резьбы d1 – 8g по ГОСТ 16093-81. 5) У основания свободного конца вала допускается наличие технологической канавки для выхода шлифовального круга по ГОСТ 8820-69. |
Таблица 5
