Рекомендуемые посадки элементов шпоночных соединений (по гост 23360-78)

Элемент соединения

Поле допусков размера b при соединении

свободном

нормальном

плотном

Ширина шпонки

h9

Ширина паза на валу

H9

N9

P9

Ширина паза на ступице

D10

Js9

P9

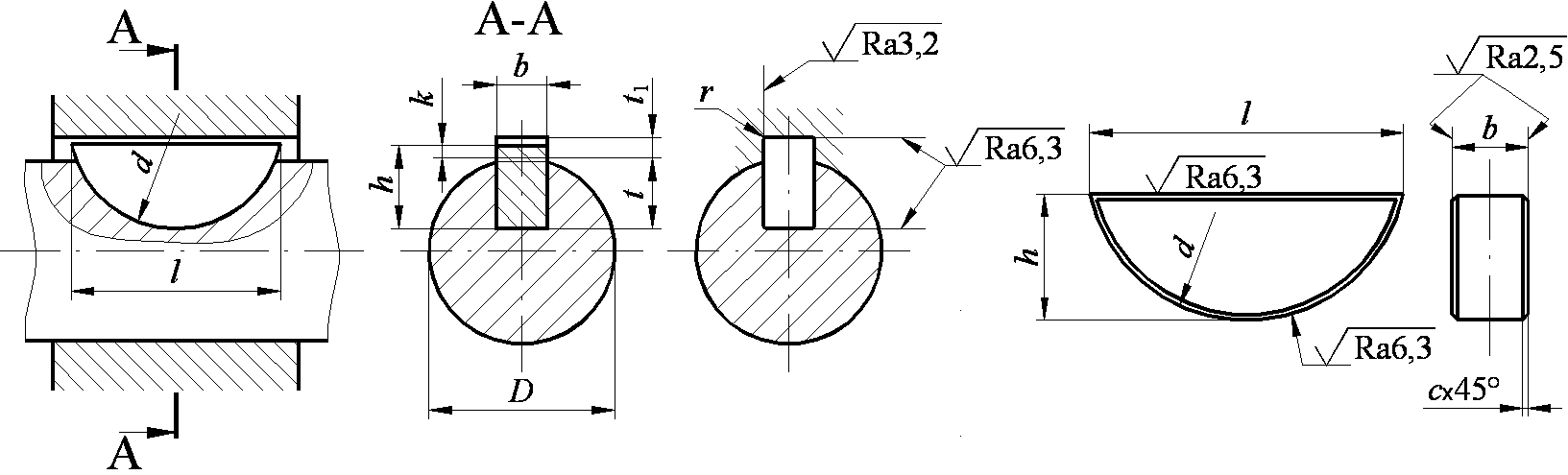

Диаметр вала D для шпонок

Размеры шпонок

Размеры паза

Масса, г

передающих крутящий момент

фикси-рующих элементы

b

h

d

l

c

t

t₁

r

наиб.

наим.

наиб.

наим.

Св. 6 до 8

Св. 10 до 12

2

2,6

7

6,8

0,16

0,25

1,8

1,0

0,08

0,16

0,204

2

3,7

10

9,7

2,9

0,414

2,5

3,7

10

9,7

2,9

0,510

Св. 8 до 10

Св. 12 до 17

3

3,7

10

9,7

2,5

1,4

0,612

5

13

12,6

3,8

1,05

6,5

16

15,7

5,3

1,60

Св. 10 до 12

Св. 17 до 22

4

5

13

12,6

3,5

1,8

1,40

6,5

16

15,7

5

2,12

7,5

19

18,6

6

3,24

9

22

21,6

7,5

4,10

Св. 12 до 17

Св. 22 до 30

5

6,5

16

15,7

0,25

0,4

4,5

2,3

0,16

0,25

2,68

7,5

19

18,6

5,5

4,04

9

22

21,6

7

5,66

10

25

24,5

8

6,90

Св. 17 до 22

Св. 30 до 38

6

9

22

21,6

6,5

2,8

6,78

10

25

24,5

7,5

8,48

11

28

27,3

8,5

10,3

13

32

31,4

10,5

14,5

Св. 22 до 30

Св. 38 до 44

8

11

28

27,3

8

3,3

13,8

13

32

31,4

10

19,3

15

38

37,1

12

25,4

Св. 30 до 38

Св. 44 до 50

10

13

32

31,4

0,4

0,6

10

0,25

0,4

24,1

15

38

37,1

12

32,3

16

45

43,1

13

39,5

17

55

50,8

14

45,2

Св. 38 до 44

Св. 50 до 58

12

19

65

59,1

16

62,1

Примечания: 1) Допускается в технически обоснованных случаях (пустотелые и ступенчатые валы, передача пониженных крутящих моментов и т.п.) применять стандартные шпонки меньших размеров сечений на валах больших диаметров, за исключением выходных концов валов.

2) Допускается на шпонке притупление острого угла фаской или радиусом до 0,1b.

3) Пример условного обозначения сегментной шпонки размерами b = 6 мм, h = 10 мм:

Шпонка 6×10 ГОСТ 24071-80
