8.5. Распределительные и сборные устройства
Распределение воды по параллельно работающим сооружениям осуществляются делительными водосливами или дросселирующей арматурой (задвижки, шиберы и т.д.) с водомерными устройствами.
По сечению или площади отдельных сооружений вода распределяется с помощью водосливов, воронок, желобов, лотков и т.д.
Эффективность работы распределительного или сборного устройства характеризуется показателем равномерности который определяется по формуле:
,
(8.5.)
где Qmin и Qmax – соответственно минимальный и максимальный расходы воды через отверстия сборной или распределительной системы;
μ1 и μ2 – соответствующие коэффициенты расходов через эти отверстия;
ω1 и ω2 – площади этих отверстий;
Н1 и Н2 – напоры, под которыми происходит истечение воды из отверстий.
Обычно при проектировании сооружений показатель m принимают для параллельно работающих сооружений – не менее 0,95; для распределительных дренажных систем фильтров – 0,9 – 0,95; для осветлителей – 0,75 – 0,85; для сборных систем осветлителей и отстойников – 0,6 – 0,7; для систем отвода осадка – 0,6 – 0,8.
8.6. Генеральный план водоочистной станции
На генеральном плане обозначают все строения и сооружения, коммуникации, дороги, ограждения, озеленение и т.д.
По возможности все очистные сооружения, а так же вспомогательные, производственные помещения и реагентное хозяйство целесообразно сконцентрировать под одной крышей или в близко расположенных зданиях.
Расходные склады хлора и аммиака должны располагаться в отдельных зданиях. Расстояние от них до помещений с постоянным пребыванием людей, а также до водоисточника должно быть не менее 30 м; если хлор хранится в баллонах или контейнерах – не менее 100 м, а при хранении хлора в танках – не менее 300 м.

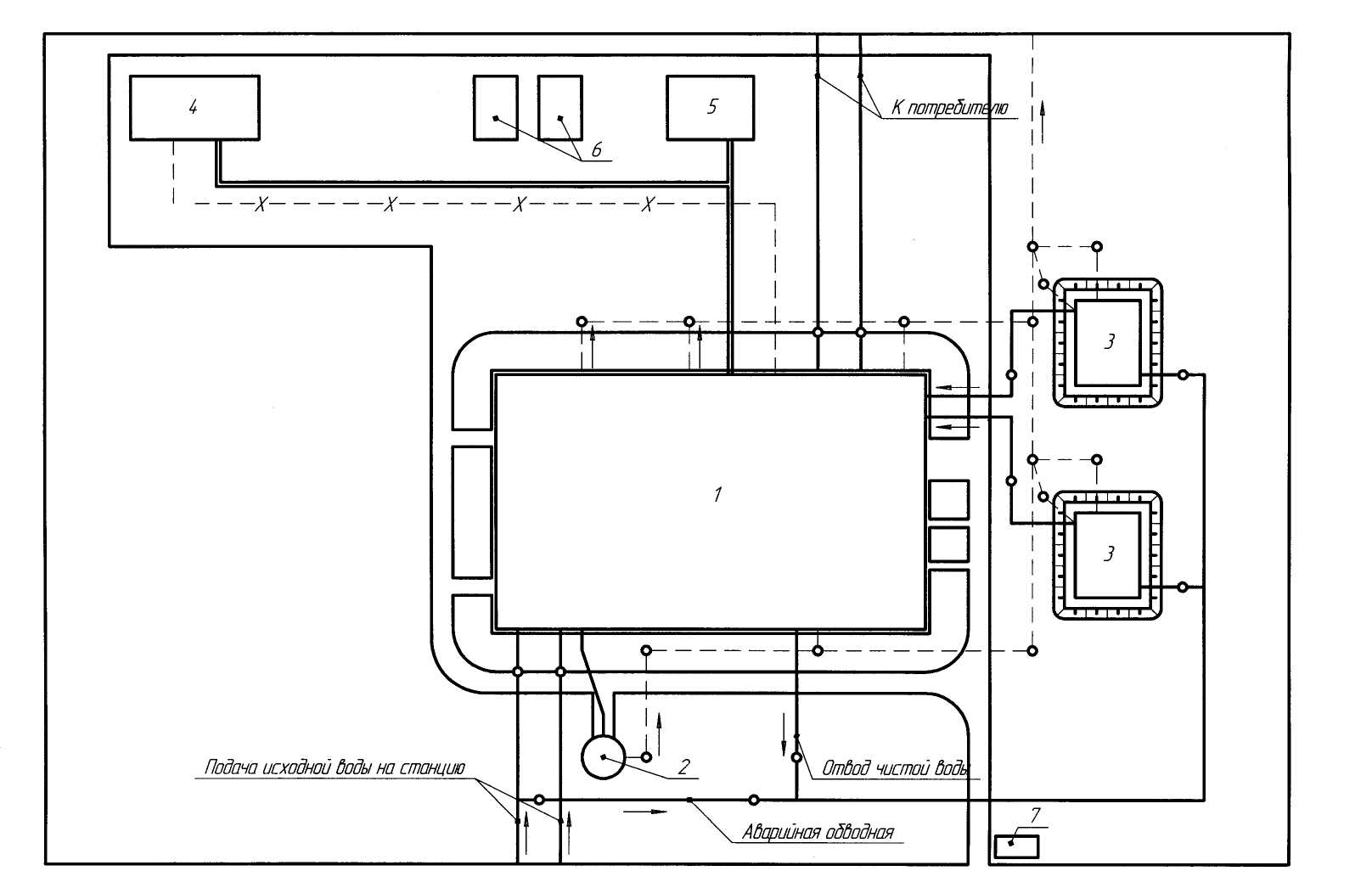

Рис. 8.4. Генплан очистной станции для хозяйственно-питьевого водоснабжения производительностью 38 728 м7сут (М 1:1000)
1 - здание водоочистной станции; 2 - башня для промывной воды; 3 - резервуар чистой воды; 4 - хлораторная и расходный склад хлора; 5 - котельная; 6 - площадка для угля и золы; 7 - проходная.
8.7. Зоны санитарной охраны водоочистной станции
Вокруг водоочистной станции создается зона санитарной охраны, состоящая из пояса строгого режима (1-й пояс) и санитарно-защитной полосы. Граница первого пояса должна совпадать с ограждением площадки сооружений, которое в свою очередь должно располагаться на расстоянии не менее 30 м от стен резервуаров чистой воды, фильтров (кроме напорных), контактных осветлителей. От стен остальных сооружений расстояние до ограждения должно быть не менее 10 м. Ограждение должно быть глухим, высотой 2,5 м. К ограждению могут примыкать только проходные и административно-бытовые здания.
На территории первого пояса запрещаются все виды строительства, за исключением реконструкции или расширения водопроводных сооружений, размещение жилых и общественных зданий, проживание людей, прокладки трубопроводов кроме тех, которые обслуживают водоочистную станцию.
Здания водоочистной станции должны быть канализованы. Должно быть обеспечено отведение поверхностных вод за пределы первого пояса. Кроме того должна быть предусмотрена сторожевая охрана, запретная зона, шириной 5 – 10 м вдоль внутренней стороны ограждения, тропа наряда шириной 1 м, столбы-указатели, устанавливаемых на расстоянии не более 50 м друг от друга, охранное освещение по периметру ограждения, постовая телефонная связь и двухсторонняя электрозвонковая сигнализация.
Санитарно - защитная полоса вокруг первого пояса зона санитарной охраны должна иметь ширину не менее 100 м. На территории этой полосы необходимо:
1. Осуществлять регулирование отведение территорий для населенных пунктов, лечебных учреждений, промышленных и сельскохозяйственных предприятий, а также возможных изменений технологий предприятий, связанных с повышением степени опасности загрязнений водоисточников сточными водами.
2. Благоустраивать промышленные и другие предприятия, населенные пункты и отдельные здания, предусматривать организованное водоснабжение, канализирование, устройство водонепроницаемых выгребов, организацию отвода загрязненных поверхностных сточных вод и др.
3. Производить только рубки ухода за лесом и санитарные рубки леса;
4. Запрещается загрязнение территории нечистотами, мусором, навозом, промышленными отходами, размещение складов горюче-смазочных материалов, ядохимикатов, минеральных удобрений и др., а также кладбищ, скотомогильников, полей ассенизации, фильтрации, навозохранилищ, силосных траншей и др.
5. Запрещается применение удобрений и ядохимикатов.
