Методические рекомендации по выполнению контрольной работы №2.
Данилов И.А., Иванов П.М. Общая электротехника с основами электроники. М.: Высшая школа, 1983.
Обозначения условные графические в схемах. ГОСТ 2.728-74, 2.747-68, 2.730-732.785-74.
Попов В.С., Николаев С.А. Общая электротехника с основами электроники. М.: Энергия, 1976.
Усс Л.В. Красько А.С., Климович Г.С. Общая электротехника с основами электроники. Мн.: Высшая школа, 1990.
Теоретический материал для решения задач:

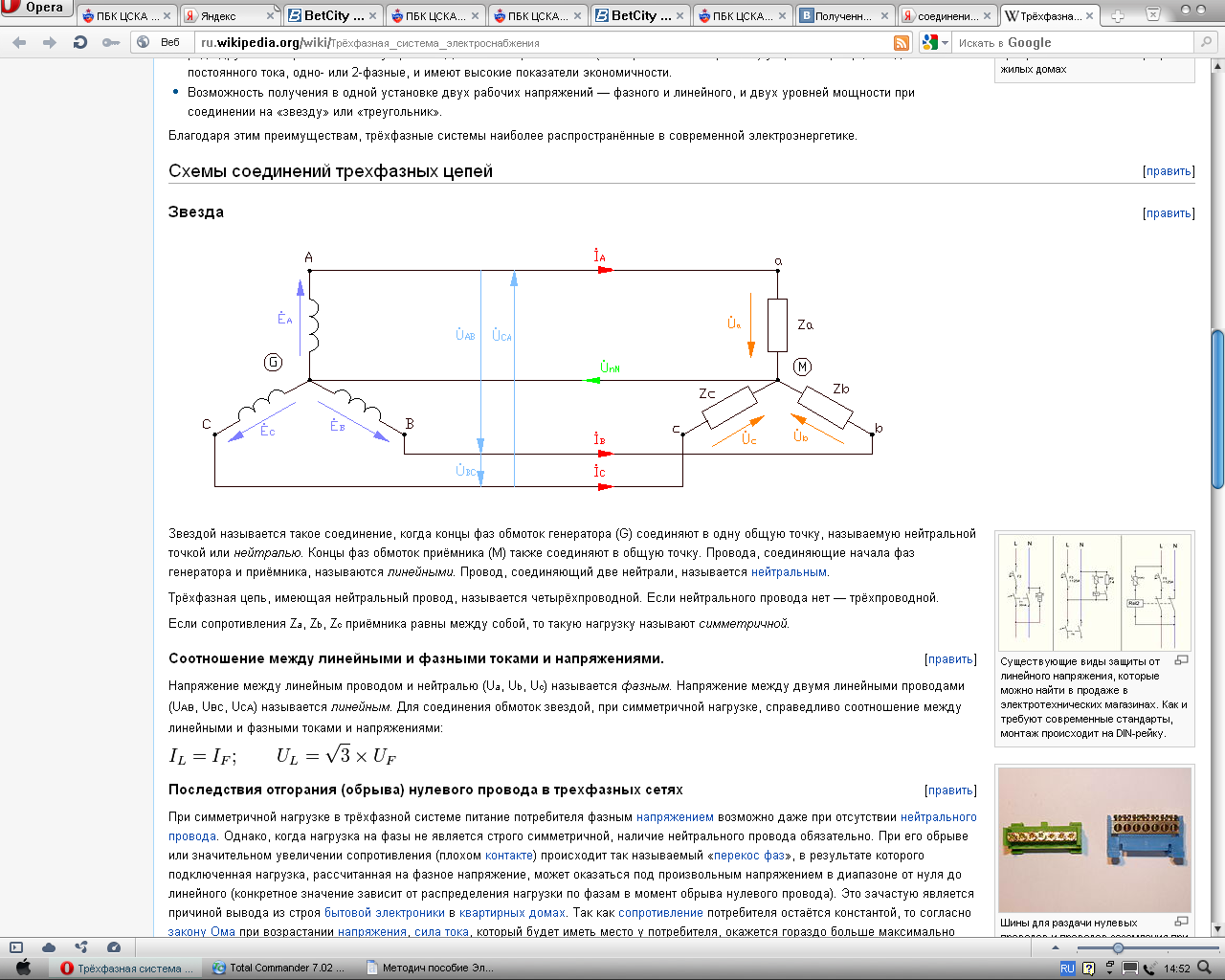

Звезда
Напряжение между линейным проводом и нейтралью (Ua, Ub, Uc) называется фазным. Напряжение между двумя линейными проводами(UAB, UBC, UCA) называется линейным. Для соединения обмоток звездой, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

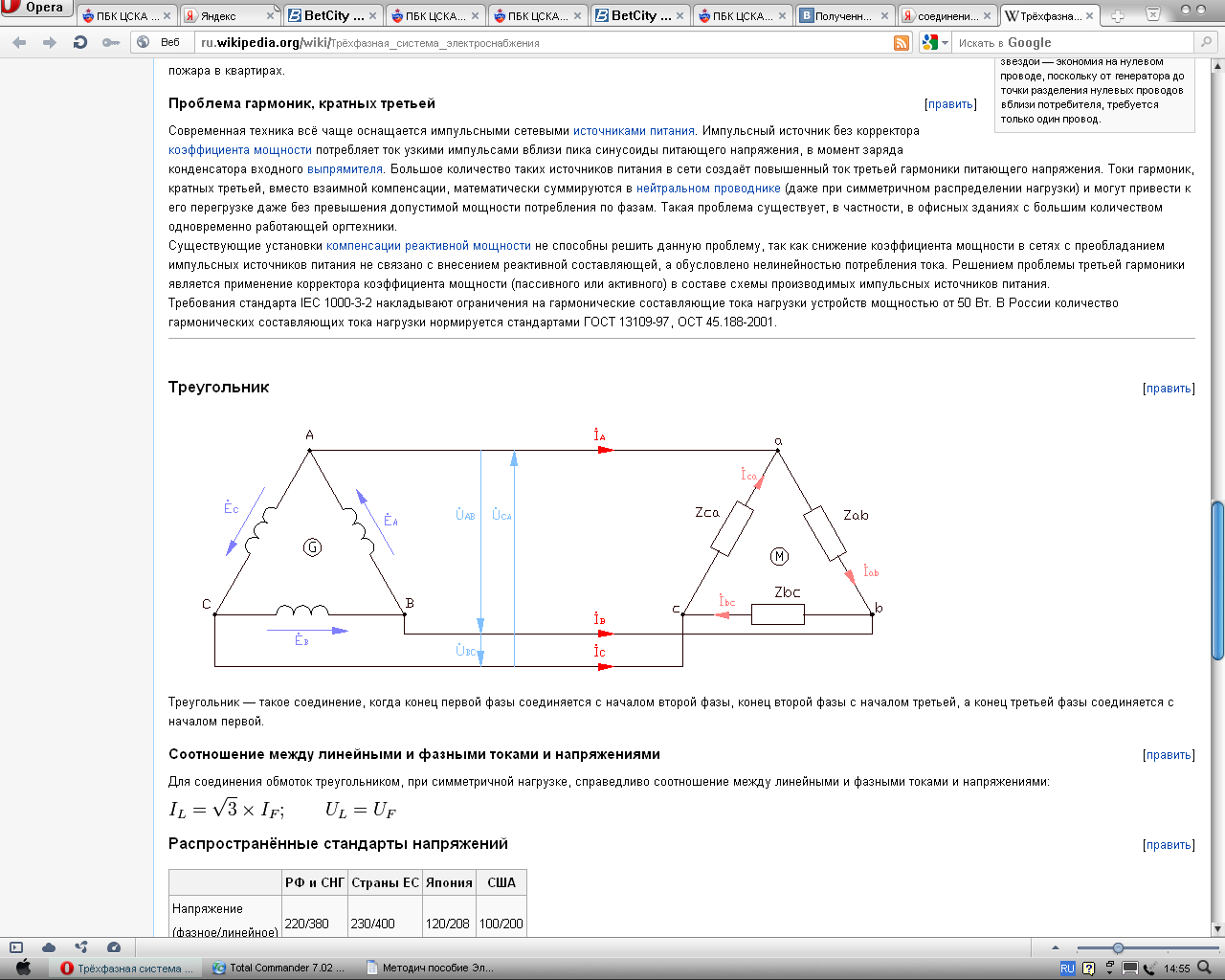

Треугольник

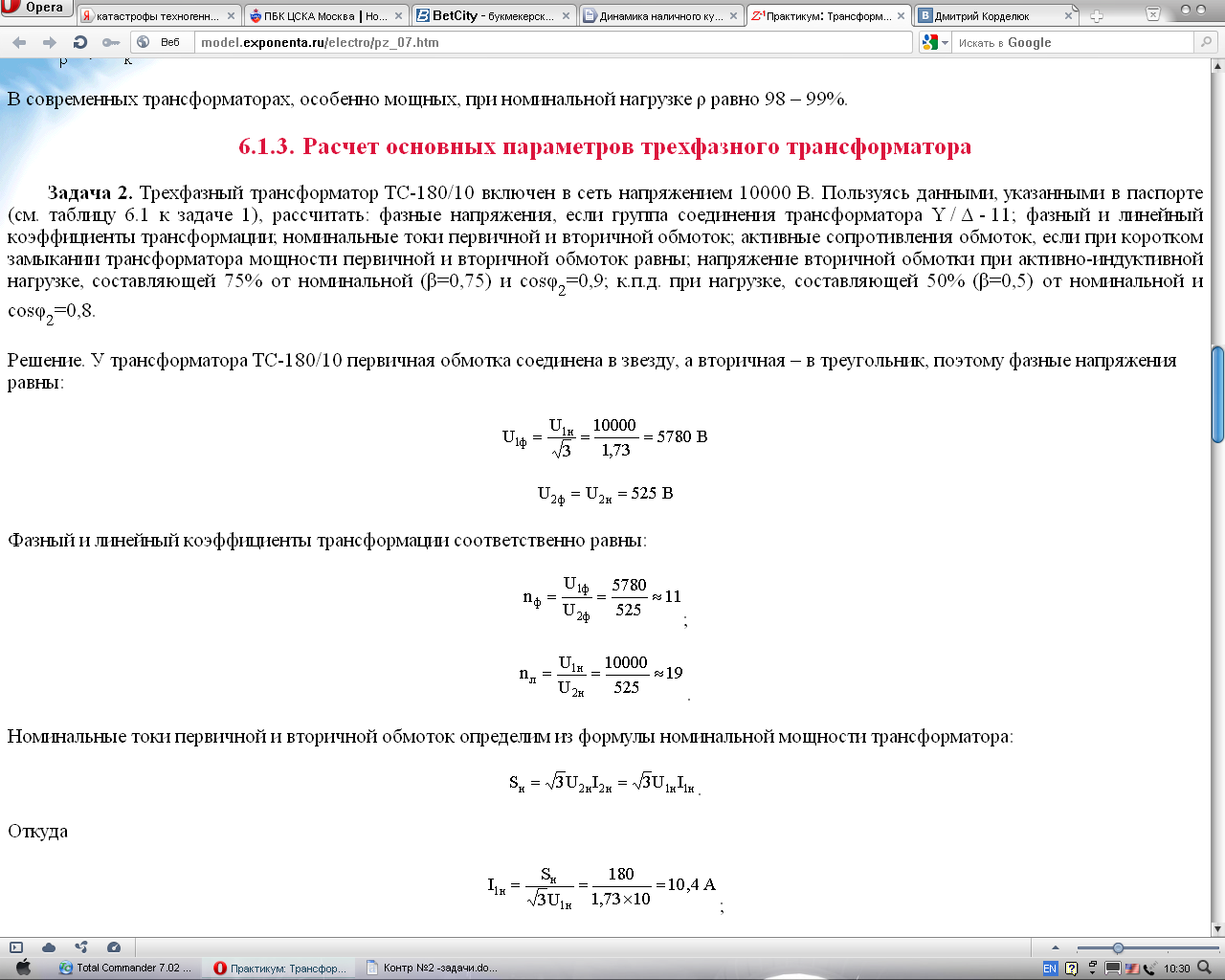

Мощность трехфазного трансформатора :
Фазный и линейный коэффициенты трансформации соответственно равны:
Номинальный ток трансформатора
I1H = ;
Автотрансформатор:
Коэффициент трансформации
В верхней части обмотки содержится
витков
Ток, потребляемый из сети,
Сечение провода остальной части обмотки , где j – плотность тока.
Экзаменационные вопросы по оэт и оэ
1. Электротехника как наука. Воздействие электрического тока на человека.
2. Электрический ток и его характеристики.
3. Электрическое сопротивление и проводимость.
4. Законы Ома.
5. Виды соединений резисторов.
6. Тепловое действие тока. Закон Джоуля-Ленца.
7. Короткое замыкание. Приборы защиты.
8. Законы Кирхгофа.
9. Магнитное поле и его характеристики.
10. Законы магнитной цепи.
11. Химическое действие тока. Законы Фарадея.
12. Химические источники тока.
13. Переменный ток и его основные параметры.
14. Цепь переменного тока с активным и реактивным сопротивлением.
15. Варианты последовательных цепей переменного тока
16. Треугольник сопротивлений и мощностей.
17. Построение векторной диаграммы токов и напряжений.
18. Трехфазные цепи переменного тока.
19. Соединение фаз источника и потребителя по схеме звезда и треугольник.
20. Мощность трехфазной цепи тока.
21.Электротехнические устройства как преобразователи электрической энергии.
22. Назначение и классификация электронных приборов.
23. Выпрямительное устройство.
24. Фотоэлементы.
25. Усилители.
26. Устройство и принцип работы однофазного трансформатора.
27. Режимы работы трансформатора.
28. Виды трансформаторов.
29. Виды измерений; погрешности измерений.
30. Классификация электроизмерительных приборов.
31. Генераторы и электродвигатели постоянного тока.
32. Генераторы и электродвигатели переменного тока.
33. Устройство и принцип действия асинхронного двигателя.
34. Пуск и регулирование частоты вращения асинхронного двигателя.
35. Электрические аппараты.
36. Устройство магнитного пускателя.
37. Триггеры.
38. Фоторезисторы.
39. Фотодиоды.
40. Запоминающее устройство.
41. Структура микро-ЭВМ.
42. Светоизлучающие диоды и оптроны.
43. Организация микро-ЭВМ.
44. Роль электротехники и электроники в выбранной профессии.
