Задача 1 (варианты 01-50)
Трехфазный трансформатор включен в сеть напряжением 10000 В (первичная обмотка соединена звездой, а вторичная треугольником). Пользуясь данными, указанными в таблице (см. согласно варианту), рассчитать (величины обозначенный «-»): номинальную мощность трансформатора; фазные напряжения, если группа соединения трансформатора Y/Δ; фазный и линейный коэффициенты трансформации; мощность потерь в обмотках при коротком замыкании; номинальные токи первичной и вторичной обмоток; активные сопротивления обмоток, если при коротком замыкании трансформатора мощности первичной и вторичной обмоток равны.
№ варианта |
SH, кВА |
U1Н, кВ |
U2Н, кВ |
U1ф, В |
U2ф, В |
I1H, А |
I2H, А |
R1,Ом |
R2, Ом |
nф |
nл |
Pк, кВт |
1 |
180 |
10 |
0,525 |
- |
- |
- |
- |
- |
- |
- |
- |
3 |
2 |
- |
10 |
0,62 |
- |
- |
- |
210 |
- |
- |
- |
- |
3,6 |
3 |
- |
10 |
0,6 |
- |
- |
10,4 |
- |
- |
- |
- |
- |
4 |
4 |
200 |
10 |
0,55 |
- |
- |
- |
- |
- |
- |
- |
- |
4,2 |
5 |
320 |
10 |
0,48 |
- |
- |
- |
- |
5,6 |
- |
- |
- |
- |
6 |
220 |
10 |
0,7 |
- |
- |
12 |
- |
- |
- |
- |
- |
6 |
7 |
240 |
10 |
0,54 |
- |
- |
- |
- |
- |
0,038 |
- |
- |
- |
8 |
- |
10 |
0,6 |
- |
- |
- |
198 |
- |
- |
- |
- |
4 |
9 |
180 |
10 |
0,525 |
- |
- |
- |
- |
4,62 |
- |
- |
- |
- |
10 |
235 |
10 |
0,56 |
- |
- |
- |
- |
- |
0,056 |
- |
- |
- |
11 |
310 |
10 |
0,48 |
- |
- |
- |
- |
5,5 |
- |
- |
- |
- |
12 |
- |
10 |
0,55 |
- |
- |
- |
224 |
- |
- |
- |
- |
3,6 |
13 |
208 |
10 |
0,62 |
- |
- |
- |
- |
- |
- |
- |
- |
3,8 |
14 |
230 |
10 |
0,54 |
- |
- |
- |
- |
- |
0,04 |
- |
- |
- |
15 |
160 |
10 |
0,53 |
- |
- |
- |
- |
- |
- |
- |
- |
2,8 |
16 |
170 |
10 |
0,7 |
- |
- |
10 |
- |
- |
- |
- |
- |
3,2 |
17 |
224 |
10 |
0,48 |
- |
- |
- |
- |
- |
0,07 |
- |
- |
- |
18 |
- |
10 |
0,56 |
- |
- |
- |
190 |
- |
- |
- |
- |
3,56 |
19 |
204 |
10 |
0,47 |
- |
- |
12 |
- |
- |
- |
- |
- |
5,2 |
20 |
176 |
10 |
0,62 |
- |
- |
- |
- |
- |
- |
- |
- |
3,5 |
21 |
180 |
10 |
0,525 |
- |
- |
- |
- |
- |
- |
- |
- |
3 |
№ варианта |
SH, кВА |
U1Н, кВ |
U2Н, кВ |
U1ф, В |
U2ф, В |
I1H, А |
I2H, А |
R1,Ом |
R2, Ом |
nф |
nл |
Pк, кВт |
22 |
- |
10 |
0,62 |
- |
- |
- |
210 |
- |
- |
- |
- |
3,6 |
23 |
- |
10 |
0,6 |
- |
- |
10,4 |
- |
- |
- |
- |
- |
4 |
24 |
200 |
10 |
0,55 |
- |
- |
- |
- |
- |
- |
- |
- |
4,2 |
25 |
320 |
10 |
0,48 |
- |
- |
- |
- |
5,6 |
- |
- |
- |
- |
26 |
220 |
10 |
0,7 |
- |
- |
12 |
- |
- |
- |
- |
- |
6 |
27 |
240 |
10 |
0,54 |
- |
- |
- |
- |
- |
0,038 |
- |
- |
- |
28 |
- |
10 |
0,6 |
- |
- |
- |
198 |
- |
- |
- |
- |
4 |
29 |
180 |
10 |
0,525 |
- |
- |
- |
- |
4,62 |
- |
- |
- |
- |
30 |
235 |
10 |
0,56 |
- |
- |
- |
- |
- |
0,056 |
- |
- |
- |
31 |
310 |
10 |
0,48 |
- |
- |
- |
- |
5,5 |
- |
- |
- |
- |
32 |
- |
10 |
0,55 |
- |
- |
- |
224 |
- |
- |
- |
- |
3,6 |
33 |
208 |
10 |
0,62 |
- |
- |
- |
- |
- |
- |
- |
- |
3,8 |
34 |
230 |
10 |
0,54 |
- |
- |
- |
- |
- |
0,04 |
- |
- |
- |
35 |
160 |
10 |
0,53 |
- |
- |
- |
- |
- |
- |
- |
- |
2,8 |
36 |
170 |
10 |
0,7 |
- |
- |
10 |
- |
- |
- |
- |
- |
3,2 |
37 |
224 |
10 |
0,48 |
- |
- |
- |
- |
- |
0,07 |
- |
- |
- |
38 |
- |
10 |
0,56 |
- |
- |
- |
190 |
- |
- |
- |
- |
3,56 |
39 |
204 |
10 |
0,47 |
- |
- |
12 |
- |
- |
- |
- |
- |
5,2 |
40 |
176 |
10 |
0,62 |
- |
- |
- |
- |
- |
- |
- |
- |
3,5 |
41 |
180 |
10 |
0,525 |
- |
- |
- |
- |
- |
- |
- |
- |
3 |
42 |
- |
10 |
0,62 |
- |
- |
- |
210 |
- |
- |
- |
- |
3,6 |
43 |
- |
10 |
0,6 |
- |
- |
10,4 |
- |
- |
- |
- |
- |
4 |
44 |
200 |
10 |
0,55 |
- |
- |
- |
- |
- |
- |
- |
- |
4,2 |
45 |
320 |
10 |
0,48 |
- |
- |
- |
- |
5,6 |
- |
- |
- |
- |
46 |
220 |
10 |
0,7 |
- |
- |
12 |
- |
- |
- |
- |
- |
6 |
47 |
240 |
10 |
0,54 |
- |
- |
- |
- |
- |
0,038 |
- |
- |
- |
48 |
- |
10 |
0,6 |
- |
- |
- |
198 |
- |
- |
- |
- |
4 |
49 |
180 |
10 |
0,525 |
- |
- |
- |
- |
4,62 |
- |
- |
- |
- |
50 |
235 |
10 |
0,56 |
- |
- |
- |
- |
- |
0,056 |
- |
- |
- |
Задача 2 (варианты 01-50)

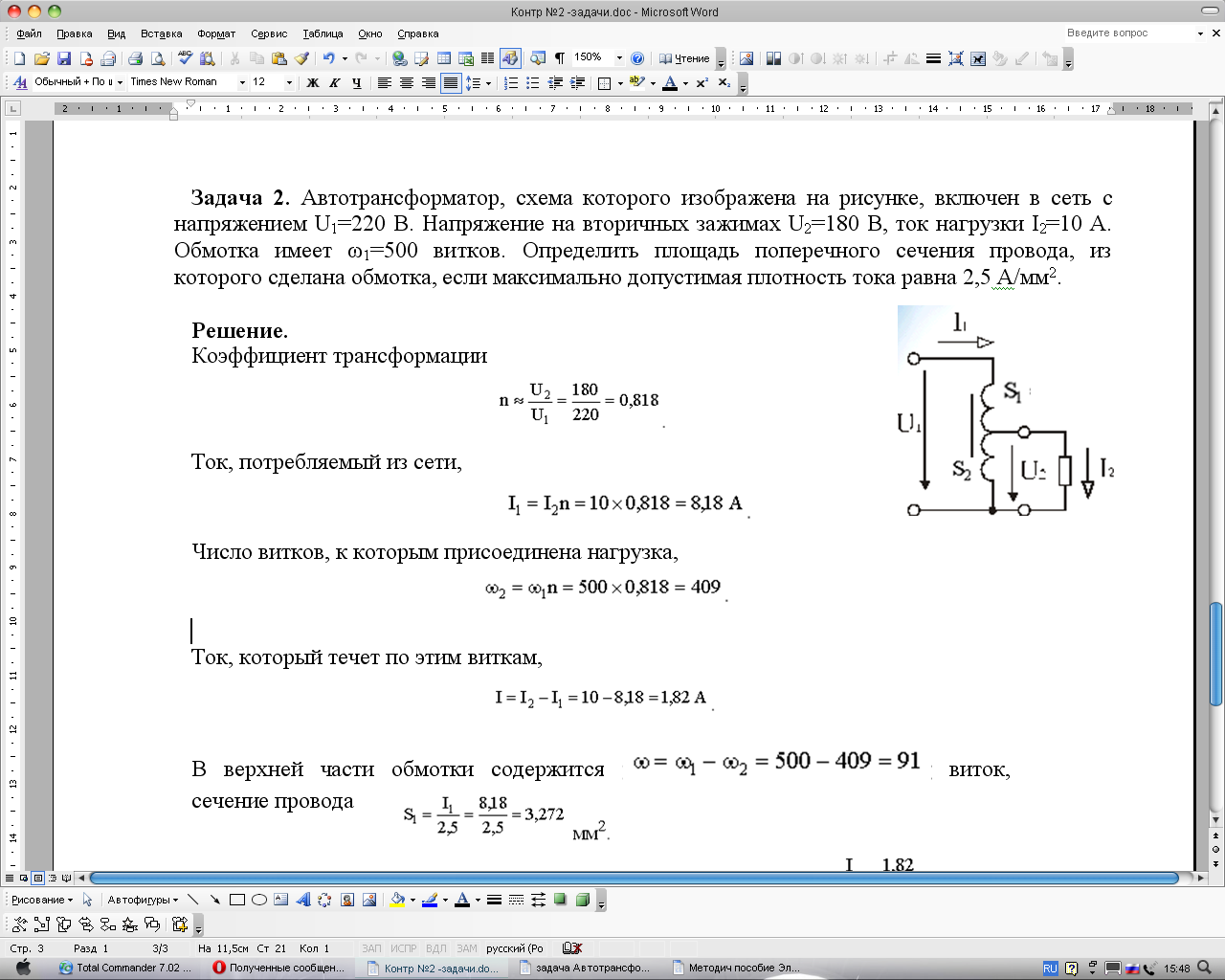

Автотрансформатор, схема которого изображена на рисунке, включен в сеть с напряжением U1. Напряжение на вторичных зажимах U2, ток нагрузки I2. Обмотка имеет ω витков. Определить (в зависимости от варианта): количество витков на обоих обмотках; ток нагрузки I2 и ток потребляемой из сети I1; число витков в верхней и нижней части обмотки ω1 и ω1; коэффициент трансформации n; площадь поперечного сечения S1 и S2 провода, из которого сделана обмотка, если максимально допустимая плотность тока равна j.
