Розв’язок

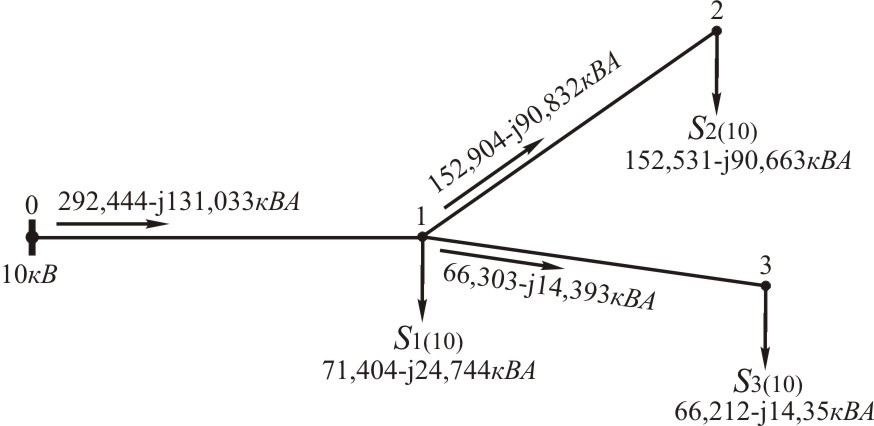

На рисунку 5.7 зображена розрахункова схема з потокорозподілом, отриманим у прикладі 5.1.
Рисунок 5.7 – Розрахункова схема з потокорозподілом
Втрата напруги на ділянці 0-1:
кВ.
Визначаємо напругу у вузлі 1:
кВ.
Втрата напруги на ділянці 1-2:
кВ.
Визначаємо напругу у вузлі 2:
кВ.
Втрата напруги на ділянці 1-3:
кВ.
Визначаємо напругу у вузлі 3:
кВ.
Приклад 5.3 Визначити втрати потужності та напруги на ділянках мережі 10 кВ з прикладу 5.1 шляхом її моделювання в програмному пакеті MATLAB та порівняти їх з результатами розрахунків у прикладах 5.1 і 5.2.
Розв’язок
Зберемо модель розподільної мережі напругою 10 кВ в пакеті MATLAB (рисунок 5.8), для чого використаємо створену у лабораторній роботі №2 універсальну модель лінії та модель двохобмоткового трансформатора (див. лабораторну роботу №3).
Рисунок 5.8 – Модель розподільної мережі напругою 10 кВ з вимірювальними приладами
Методика розрахунку параметрів схем заміщення ліній та трансформаторів наведена у лабораторних роботах №2 і №3.

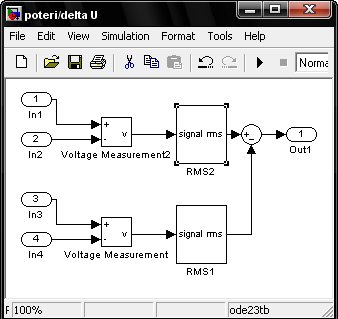

Для вимірювання втрати напруги (алгебраїчної різниці напруг) необхідно створити блок , внутрішня структура якого показана на рисунку 5.9.
Рисунок 5.9 – Структура блоку для вимірювання втрати напруги

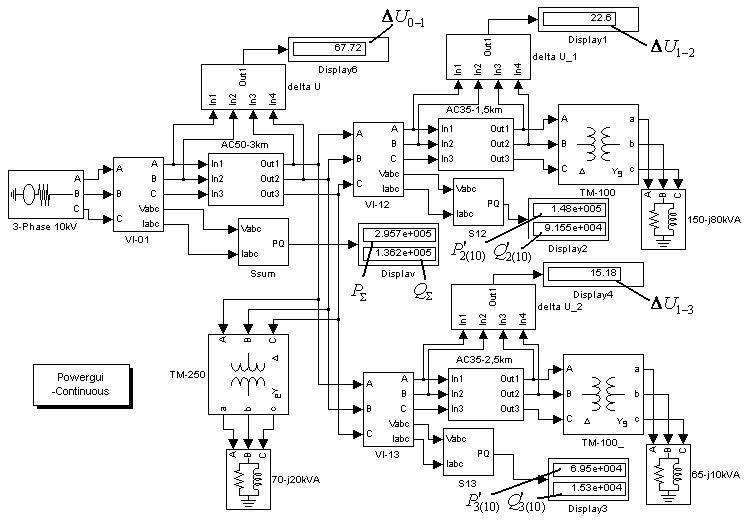

Після запуску процесу моделювання режиму створеної моделі електричної мережі отримуємо результати, представлені на рисунку 5.10.
Рисунок 5.10 – Модель розподільної мережі напругою 10 кВ з результатами моделювання потужностей та втрат напруги

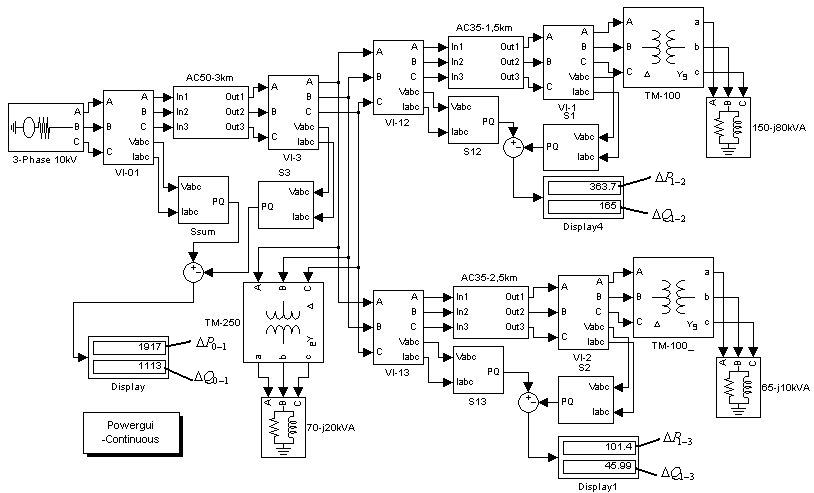

Для знаходження втрат потужності на ділянках розподільної електричної мережі напругою 10 кВ необхідно визначити різницю потужностей, виміряних на початку і в кінці кожної ділянки за допомогою блоків 3-phase Instantaneous Active & Reactive Power (рисунок 5.11).
Рисунок 5.11 – Модель розподільної мережі напругою 10 кВ з результатами моделювання втрат потужності
Результати розрахунків та моделювання втрат потужності та напруги зведемо в таблицю 5.5.
Таблиця 5.5 – Результати розрахунків та моделювання параметрів нормального усталеного режиму розподільної мережі напругою 10 кВ
Параметри нормального усталеного режиму |
Значення параметрів нормального усталеного режиму на ділянках електричної мережі отримані шляхом розрахунків/моделювання |
||
0-1 |
1-2 |
1-3 |
|
Активна потужність на початку ділянки, кВт |
292,444/295,700 |
152,904/148,000 |
66,303/69,500 |
Реактивна потужність на початку ділянки, кВАр |
131,033/136,200 |
90,832/91,500 |
14,393/15,300 |
Втрати активної потужності на ділянці, кВт |
1,833/1,917 |
0,373/0,364 |
0,091/0,101 |
Втрати реактивної потужності на ділянці, кВАр |
1,064/1,113 |
0,169/0,165 |
0,041/0,046 |
Втрата напруги на ділянці, В |
67,000/67,720 |
23,000/22,600 |
14,000/15,800 |
З метою спрощення розрахунків втрат потужності використовувалось номінальне значення напруги у вузлах мережі, що й обумовило несуттєву відмінність результатів розрахунку та моделювання (див. таблицю 5.5).
