Тема 3. Дешифрирование аэро-космических снимков.
Задание .Выполнить камеральное сельскохозяйственное дешифрирование аэроснимка.
Изучить по рекомендованной литературе[1], [2], [3], [4] виды, методы и способы дешифрирования, содержание и точность сельскохозяйственного дешифрирования.
При вычерчивании за основу принять требования к оформлению и условные знаки, изученные в курсе «Топографическое и землеустроительное черчение». Границы сельскохозяйственных угодий и растительного покрова показать точечным пунктиром, границы линейных контуров (дорог, гидрографии, населенных пунктов) – сплошной линией. Принять следующие минимальные размеры контуров в масштабе плана, подлежащие выделению:
пашня – 4 мм2;
залежь, сенокос, пастбище и их подвиды – 10 мм2;
несельскохозяйственные объекты – 50 мм2.
Минимальные размер линейных контуров 1 см.
Тема 4. Обновление и корректировка планов и карт.
Задание .Выполнить корректировку фрагмента плана по материалам аэрофотосъемки.
Используя рекомендуемую литературу[1], [3], [4] изучить способы обновления и корректировки планово-картографического материала.
Сличить отдешифрированный снимок с планом, выявить участки, где произошли изменения границ и содержания контуров. Привести содержание плана в соответствии со снимком. Исправление ситуации выполнить красной тушью.
Если контур утрачен (распахана дорога), то его аккуратно зачеркнуть, если граница контура не изменилась, то зачеркнуть старые условные знаки, вычертить новые. В случае изменения конфигурации участка или появления нового контура перенос контуров на план со снимка выполнить методом графического трансформирования с помощью проективных сеток.
Построить взаимно проективные сетки методом центральных направлений. В качестве рабочей площади принять площадь ограниченную сеткой Романовского.
Наметить главную точку снимка в пересечении линий, соединяющих координатные метки. Разделить противоположные стороны рабочей площади на равное число отрезков (по 5-10 мм). На одной стороне отрезки между собой должны быть равны. Положить на снимок восковку размером 20 х 20 см. Переколоть на нее все точки, отмеченные на сторонах рабочей площади, а также главную точку аэроснимка. Провести из центра линии на опорные точки сплошные, а на остальные – в виде штрихов со стороны рабочей площади до краев восковки.
Уложить восковку направлений на план таким образом, чтобы направления на точки а, б, с, д на восковке прошли через соответствующие точки плана. После этого отметить на сторонах четырехугольника а, б, с, д пересечения направлений на стороны сетки. На плане соединить прямыми линиями соответствующие точки, получить взаимно проективные сетки на плане и снимке. На снимке сетку вычертить красной тушью, а на плане карандашом. Изображение снимка, восковки центральных направлений дано на рис. 5.
По клеткам сетки перенести изменившуюся ситуацию с дешифрированного снимка на план, начертить красной тушью.
К сдаче контрольной работы предоставить:
отдешифрированный снимок,
восковку,
откорректированный план,
пояснительная записка с ответами на контрольные вопросы.
Контрольные вопросы
Назовите дешифровочные признаки (прямые и косвенные), которые применялись при расшифровке объектов, изобразившихся на данном снимке.
Опишите цифровую технологию обновления планов и карт по материалам аэрофотосъемки.
.

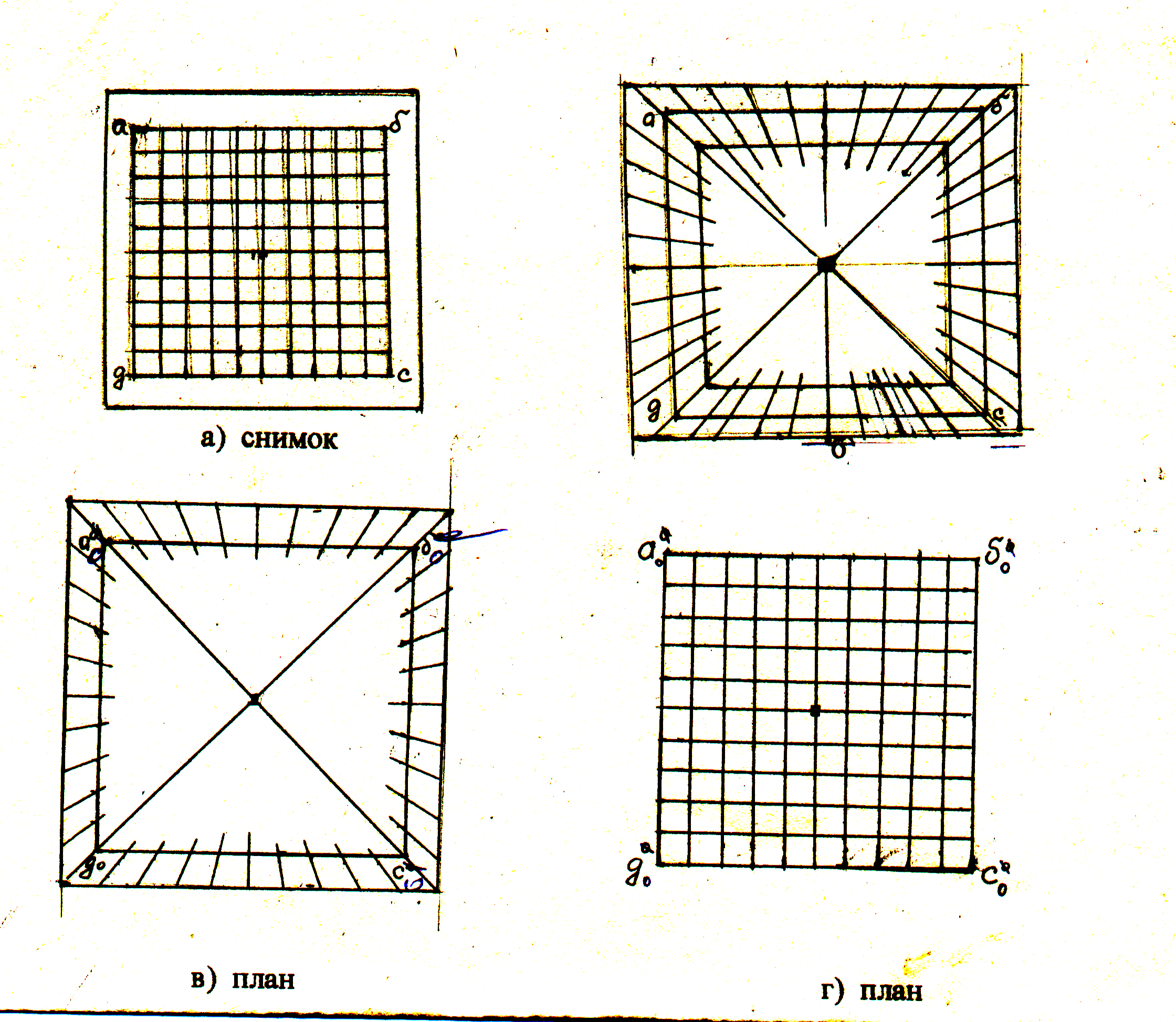

Рис. 5 Взаимно-проективные сетки,
построенные способом центральных направлений
