Контрольные вопросы
1. Покажите на чертеже элементы внутреннего и внешнего ориентирования снимка, в тексте дайте пояснения к ним.
2. Назовите закономерности изменения масштаба на наклонном аэроснимке равнинной местности.
3. Назовите точки, которые не имеют линейных смещений за угол наклона и рельеф местности на наклонном снимке.
4. Назовите точки, через которую проходят центральные направления без искажений за угол наклона и за рельеф местности.
5. Укажите пути уменьшения искажений за угол наклона и за рельеф, пути устранения искажений на аэроснимке.
Рис. 2 Образец оформления аэрофотоснимка
Образец вычислений
Исходные данные:
фокусное расстояние f = 150 мм;
высота фотографирования Н = 2200 м;
угол наклона аэроснимка = 2о;
угол разворота снимка = 5о.
Таблица 2
Координаты точек
Номер точки |
Х, мм |
Y, мм |
Z, м |
1 |
55,0 |
65,0 |
70,5 |
2 |
–35,0 |
75,0 |
100,9 |
3 |
–35,0 |
–25,0 |
180,7 |
4 |
75,0 |
–45,0 |
120,0 |
Определение положения точек с и n
Хс = –2,62 мм, Ус = 0,
Хn = –5,24 мм, Уn = 0.
Вычисление масштабов
.
Вычисление максимального отклонения знаменателя масштаба от среднего значения из-за влияния рельефа
Вычисление предельной относительной ошибки определения длины линии при использовании среднего масштаба
Таблица 3
Определение линейных смещений точек
из-за влияния угла наклона аэроснимка
Номер точки |
rс, мм |
с |
, мм |
1 |
86,4 |
41,5 |
–1,56 |
2 |
81,7 |
108,5 |
–0,62 |
3 |
40,9 |
213,3 |
0,31 |
4 |
89,7 |
326,5 |
–1,62 |
Таблица 4
Определение линейных смещений точек за рельеф местности
Номер точки |
rn, мм |
H, м |
n , мм |
1 |
87,7 |
–55,1 |
–2,68 |
2 |
80,7 |
–24,7 |
–0,91 |
3 |
38,9 |
55,1 |
0,97 |
4 |
92,0 |
–5,2 |
–0,22 |
Примечание. Графическую часть задания можно выполнить не на реальном снимке, а на условном листе чертежной бумаги. Принять стандартный размер снимка 18 х 18 см, наметить координатные метки по средине сторон условного снимка.
Задание 2. Выполнить измерения на аэроснимке
Изучить методы и точность измерения длин линий и способы перенесения проекта в натуру, используя рекомендуемую литературу [1], [3], [4].
Порядок выполнения
Определить частный масштаб аэрофотоснимка. Для этого опознать на плане и аэроснимке три-четыре идентичные контурные точки, составляющие два базиса. Их длина должна быть как можно длинее, не короче 6 см.
Рекомендуется одно из приведенных на рис. 3 расположение точек. Измерить длины базисов на снимке и плане с точностью 0,1 мм. По результатам измерений вычислить частные масштабы по формулам
(13)
и
, (14)
где L – длина базиса на плане;
l – длина базиса на аэроснимке;
М – знаменатель масштаба плана.

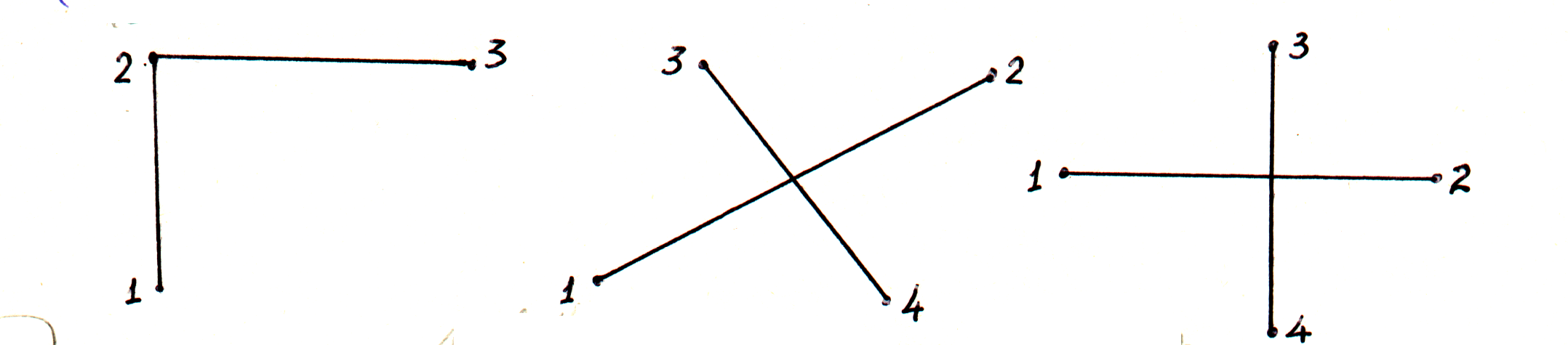

Рис. 3. Расположение базисов
Вычислить средний масштаб аэроснимка по формуле
(15)
Составить рабочий чертеж для перенесения в натуру проектной площадки, намеченной на аэроснимке красным цветом
Используя контурную нагрузку аэроснимка, выбрать наиболее эффективный способ перенесения проекта. На снимке наколоть и подписать точки, используемые для линейных промеров. На листе чертежной бумаги составить рабочий чертеж (абрис ) в произвольном масштабе с указанием всех промеров. Для определения длин линий на местности использовать средний масштаб.
Для зачета представить:
– расчеты по определению масштаба аэроснимка;
рабочий чертеж для перенесения проекта в натуру.
Образец расчетно-графической части
Определение масштаба аэроснимка
l = 136,2 мм, l = 179,8 мм, m = 13197,
l = 116, 1 мм, l = 152,7 мм, m = 13148,
М = 10000, mср = 13172.
Проектный объкт – площадка а, б, с, д.
Метод определения – сочетание створов и перпендикуляров.
