Дослідження нівелірів з компенсаторами.

Мета: дослідити якість компенсації та час демпфування в нівелірах з компенсаторами.

Дослідження складається з двох частин:

1. визначення часу демпфування (гасіння коливань) – це час між закінченням постукування по зоровій трубі і припиненням коливань зображення.

Час демпфування повинен бути менший двох секунд.

2. дослідження якості компенсації.

Суть дослідження полягає в тому, що нівелір встановлюють строго в створі та посередині між рейками і визначають п’ять перевищень при різних положеннях бульбашки круглого рівня (посередині, спереду, ззаду, справа, зліва). Відстань між рейками – до 100 м. Критерієм точності є різниця першого перевищення та середнього з останніх чотирьох. Якщо ця різниця не перевищує допустимої різниці перевищень на станції, то нівелір придатний для нівелювання відповідного класу точності (5 мм для IV кл.; 3 мм для ІІІ кл.; 1 мм для ІІ кл.; 0,5 мм для І кл.). Приклад подано в табл. 10.

Для нівелювання І та ІІ класів діапазон роботи компенсатора має бути більшим 8’, для ІІІ та ІV класів – більшим 15’.

Таблиця 10

Дата: 20.10.09 р. Нівелір: Н-3К, №32164 Спостерігав: Р.Німкович

№ пере-вищення	Відліки з рейки			hсер
	З	П	З-П
1	1334 6133	1850 6648	-516 -515	-515,5
2	1331 6133	1850 6648	-519 -515	-517
3	1333 6135	1850 6650	-517 -515	-516
4	1333 6134	1850 6649	-517 -515	-516
5	1332 6131	1849 6648	-517 -517	-517

h_сер=-516,5 h_сер-h₁=-515,5-(-516,5)=-1,0 мм

Кожен студент має зробити висновок про придатність компенсатора для нівелювання відповідного класу та про якість демпфування.

Лабораторна робота № 5

Будова та технічні характеристики електронних тахеометрів, gps-приймачів

Мета: вивчити будову та технічні характеристики електронних тахеометрів та комплекту GPS-приймачів.

Електронні тахеометри призначені для вимірювання горизонтальних та вертикальних кутів, відстаней (похилих та приведених до горизонту) та перевищень. Крім того, сучасні тахеометри можуть вирішувати багато прикладних інженерних задач: обчислення площ, недоступних віддалей, винесення проектних точок в натуру (на місцевість) та деякі інші.

Будова електронних тахеометрів

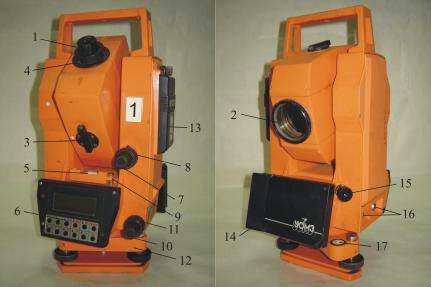

Тахеометр 3Та5 складається з (рис. 18): 1 – окуляр; 2 – об’єктив; 3 – візирка; 4 – кремальєра; 5 – циліндричний рівень; 6 – панель з дисплеєм та клавішами; 7 – закріпний гвинт ВК; 8 – навідний гвинт ВК; 9 – юстувальні гвинти циліндричного рівня; 10 – закріпний гвинт ГК; 11 – навідний гвинт ГК; 12 – підставка з піднімальними гвинтами; 13 – батарея; 14 – панель з картою пам’яті; 15 – оптичний центрир; 16 – гнізда для з’єднання з ПК; 17 – круглий рівень.

Рис. 18. Будова електронного тахеометра 3Та5.

Повний комплект включає базовий комплект електронного тахеометра, комплект відбивачів, комплект віх, комплект зовнішнього джерела живлення і комплект джерела живлення від автомобільного 19абл.19лятора.

Для включення тахеометра потрібно виконати такі дії:

1. натиснути червону кнопку (зліва від табло) і утримувати її більше 2 с;

2. при включенні на табло з’явиться повідомлення про присутність карти пам’яті, а потім з’явиться шаблон вимірювань (№т., горизонтальний та вертикальний кути; те ж плюс похила віддаль D; горизонтальний та вертикальний кути, горизонтальне прокладення D₀ та перевищення h; №т., X, Y, Z);

3. для початку роботи потрібно натиснути кнопку ENT. Після цього на місці вертикального кута з’явиться повідомлення NO INDEX. Тоді потрібно повернути зорову трубу вверх та вниз більше як на 20⁰. Прилад готовий до роботи.

Для вимірювань довжин ліній потрібно натискати кнопку MEAS.

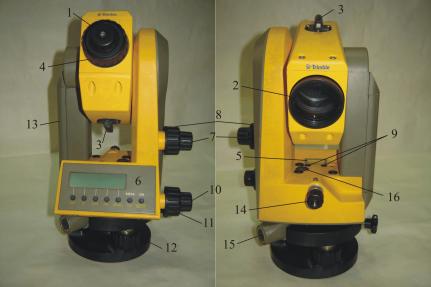

Тахеометр Trimble 3305 складається з (рис. 19): 1 – 13 див будову 3Та5; 14 – оптичний центрир; 15 – гніздо для з’єднання з ПК; 16 – круглий рівень.

Рис. 19. Будова електронного тахеометра Trimble 3305.

Технічні характеристики деяких тахеометрів наведені в табл. 11.

Таблиця 11

Технічні характеристики електронних тахеометрів

Характеристики	3Та5	Trimble 3305
Зорова труба: збільшення	30×	26×
Мінімальна відстань фокусування, м	1,5	1,5
Продовження табл. 11
Кутові вимірювання (гор./верт.)	5”/7”	5”
Компенсатор нахилу	±3’	±5’
Вимірювання відстаней: 1 призма	2-1000 м	1,5-3000 м
Шість призм	2-2000 м	---
Точність (СКП), мм	5+3D	2+2D
Час вимірювання, с (точний режим)	4	2
Безперервний режим	3	---
Карта пам’яті РСМСА, к-ть точок	1 Мб/11000	1900
Джерело живлення NiMH: напруга, В	6,6-8,8	6
ємність, А-год	1,2	1,3
Час роботи	5 год	1000 точок
Робоча температура	-20+500С	-20+500С
Маса (з акумулятором), кг	5,4	3,5
