Конструкціїй асортимент трилопатевих доліт
Долото трилопатевого різновиду – найбільш уживане з усіх лопатевих доліт і характеризується самим різноманітним асортиментом. Воно застосовується для різного призначення з різним приводом (ротором, турбобуром, електробуром, об'ємним двигуном і ін.). На відміну від одно-і дволопатевих доліт воно виконується в двох модифікаціях по конструкції промивного вузла:
із трьома звичайними, розташованими через 120° по окружності, промивними каналами;
із трьома каналами, оснащеними струминними соплами.
Корпус 1 трилопатевого долота виконується із сталі марки 40 і піддається термообробці. Лопасті 2 виготовляються з цієї ж сталі. В лезах лопастей розташовуються спеціальні пази, в які закріплюються основні ріжучі елементи: твердосплавні пластини (долото типу М) і їх подрібнені осколки (долото типу МС). В якості припою для закріплення ріжучих елементів використовують чавун. Бокові калібруючи поверхні ребер лопастей армуються вставними твердосплавними штирями 3 і релітом.
Стираючо-ріжучі лопатеві долота
Лопатеві долота цього типу, призначені для буріння глибоких свердловин, будь-яким способом з центральною і боковою промивкою у малоабразивних середніх породах. Ці долота відрізняються від двох- і трилопатевих відсутністю вигину і більшою товщиною лез лопат, більшою масивністю, армуванням лопат твердосплавними вставками не тільки по ребрах, але і по нижніх крайках (лезах) і наближенням випускних отворів промивного вузла до вибою. У цілому ці долота більш фрезуючої, ніж ріжучої дії. І загальний вид більше нагадує старі фрезерні, а не лопатеві долота. Ці долота випускаються в двох різновидах: із трьома і шістьма лопатами. Трилопатеві долота виготовляються типу МСЗ у двох модифікаціях: ЗИР-МСЗ і ЗИРГ-МСЗ, а шестилопатеві – типу С в модифікаціях 6ИР-С і 6 ИРГ – С.

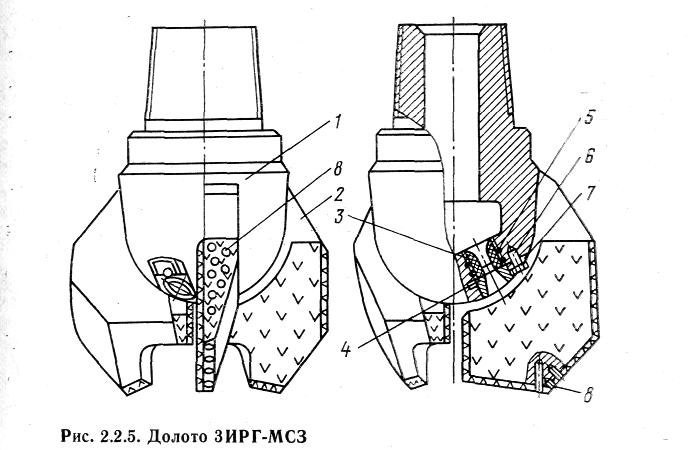

Долото ЗИРГ-МСЗ (рис. 1.5) складається з порожнистого корпуса, трьох лопат, штирів, які армують крайки, що вступають у контакт із породою, і промивного вузла із соплом, байонетною шайбою, стопорною шайбою, гвинтом 6 і ущільнюючими кільцями 5.
Рисунок 1.5 – Долото 3 ИР
Форма сопла і конструктивне виконання інших елементів промивного вузла ті ж, що й в описаному долоті 3 ЛГ. Вимоги до якості виготовлення, експлуатаційній характеристиці і надійності долота і його вузлів ті ж, що і по долоту 3 ЛГ. Нижні торці лопат 2 зрізані під кутом 45°, утворити гострокутну крайку, що ріже. З метою повного перекриття вибою гнізда під штирі 8 зміщені по лопатах відносно один одного. Проміжки поверхні між штирями наплавлені трубчастим зерновим релітом. Передні (набігаючі) поверхні лопат також наплавлені релітом. У двох лопат їхня центральна частина вирізом знизу укорочена по довжині і по висоті — приблизно наполовину, що сприяє зменшенню крутного моменту. Долота ЗИРГ випускаються 10 розмірів, і позначаються, наприклад, ЗИРГ-215,9 МСЗ.
Долота ЗИР відрізняються від долота ЗИРГ тільки відсутністю струминних сопів.
Долота 6 ИР (рис. 1.6) відрізняються від долота 3 ИР не тільки удвічі більшою кількістю лопат, але і більшою їх твердістю і масивністю.
Рисунок 1.6 – Долото 6 ИР
Три лопати 4 із шести виконуються укороченими, а інші три великі 2, 5 і 6 – звичайними з висотою h ребер, що калібрують, Тильна сторона кожної великої лопати зрізана в її торця під кутом 30°, що приводить до загострення торця у виді крайки і посиленню впливу, що ріже, на вибій шпари. Великі лопати розташовуються на рівній відстані одна від іншої по колу від укорочених лопат, що чергуються з великими. Укорочені лопати 4 допомагають великим калібрувати стінку свердловини і забезпечують центрування і стабілізацію положення долота в процесі буравлення. Верхні торці цих лопат розташовуються на рівні таких же торців великих лопат, а нижні торці – трохи вище випускних отворів промивних каналів. Усі торцеві, вхідні в контакт із породою поверхні укорочених і великих лопат армуються уставними твердосплавними штирями 3.
