10. Угловые измерения в полигонометрии
Основным способом измерения углов полигонометрии 4 кл., 1 и 2 разрядов является способ круговых приемов. Этим способом измеряют углы на пунктах, где есть более 2-х направлений. На пунктах, где 2 направления, производят измерение влево или вправо лежащих по ходу углов способом отдельного угла (без замыкания горизонта).
Измерение выполняют с помощью трехштативной системы.
Количество приемов в зависимости от класса или разряда:
приборы |
4кл. |
1р. |
2р. |
Тип Т2 |
6 |
2 |
2 |
Тип Т5 |
- |
3 |
2 |
Направления на стенные знаки в 4 кл. измеряют 3 круговыми приемами после окончания измерения углов по ходу. В 1 и 2 раз. измерения направлений производится по программе измерения основных углов. Результаты измерений должны быть в пределах допусков:
Угловые измерения |
Т2 |
Т5 |
Расхож. в полуприеме |
8,0˝ |
0,2˝ |
Расхож. в приеме |
8,0 |
0,2 |
Колеб. 2С в приеме |
12,0 |
- |
Повторное набл. начал. пункта в полуприеме |
8,0 |
0,2 |
Колебания м/у приемами |
8,0 |
0,2 |
При привязке к стенным знакам колебания, приведенные к общему нулю в отдельных приемах, не должны превышать 10˝ при расстояниях более 10 м и 15˝ при расстоянии менее 10 м. от вспомогательного до стенного знака.
При измерении углов на примычных пунктах расхождение м/у измеренным и исходным не должно быть более: 6˝ в 4 кл., 10˝ для 1 раз., 20˝ для 2 раз.
При наблюдении на визирные цели сигналов и пирамид должны учитываться элементы центрировки и редукции.
Если завершенные приемы не удовлетворяют допуску , то повторяют те из них, которые имеют наименьшее и наибольшее значения. Измерения повторяют на тех же установках лимба.
Основными источниками ошибок при угловых измерениях являются: инструментальные; личные ошибки наблюдателя (визирование, взятие отчета); внешние условия; ошибки за редукцию; ошибки за центрировку.
11. Способы измерения длин линий в полигонометрии: измерение линий оптическими дальномерами, параллактическим способом, светодальномерами,
Современные оптические дальномеры двойного изображения делятся по точности: низкой (относ. точ. 1:500), средней (1:1000-1:2000), точные (1:5000).
Точный оптический топографический дальномер ОТД двойного изображения с постоянным базисом и переменным параллактическим углом представляет собой самостоятельный прибор, предназначенный для измерения расстояний относит. ош. из одного приема 1:6000.
Обычно расстояние измеряют по горизонтально поставленной рейке, можно и вертикально поставленной, но это будет менее точно.
Горизонтально поставленную рейку устанавливают перпендикулярно измеряемой линии. Зрительную трубу наводят рейку так, чтобы разделительное ребро бипризмы делило рейку пополам.
При одном и том же расстоянии возможно несколько вариантов совмещений марок (первой со второй, первой с третей и т. д.) выбирают тот, при котором разность N м/у номерами совмещаемых марок максимальна.
Порядок измерения: поворачивают рычаг перекидного клина вверх, наводящим винтом измерительной части компенсатора совмещают изображения марок и берут отчет n1, определяют разность N1 между номерами совмещ-ых марок; поворачивают рычаг перекидного клина вниз, определяют n2 и N2. На этом заканчивается первый прием. Вычисляем параллактический угол βu = n1 – n2.
Измерение переменной части параллактического угла производят 6-10 приемами. Максимальное колебание м/у углами βu в различных приемах не должно превышать 0,15 делений. За окончательный угол берут средний из приемов.
Закончив измерение βu по одной стороне рейки, переходят к другой стороне.
Так стороны рейки имеют различные по величине базисы, величины параллактических углов β, измеренных по второй стороне, следует привести к масштабу второй стороны:
βприв = (βu′+ βk )+0,01*( βu′+ βk ), где βk – постоянная величина, создаваемая перекидным оптическим клином.
Максим. расхождение м/у средними значениями β по первой и второй сторонам рейки для одной линии не должно превышать 0,15 делений.
После измерений расстояний измеряют вертикальный угол наклона линии визирования. Вычисляют длину линии. Общая формула s = (l/2)*ctg (β/2).
Основными источниками ошибок: ошибка постоянного слагаемого, коэффициента дальномера и постоянной части параллактического угла, ошибка вследствие неточного редуцирования расстояния, ошибка дальномерной рейки, ошибка от неперпендикулярности плоскости рейки к измеряемой линии, ошибка за несимметричность установки рейки относительно измеряемого отрезка, за температуру, случайные ошибки наблюдателя, колебание изображения, рефракция.
В приборе Редта сочетается точный оптический теодолит, позволяющий измерять вертикальные и горизонтальные углы со ср. кв. Ош. 4-5˝, с прецизионным оптическим дальномером двойного изображения с постоянным диастимо-мертическим углом и переменным базисом, позволяющим измерять горизонтальные проложения с от. ср. кв. ош. 1:5000.
Порядок измерения: зрительную трубу наводят на рейку так, чтобы горизонтальная нить трубы делила рейку по горизонтали примерно пополам; поворотом кольца переключателя вправо до упора включаем дальномер двойного изображения; Вернер горизонтального круга подводят примерно в середину поля зрения трубы; совмещают микрометренным винтом штрихи верньера и рейки; берут отчет.
Полный отчет l складывается из отчетов по шкале рейки, верньера, оптического микрометра.
Основными источниками ошибок:
- ошибка постоянного слагаемого,
- коэффициента дальномера и постоянной части параллактического угла,
- ошибка вследствие неточного редуцирования расстояния,
- ошибка дальномерной рейки,
- ошибка от неперпендикулярности плоскости рейки к измеряемой линии,
- ошибка за несимметричность установки рейки относительно измеряемого отрезка,
- за температуру,
- случайные ошибки наблюдателя,
- колебание изображения,
- рефракция.
Измерение линий в полигонометрии параллактическим методом
Параллактический способ-косвенный метод определения расстояний с помощью малого базиса, разбиваемого или устанавливаемого поперёк измеряемой линии, и параллактических углов, под которыми базис рассматривается из концов линий. Измеряемая линия вместе с базисом и связующим их построением образует параллактическое звено. Применяется, если на трассе хода значительные по размерам препятствия, сильно пресеченная местность, для измерения отдельных линий.
П араллактический способ измерения линий, повышающий производительность труда по сравнению со способом непосредственного многократного отложения мерного прибора, заключается в построении базисной сети в виде параллактического звена с острыми углами, противолежащими короткому базису.

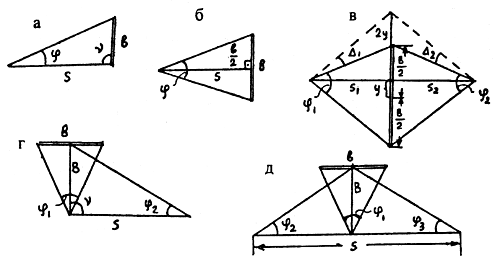

Схемы параллактических звеньев полигонометрии. а — звено треугольной формы; б — звено с симметричным расположением базиса относительно определяемой стороны; в — звено ромбической формы; г — сложное звено треугольной формы; д — сложное звено параллактической полигонометрии
Расстояние определяют тригонометрическим путём по точно измеренному малому базису и лежащему против него острому параллактическому углу и по измеренному с меньшей точностью прибазисному углу, который получается при пересечении базиса с определяемой линией.
В городских условиях и на строительных площадках в качестве базиса удобно применять двухметровые горизонтальные жезлы, изготавливаемые из инварного прута диаметром 8-12 мм, заключенного в дюралевую трубу диаметром 35-40 мм. Базисом является расстояние между визирными марками, укрепленными на концах инварного прута. Для установки жезла в горизонтальное положение используют круглый уровень, а в перпендикулярное к измеряемой линии — оптический визир.
Различные формы параллактических звеньев
1 . Звено треугольной формы (рис, а).
Контрольная формула для вычисления расстояния
При v ≈ 90°, sin (φ+v) ≈ cosφ ≈1, s≈b/φ; lns = lnb-lnφ
Относительная ошибка вычисленной линии зависит от относит ошибки измерения базиса и угла.
2 . Створно-короткобазисный сп-б (рис.б) .
3. Звено ромбической формы с ассиметричным базисом (рис, в). В этом случае
Или где Δsy = y2/s,y — величина несимметрии базиса. Значение
4. Звено ромбической формы с симметричным базисом — частный случай звена ромбической формы с асимметричным базисом, когда у = Δ1 = Δ2 = 0, в этом случае
, . 5. Сложное звено треугольной формы (рис. 1.9, г). По теореме синусов с учетом треугольника с базисом b получаем
При v = 90°
П ри mφ1 = mφ2 = mφ и mb = 0 имеем
6. Сложное звено, изображенное на рисунке 1.9, д, приводит к формулам Параллактические углы необходимо измерять с высокой точностью mφ = mβ = 1" теодолитами типа Т2. Для ослабления влияния длинно- и коротко-периодических ошибок делений лимба углы на визирные марки жезла целесообразно измерять на заранее выбранные части лимба, где ошибки в делениях минимальны, на этом же участке лимба нужно измерять параллактические углы и при компарировании жезла на полевом компараторе.Для определения длин линий необх след-ие приборы: оптич теодолит со штативом, два оптич центрира, две-три визирные марки, два-три штатива, базисный прибор БП-2 или 3.
Источники ош-к: неточное измерение базисов и параллактических углов – самая основная, несимметрия базисных марок, неточность в определении величины несимметрии базиса, неперпендик-ть расположнения базиса к измеряемой линии
Определение длины линии s по частям, каждую из которых в свою очередь находят из построения простых параллактических звеньев, называют створно-короткобазисным параллактическим способом.
Измерение линий в полигонометрии светодальномерами.
Для линейных измерений в инженерной полигонометрии наибольшее применение нашли светодальномеры и способы, основанные на косвенном определении расстояний.
Наибольшее распространение при инженерно-геодезических работах получили малые светодальномеры отечественного и зарубежного производства, обеспечивающие точность измерения 5-10 мм. Большие возможности открываются в области исследования деформаций сооружений большой протяженности за счет внедрения в практику высокоточных дифференциальных светодальномеров, позволяющих измерять приращения расстояний до 1 мм.
Общий принцип измерения длин линий светодальномерами основан на определении времени, которое затрачивают световые волны на прохождение измеряемого отрезка в прямом и обратном направлениях.
Д ля этого на одной из конечных точек отрезка устанавливают приемо-передающее устройство, на другой — отражатель. Световые волны посылаются передатчиком на отражатель, который в свою очередь направляет их на приемник. Если обозначить скорость распространения световых волн через v, а время их прохождения сигнала через τ, то длина линии D равна D = vτ/2.
Скорость распространения световых волн в вакууме известна и равна v0= 299 792 456 м/с. Скорость световых волн в воздухе вычисляют по формуле v = v0/n,
где n — показатель преломления воздуха, определяемый по температуре, давлению и влажности атмосферы.
Время τ прохождения световых волн от передатчика через отражатель к приемнику измеряют или непосредственно или косвенным методом. В зависимости от метода определения τ различают импульсные и фазовые дальномеры.
Импульсный дальномер имеет передатчик, являющийся генератором колебаний с устройством для образования импульсов. Приемник состоит из чувствительных элементов и устройства для преобразования поступающих сигналов к виду, удобному для измерений.
Фазовый светодальномер основан на определении времени τ путем измерения разности фаз незатухающих колебаний в нескольких диапазонах частот.
Светодальномерная полигонометрия
Время τ прохождения световых волн от передатчика через отражатель к приемнику измеряют или непосредственно или косвенным методом. В зависимости от метода определения τ различают импульсные и фазовые дальномеры.
