Г.5.2. Концепции реализации

Сегодня концепции реализации, оперирующие понятием «рабочее пространство», находятся на различных этапах разработки. Тем не менее, они наглядно свидетельствуют о важной роли этой концепция в будущем.

Г.5.2.1. Рабочее пространство (инфраструктура) aris

Концепция рабочего пространства (РП) ARIS, разработанная фирмой IDS Sheer AG в качестве прототипа, совместима с концепцией АБИ, поскольку ARIS Toolset предоставляет инструментальные средства моделирования и анализа на уровне инжиниринга процессов.

На уровне планирования и управления бизнес-процессами имеются специальные интегрированные продукты для пооперационного исчисления стоимости, мониторинга, составления графиков и регулирования мощностей, а также интерфейсы с продуктами сторонних поставщиков, например, MS Project.

На уровне workflow ARIS предоставляет функции создания прототипов и интерфейсы примерно с десятью разными системами workflow.

На уровне прикладных систем, помимо интерфейсов для работы со стандартными программными решениями типа SAP R/3 через процедуры вызова удаленных функций (RFC) и интерфейсов BAPI, если таковые имеются, представлены обобщенные (родовые) бизнес-объекты для решений, связанных с логистикой.

Прикладное ноу-хау хранится на уровне I в моделях-прототипах и служит для наполнения содержанием других уровней. Индивидуальная настройка моделей-прототипов позволяет адаптировать обобщенные бизнес-объекты, разработанные на уровне IV, к конкретным приложениям. На рис. 62 представлена архитектура рабочего пространства ARIS, где управление бизнес-объектами на сервере приложений осуществляется менеджером объектов. Связь данных с сервером приложений устанавливается при помощи независимого интерфейса с реляционными базами данных. Шлюз CORBA обеспечивает интерфейс с внешними системами, которые активизируются событиями. Система workflow в рабочем пространстве ARIS управляет процессами, происходящими в рамках бизнес-объектов и между ними, а также связями с внешними системами.

Связь клиентов Windows с сервером приложений реализуется через интерфейсы CORBA.

Бизнес-объекты можно конфигурировать на уровне моделирования, используя типы моделей уровня I.

Модели данных позволяют вводить дополнительные атрибуты или отбрасывать ненужные. Визуальные представления (экраны) бизнес-объектов создаются с помощью моделей шаблонов. Функции бизнес-объектов можно выбирать, используя модели функций. Модели процессов задают связь между функциями и моделями. Они также управляют процессами в рамках бизнес-объектов. Привилегии функций и данных описываются организационными диаграммами и диаграммами привилегий.

Г.5.2.2. Рабочее пространство sap

Бизнес-объекты и компоненты SAP, представленные на рис. 56 и 57, иллюстрируют ключевые элементы рабочего пространства SAP. Эти элементы включают модель-прототип SAP, где бизнес-процессы описываются диаграммами EPC, технологию интеграции ALE, бизнес-workflow SAP, технологию интерфейсов BAPI для бизнес-объектов и сами бизнес-объекты.

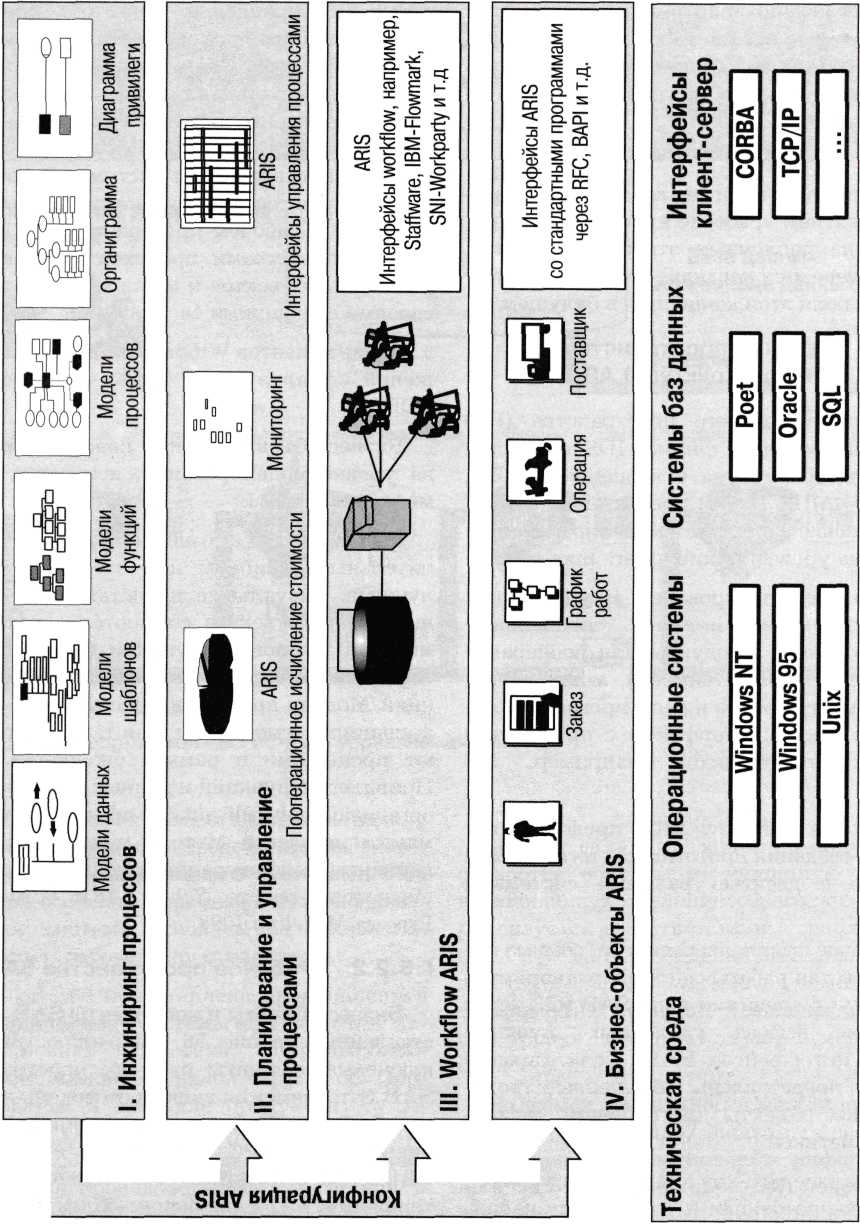

Рис. 62. Архитектура рабочего пространства ARIS

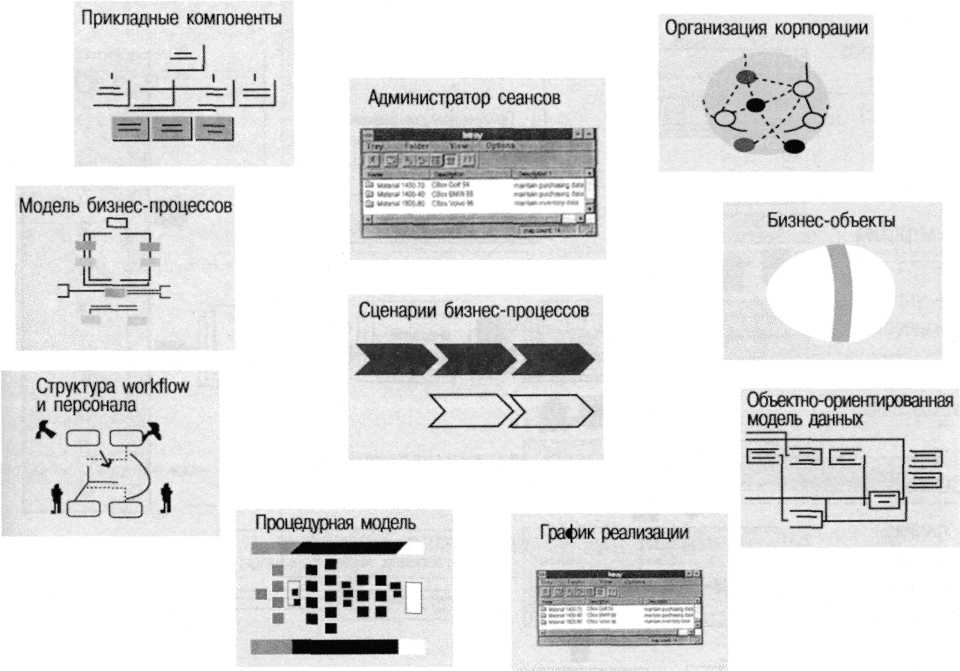

Рис. 63. Компоненты SAP Business Engineer

В концепцию рабочего пространства следует включить и SAP Business Engineer (BE) вместе с его возможностями конфигурирования, хотя этот элемент не упомянут. В общем виде Business Engineer представлен на рис. 63. Несмотря на индивидуальную разработку различных компонентов (BE, workflow, моделирование данных и т. д.), в настоящее время все более широкую популярность приобретает интеграция решений. Рабочее пространство SAP интегрирует не только программные решения SAP, но и решения сторонних производителей ПО. Это открывает путь к созданию комплексных решений для вертикальных рынков. В то же время рабочее пространство и технология SAP могут служить инструментарием при разработке пользователями собственных усовершенствований к SAP R/3.

Г.5.2.3. SNI-ComUnity

Инфраструктура, предложенная фирмой Siemens-Nixdorf, сочетает в себе систему workflow под названием Workparty, инструментарий для конфигурирования ComUnity и различные бизнес-объекты для промышленных приложений. Связывая средства моделирования ARIS на уровне I и (несколько позже) на уровне II, SNI создает концептуальную схему, в той или иной степени соответствующую концепции АБИ. Архитектура технической платформы Workparty представлена на рис. 64. Как видим, для нее характерно частое использование стандартов Microsoft.

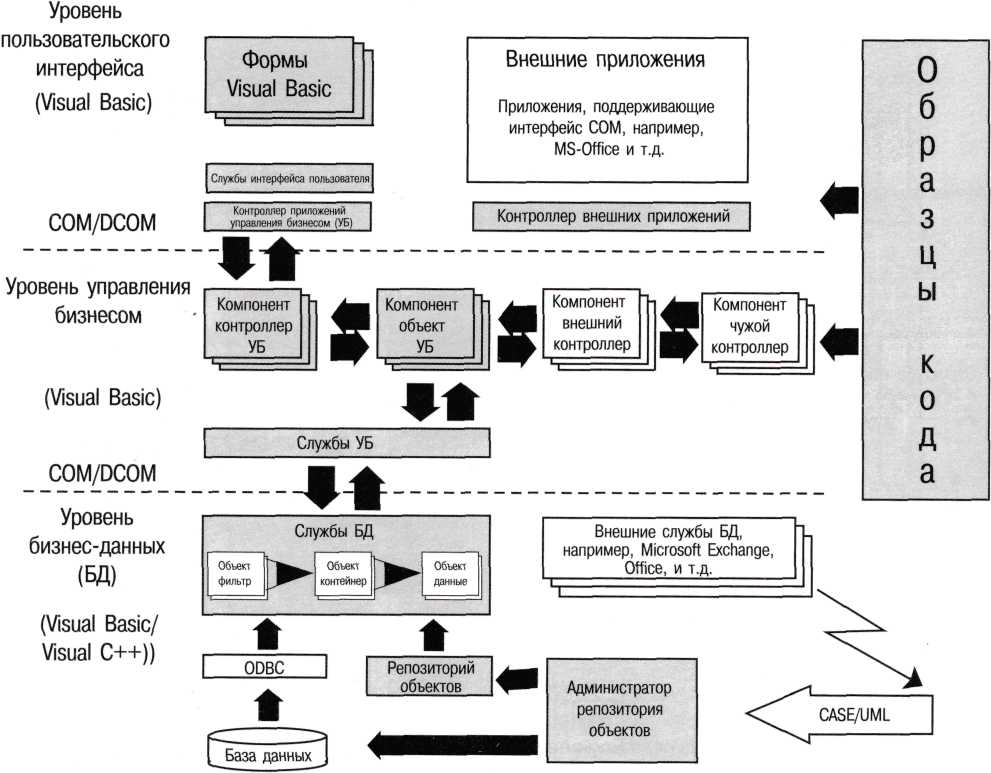

Рис.64. Архитектура SNI ComUnity
