2. Робоче вікно програми autocad

Залежно від вибору варіанту старту з'являється робоче вікно програми autocad. Стандартні налаштування но­вого документа в метричній системі вимі­рювання показані на рис. Такий же вигляд має і стандартне робоче вікно про­грами за умовчанням.

Вгорі, під рядком заголовку autocad 2002, розміщена стрічка меню, нижче якої - дві палітри інструментів: стан­дартна (Standard Toolbar) та палітра вла­стивостей об'єкта (Object Properties). Внизу розміщена стрічка стану, в якій відображаються поточні установки і ре­жими креслення, над нею - командна стрічка (як правило 3 рядки). Зліва роз­міщені палітри інструментів для виклику команд, які створюють і редагують гра­фічні об'єкти - перша палітра містить у собі інструменти для створення креслен­ня, а друга - інструменти редагування (модифікації). В середній частині пред­ставлена головна зона, в якій відобража­ються всі геометричні побудови, - вікно креслення або робоча область.

3. Спадні меню autocad

Стрічка спадних меню програми autocad за умовчанням містить наступні пункти:

♦ File (Файл) - робота з файлами: від­криття, збереження, друк, експорт та ін.;

♦ Edit (Редагування) - робота з фраг­ментами вікна креслення: виділення, копі­ювання, вирізання, вставка та ін.;

♦ View (Вигляд) - керування вікном креслення: промальовування, масштабу-вання та ін.; керування палітрами інстру­ментів;

♦ Insert (Вставка) - вставка зовніш­ніх об'єктів, динамічних зв'язків;

♦ Format (Формат) - керування па­раметрами об'єктів креслення, стилями, шарами та ін.;

♦ Тооl (Інструменти) - засоби керу­вання більшістю параметрів роботи за до­помогою діалогів;

♦ Draw(Креслення) - виклик функцій побудов графічних примітивів, тексту та ін.;

♦ Dimension (Розміри) - нанесення розмірів та керування їх параметрами;

♦ Мodify (Зміни) - редагування, зміна елементів креслення;

♦ Іmage (Зображення) - інтеграція та швидке конвертування сканованих зобра­жень, аеро- фотозйомок, інших растрових зображень для подальшого використан­ня в системі autocad;

♦ Window (Вікно) - керування багатовіконним інтерфейсом;

♦ Неlр (Допомога) - довідкова систе­ма з гіпертекстовими вказівниками.

4. Палітри інструментів autocad

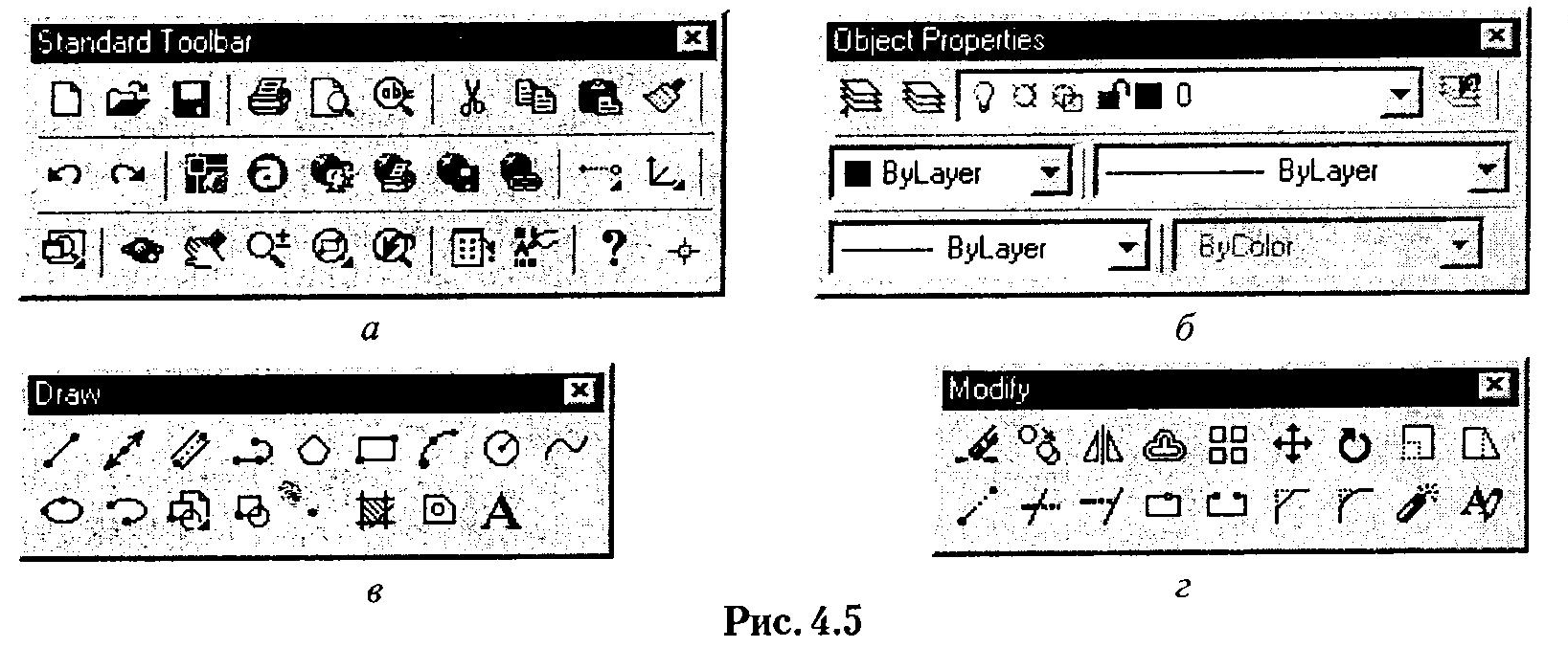

За умовчанням робоче вікно програми autocad містить чотири палітри інстру­ментів: стандартну, властивостей об'єкта, креслення та модифікації, зображені відповідно на рис. А-г.

Залежно від розміщення палітр інстру­ментів в межах робочого вікна розрізня­ють плаваючі (float) та закріплені (dock) палітри інструментів. Плаваючі палітри легко змінюють свій розмір та місцерозташування за допомогою миші. Також мишею можна змінювати статус палітри. Плава­ючу палітру можна зробити закріпленою, лише перетягнувши її мишею за межі вікна креслення, і навпаки, закріплена палітра перетворюється в плаваючу, якщо вона перетягується мишею у вікно креслення.

5. Стрічка стану

Стрічка стану розміщена внизу робо­чого вікна системи autocad. Вона містить динамічну інформацію про по­точні координати графічного курсорy та кнопки-піктограми режимів креслення, які працюють як перемикачі цих режимів. До них належать:

• SNАР (ПОКРОКОВА ПРИВ'ЯЗ­КА) - вмикає та вимикає режим покрокового пересування графічного курсорy по вуз­лах сітки. Або викликом кон­текстного меню на кнопці-піктограмі;

• GRID (СІТКА) - вмикає і вимикає сітку креслення. При включеній прив'язці до сітки полегшується процес рисування точних геометричних об'єктів.

• ORTHO(ОРТО) - вмикає та ви­микає ортогональний режим креслення. Він передбачає задання тільки тих точок, які лежать на прямій, що проходить через попередньо вказану точку і паралельна осям X або У поточної системи координат;

• POLAR (ПОЛЯР) - вмикає та ви­микає режим полярного відслідковуван­ня креслення. Лінія відслідковування та підказка з'являються тоді, коли пряма, проведена через попередньо вказану точ­ку і курсор, проходить під кутом, близь­ким до кутів полярного відслідковування (за умовчанням це 90°). Стандартний набір кутів включає в себе 90°, 45°, ЗО ,22,5 ,18 ,15 , 10°, 5°. Можна також задати власну вели­чину кута у списку Increment angle;

• OSNAP (ОБ'ЄКТНА ПРИВ'ЯЗ­КА) - вмикає і вимикає режим об'єктної прив'язки

• OTRACK(ВІДСЛІДКОВУВАН­НЯ ПРИ ОБ'ЄКТНІЙ ПРИВ'ЯЗЦІ) вмикає та вимикає режим відслідковуван­ня при об'єктній прив'язці.

• LWT(ТОВЩИНА ЛІНІЙ) вми­кає та вимикає режим відображення ліній залежно з їх товщинами;

• MODEL/PAPER(МОДЕЛЬ/ АРКУШ) - вмикає та вимикає режим відображення розмітки моделі/розмітки аркуша;
