Тема 1. Вступ. Загальні поняття про систему комп’ютерної графіки.
Основні положення комп'ютерної графіки
Системи автоматизованого проектування(сапр)
Основні складові системи комп’ютерної графіки.
Графічно-орієнтоване комп'ютерне програмне забезпечення
Основи роботи з комп’ютерною графікою.
Види комп’ютерної графіки
Основні складові системи комп'ютерної графіки
Графічні редактори
Основні положення комп'ютерної графіки
Розвиток обчислювальної техніки, винахід персональних комп'ютерів і графічних дисплеїв як технічних засобів відображення графічної інформації привели до появи засобів генерації графічних зображень і автоматизованого виконання креслень - комп'ютерної графіки.
Комп'ютерна графіка - сукупність методів і способів перетворення за допомогою комп'ютера даних у графічне зображення і графічного зображення у дані (Державний стандарт України ДСТУ 2939-94. "Система оброблення інформації. Комп'ютерна графіка. Терміни та визначення ").
Комп'ютерна графіка у технічному кресленні - це сукупність засобів і методів зв'язку конструктора з комп'ютером при розробці конструкторської документації.
2. Системи автоматизованого проектування(сапр)
Одним із важливих компонентів сучасного виробництва є системи автоматизованого проектування (САПР). Комп'ютерна графіка, будучи підсистемою САПР (ГОСТ 27817-88), розв'язує найбільш трудомістку і важливу задачу САПР: автоматизація розробки і виконання конструкторської документації. Вона забезпечує створення, зберігання і обробку моделей геометричних об'єктів і їх графічне зображення за допомогою комп'ютера.
Використання комп'ютера в конструкторській діяльності значно полегшує У2 підготовку конструкторських та інших графічних документів, звільняючи конструктора від виконання рутинних і трудомістких графічних операцій, скорочує термін виготовлення документів і покращує їх якість. При автоматизованому виконанні креслення створюється "електронний" еквівалент креслення, а замість паперу і креслярських інструментів використовується екран дисплея, клавіатура і маніпулятор "миша".
В діалозі з комп'ютером можуть бути створені креслення як з використанням графічних примітивів, тобто неподільних графічних об'єктів: точок, відрізків, кіл, дуг і т.д., так і фрагментів раніше побудованих графічних зображень, наприклад, стандартних виробів, типових конструкцій і їх частин. Більш того, креслення можуть бути використані як елементи більш складних креслень, що значно полегшує роботу конструктора. Особливо ефективне використання комп'ютера при конструюванні виробів на базі параметрично заданих уніфікованих і типових елементів конструкцій. Задаючи значення параметрів, можна змінювати розміри і геометричну форму елементів, забезпечуючи багатоваріантність графічних зображень і креслень.
3. Основні складові системи комп’ютерної графіки.
Інший підхід до автоматизації конструкторської діяльності полягає в створенні тривимірних геометричних моделей виробів і одержанні на їх основі зображень на площині. Саме в цьому напрямі йде розвиток сучасних систем комп'ютерної графіки.

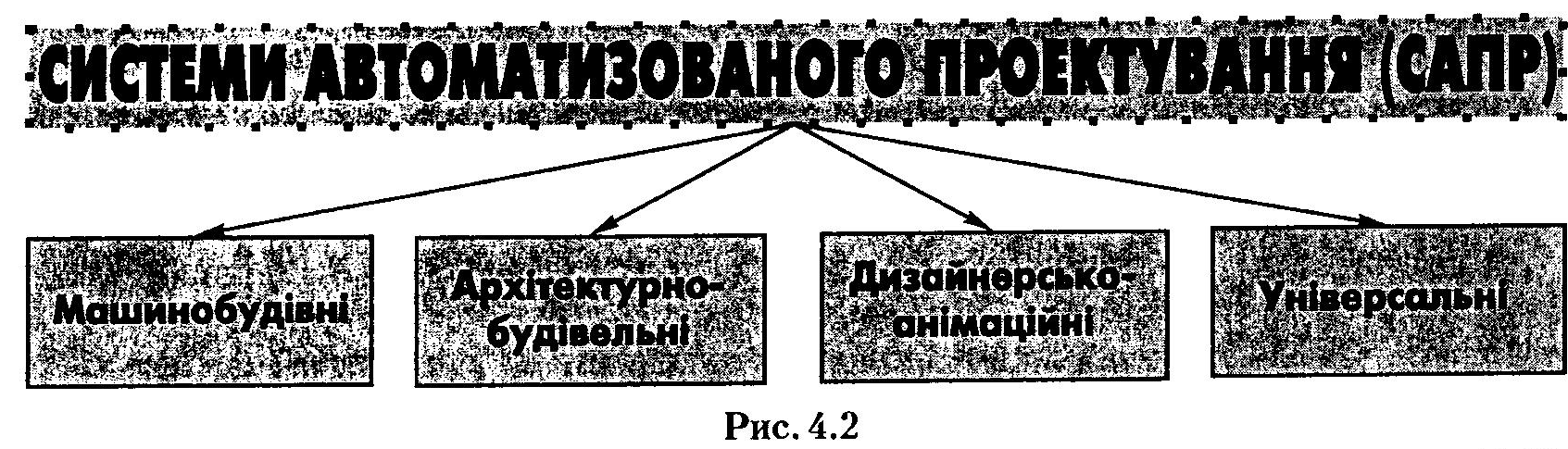

На рис. Зображено поділ систем автоматизованого управління (САПР) залежно від їхнього функціонального призначення. До машинобудівних САПР можна віднести такі прикладні пакети, як Mechanical Desktop, КОМПАС, до архітектурно-будівельних - archicad, Alphan, до дизай-нерсько-анімаційних - coreldraw, Adobe Ilustrator, ЗD Studio, до універсальних (популярних програмних продуктів без чіткого проблемного спрямування, які частково поєднують усі попередні) можна зарахувати autocad, denebacad та ін.
