4 Вимоги до оформлення графічної частини проекту

Креслення та схеми дипломного проекту виконуються згідно до вимог групи ГОСТів 2.ХХХ., ДСТУ 3321, ДСТУ 2391 та з чинними і гармонізованими міжнародними стандартами єдиної системі конструкторської документації (ЄСКД).

Приклад оформлення відомості технічного проекту надано в додатку Е.

Зразок оформлення конструкторської специфікації надано в додатку Ж.

Приклади основних написів наведено в додатку К.

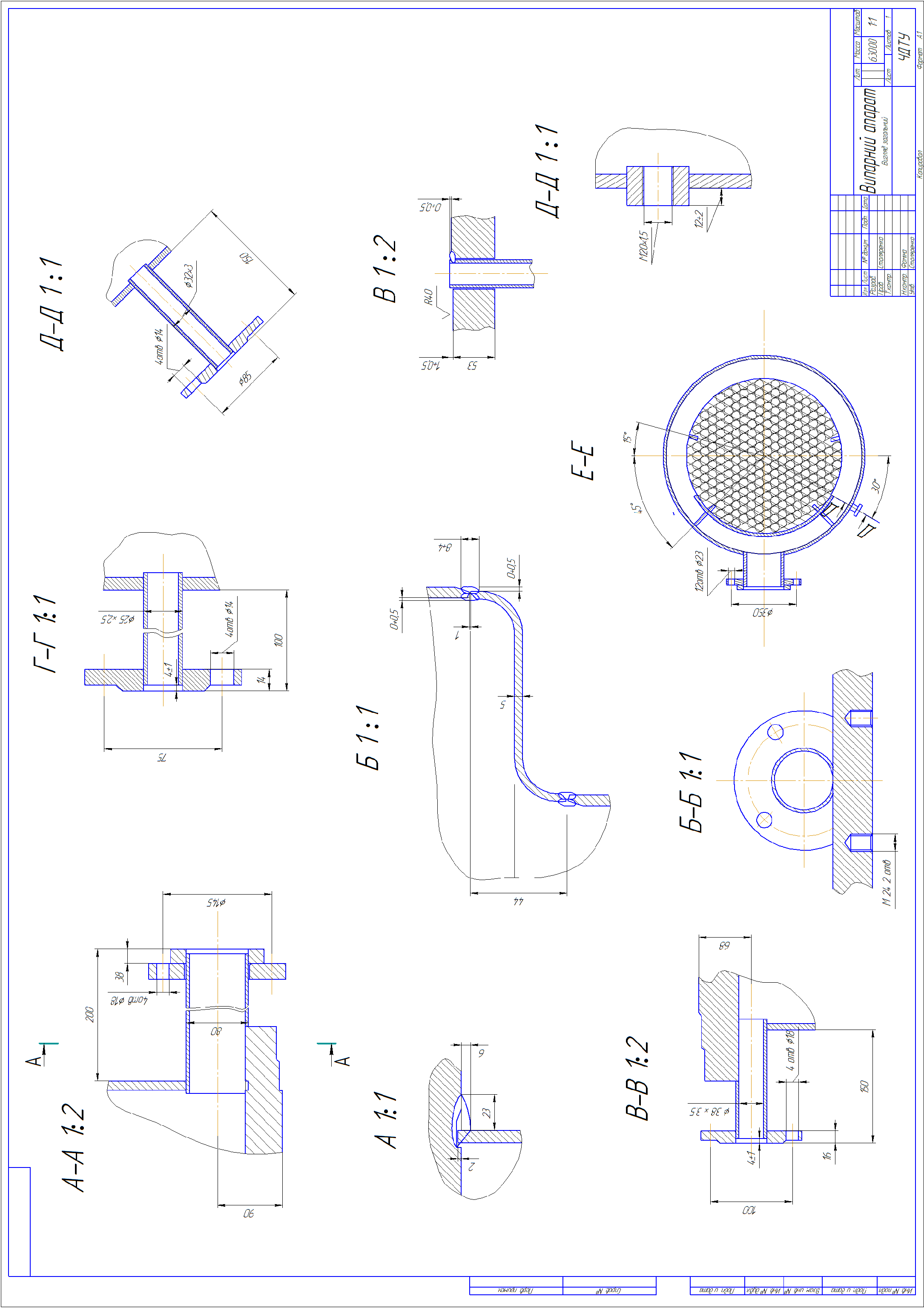

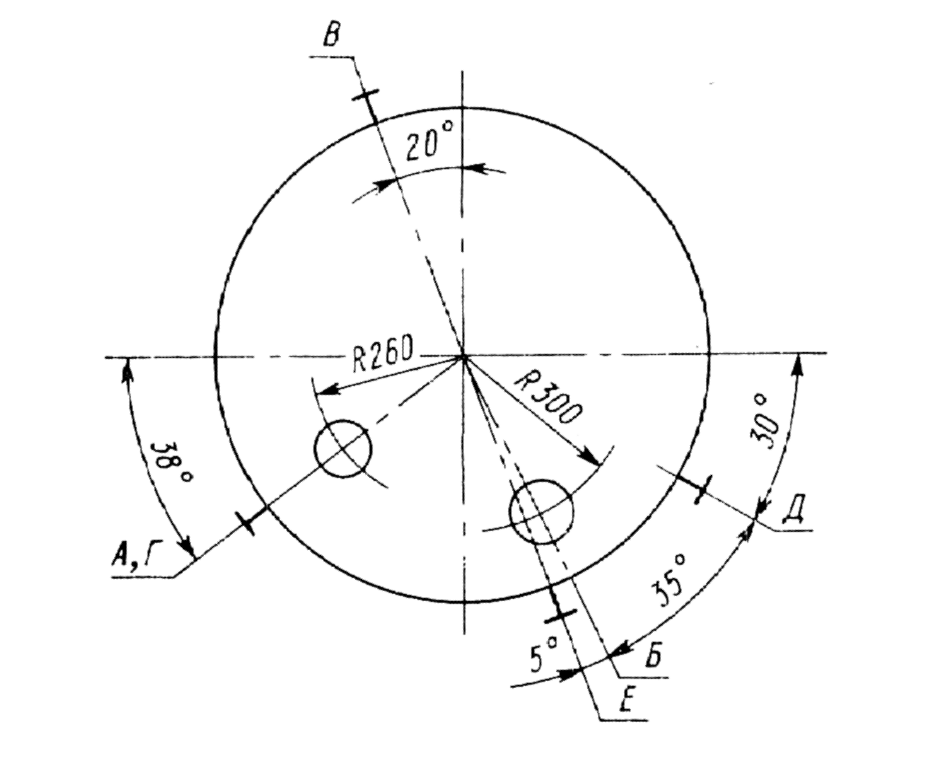

Зразки оформлення креслень надано в додатках Л, М, Н.

Креслення до розділу “Охорона праці” в додатку П.

Креслення до розділу “Економічні розрахунки” в додатку Р.

4 Рекомендована література

Література, яка рекомендується до виконання дипломного проекту:

4.1 Основна література

1. Атрощенко В.И., и др. Технология связаного азота. К.: Вища школа, 1985.-327с.

2. Кузнецов Л.Д. Синтез амиака. – М.:Химия. 1982.–296с.

3. Ганз С.П. Синтез амиака. – К.: Вища школа, 1983. – 280с.

4. Таважнянський Л.Л., Лобойко О.Я.,Гринь Г.І. та ін. Технологія зв’язаного азоту: Підручник. За ред.. Лобойко О.Я. – Харків: НТУ «ХПІ», 2007. – 536с.

5. Янковський М.Я., Демиденко І.М. Мельников Б.І. і ін. Технологія аміаку. – Дніпропетровськ: УДХТУ, 2004. – 300с.

6. Семёнов В.П. .–Производство амиака. – М.:Химия, 1985.–368с.

7. Олевский В.М. Производство азотной кислоты в агрегатах большой единичной мощности. – М.:Химия, 1985.–400с.

8. Позин М.Е., Зинюк Р.Ю. Физико-химические основы неорганической технологии: Учебное пособие для вузов. – Л.: Химия, 1985.–384с.

9. Караваев М.М., Засорин А.П., Клещев Н.Ф. Каталитическое окисление амиака. – М.: Химия, 1983. – 232с.

10. Астрелін І.М. та ін. Теорія процесів виробництв неорганічних речовин. –К.:Вища школа, 1992. – 399с.

11. Амелин А.Г. Технология серной кислоты: Учебное пособие для вузов.-М.: Химия, 1983. –360с.

12. Олевский В.М. Производство азотной кислоты в агрегатах большой единичной мощности. – М.: Химия, 1985. –400с.

13. Позин М.Е. Технология минеральных удобрений. – Л.: Химия, 1983. -336с.

14. Мельников Е.Я. и др. Технология неорганических веществ и минеральных удобрений. –М.: Химия, 1983.

15. Соколов Р.С. Химическая технология, т. 1,2 М: ГИЦ «ВЛАДОС». 2003

16. Лебедев Н.Н. Химия и технология основного органического и нефтехимического синтеза. – М.: Химия, 1988.

17. Олевский В.М. Технология аммиачной селитры. – М.: Химия, 1978.-310с.

18. Копилев О.Д., Соколов И.Д. Технология экстракционной фосфорной кислоты. – Л.: 1981. –290с.

19. Караваев М.М., Засорин А.П., Клещев Н.Ф. Каталитическое окисление аммиака. ─ М.: Химия,1983, -232с.

20. Кашкаров О.Д., Соколов И.Д. Технология калийных удобрений.–Л.: Химия, 1978.

21. Шокин И.Н., Крашенинников С.А. Технология соды. –М.: Химия, 1975. –288с.

22. Зайцев И.Д. и др. Производство соды. –М.: Химия, 1986. –312с.

23. Крашенинников С.А. Технология соды. –М.: Химия, 1988. –304с.

24. Федюшкин Б.Ф. Минеральные удобрения с микроэлементами. – Л.: Химия, 1989. –272с.

25. Комплексная азотно-кислотная переработка фосфатного сырья/А.Л.Гольдинов, Б.А. Копылёв, О.Б.Абрамов, Б.А. Дмитриевский.-Л.:Химия, 1982.-207с.

26. Горловский Д.М., Альтшулер Л.Н., Кучерявый В.И. Технология карбамида. – Л.: Химия, 1981- 364с.

27. Соколовский А.А., Яшке Е.В. Технология минеральных удобрений и кислот. ─ М.: Химия, 1979.-384с.

28. Наркевич И.П., Печковский В.В. Утилизация и ликвидирование отходов в технологии неорганических веществ. ─ М.:Химия, 1984.-240с.

29. Фрог Б.Н., Левченко А.П. Водоподготовка: Учебное пособие для вузов. М.Издательство МГУ, 1996 г. - 680с.

4.2 Додаткова література

31. Методы расчётов по технологии связаного азота (Под ред. В.И. Атрощенко).–К.:Вища школа, 1978. – 312с

32. Позин М.Е. Расчёты по технологии неорганических веществ. – Л.: Химия, 1977. – 466с.

33. Дыбина П.В. Расчеты в технологии неорганических веществ. – М.:Высшая шк., 1967. – 493с.

34. Справочник азотчика. – М.: Химия, 1986.–512с.

35. Кратный справочник физико-химических величин./Под ред. А.А.Равделя, А.П.Пономарёвой.– Л.: Химия, 1983.–232с.

36. Методи розрахунків в технології неорганічних виробництв (ч.1. Зв’язаний азот): Підручник / Лобойко О.Я., Товажнянський Л.Л., Слабун І.О. та ін. – Харків: НТУ «ХПІ», 2001.– 512с.

37. Автоматизация организационного проектирования промышленных предприятий./ В.И. Скурихин и др. - К.; Техника, 1992. - 197с.

38. Автоматические приборы, регуляторы и вычислительные системы. Справочное пособие / Под ред

39. Альперт Л.З. Основы проектирования химических установок. –М.: Высшая школа, 1989. –304с.

40. . Б.Д.Кошарского - М.: Машиностроение, 1976. -488с.

41. Гажаман В.І. Електробезпека на виробництві: Навчальний посібник. - К.; Охорона праці, 1998. - 272 с.

42. Гандзюк Н.П. Основи охорони праці; Підручник для студентів вузів. - 2-е вид. - К.: Каравела 2004. - 408 с.

43. Жидецький В.Ц. Основи охорони праці. Підручник для студентів вузів - Л.; Афіша, 2004. - 320 с.

44. Желібо Є.П. та ін. Безпека життєдіяльності; Навчальний посібник для студентів вузу., Л.; «Новий світ - 2000», 2002. - 328 с.

45. Кулаков М.В. Технологические измерения и приборы для химических предприятий. - М.: Машиностроение, 1983. - 180 с.

46. Лебедев О.Т. и др. Основы економики: Учебное пособие.- Изд. 2-е доп. 1997. - 224 с.

47. Основные процессы и аппараты химической технологии. Пособие по проектированию / Под ред. Ю.И.Дытнерского. - М.:Химия, 1991. - 494 с.

48. Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. - Л.: Химия, 1981. - 560 с.

49. Практикум із охорони праці. Навчальний посібник /В.Ц. Жидецький, В.С. Джигеррей, В.М. Сторожук, Л.В. Туряб / За ред. В.Ц. Жидецького, - Л.; Афіша, 2000 - 352 с.

50. Самуельсон П. Економіка: Підручник - Львів, Світ, 1993. - 492 с.

51. Методичні вказівки по проектуванню схем автоматизації технологічних процесів / В.Я. Кожухар, І.М. Попова, Ю.Ф. Каверін - ОДПУ: Одеса. - 2001.-56с.

52. Методичні вказівки до виконання курсової роботи з курсу «Організація та планування виробництва» для студентів хіміко-технологічних спеціальностей всіх форм навчання / Укл.; Ткаченко Є.А. - Черкаси; ЧІТІ, 1997. - 28 с.

53. Методичні вказівки до оформлення дипломних, курсових проектів і робіт для студентів хіміко-технологічних спеціальностей /Укл.: В.М.Головченко, Є.В.Мислюк, А.В.Громико, Г.С.Столяренко. - Черкаси: ЧІТІ, 2000. - 32 с. 17.

54. Ромашкина Л.Л. Альбом технологических схем химических производств / ГУУ, - М.: 2001.

55. ГОСТ 2.105 - 95. ЕСКД. Общие требования к тестовим документам.

56. ГОСТ 2.106 - 96. ЕСКД. Текстовые документы.

57. ГОСТ 2874-82. Вода питьевая. Гигиенические требования, контроль за качеством.

ДОДАТКИ

Додаток А

УДК 661.534

ДП

інв.№

Міністерство освіти і науки України

Черкаський державний технологічний університет

Кафедра хімічної технології неорганічних речовин

“ЗАТВЕРДЖУЮ”

зав. кафедри ХТНР, професор

___________Г.С.Столяренко

ТЕХНОЛОГІЧНА СХЕМА ВИРОБНИЦТВА

КАРБАМІДУ ПРОДУКТИВНІСТЮ 400000 Т/РІК

СПЕЦЧАСТИНА: СИНТЕЗ КАРБАМІДУ

Пояснювальна записка до дипломного проекту

ДП 09. ХТ35.05.00.000 ПЗ

Керівник проекту Виконавець

доцент к.т.н. Вязовик В.М. дипломник Гончар С.М.

_________________ _____________________

Консультанти:

1. Економіка _______________ Є.А. Ткаченко

2. Охорона праці _______________ В.І. Биков

3. Застосування ЕОМ _______________ В.М. Вязовик

4. Будівельні рішення _______________ Н.М. Фоміна

5. Нормоконтроль _______________ Н.М. Фоміна

Допущений до захисту

_________________

Захист з оцінкою

_________________

2009

Додаток Б

Форма № У-9.01

Черкаський державний технологічний університет _

(назва вузу)

Факультет Будівельний Кафедра ХТНР _

Спеціальність 7.091602 «Хімічна технологія неорганічних речовин» _

ЗАТВЕРДЖУЮ:

Зав. кафедрою _______________

"_____"________________2007р.

ЗАВДАННЯ

на дипломний проект (роботу) студентові

Харченко Олегу Володимировичу _

(прізвище, імя, по батькові)

1. Тема проекту (роботи) Технологічна схема виробництва складних комплексних добрив «Суперагро» продуктивністю 250000 т/рік. Стадія нейтралізації _

_

затверджена наказом по університету від "____"______________ 2007 р. № ____

2. Термін здачі студентом закінченого проекту (роботи) 30.05.2007 _

3. Вихідні дані до проекту (роботи) Продуктивність технологічної схеми _ 250000 т/рік. Співвідношення N:P:K = 15:15:15. Кількість робочих днів – 335 днів/рік. _

Спецчастина: стадія нейтралізації _

_

4. Зміст розрахунково-пояснювальної записки (перелік питань, що їх належить розробити) Вступ, 1 Обґрунтування продуктивності виробництва та вибір способу і технологічної схеми виробництва; 2 Характеристика продукції, сировини, допоміжних матеріалів, енергетичних носіїв; 3 Характеристика прийнятого методу виробництва. Хімізм та теоретичні основи і обґрунтування норм технологічних режимів; 4 Опис технологічної схеми виробництва; 5 Витратні коефіцієнти із сировини, напівпродуктів, допоміжних матеріалів та енергоносіїв; 6. Характеристика технологічного обладнання; 7 Автоматичне регулювання та контроль виробництва; 8. Екологічна безпека виробництва. Характеристика газових, рідких та твердих викидів; 9 Об’ємно – планувальні рішення;

10. Охорона праці; 11. Організаційно-економічний розділ; Висновки; Перелік посилань

_

5. Перелік графічного матеріалу (з точним зазначенням обов'язкових креслень)

1 ДП07.ХТ25.23.00.000 БР Технологічна схема виробництва складних комп- _

лексних добрив «Суперагро» продуктивністю 250000 т/рік. Стадія нейтралі-

зації. Плани на відм. 0,000, 12,000 та розріз 1-1 _

2 ДП07.ХТ25.23.00.000 ОП Схема захисного заземлення _

3 ДП07.ХТ25.23.00.000 ТС Технологічна схема виробництва складних комп- _

лексних добрив «Суперагро» продуктивністю 250000 т/рік. _

4 ДП07.ХТ25.23.00.000 ВЗ Сатуратор V = 32 м³. Креслення загального вигляду

5 ДП07.ХТ25.23.00.011 Штуцер. Болтове з’єднання _

6 ДП07.ХТ25.23.00.012 З’єднання кришка – корпус _

7 ДП07.ХТ25.23.15.000 Привід мішалки _

8 Плакат: Економічні показники проекту _

6. Консультанти з проекту (роботи) із зазначенням розділів проекту, що їх стосуються

Розділ	Консультант	Підпис, дата
		завдання видав	завдання прийняв
Економіка	Є.А. Ткаченко
Охорона праці	В.І. Биков
Застосування ЕОМ	В.М. Вязовик
Будівельні рішення	Н.М. Фоміна
Нормоконтроль	Н.М. Фоміна

7. Дата видачі завдання 01 березня 2007 р. _

Керівник _________________________________

(підпис)

Завдання прийняв до виконання ____________

(підпис)

Календарний план

Пор. №	Назва етапів дипломного проекту (роботи)	Термін виконання етапів проекту (роботи)	Примітка
1	Обґрунтування продуктивності
	виробництва та вибір
	майданчика для будівництва	07.03.2007
2	Технологічний розділ	04.04.2007
3	Контроль та автоматизація
	технологічного процесу	13.04.2007
4	Охорона праці	27.04.2007
5	Охорона навколишнього середо-
	вища	30.04.2007
6	Цивільна оборона	07.05.2007
7	Будівельні рішення	14.05.2007
8	Організаційно-економічний
	розділ	24.05.2007

Студент-дипломник _____________________

(підпис)

Керівник проекту _______________________

(підпис)

РВЦ ЧДТУ 2006. Зам № 378-06. Тир. 2000

Додаток В

РЕФЕРАТ

Дипломний проект: 232 с.; 20 рис.; 20 табл.; 48 джерел; 8 креслень;

2 плакати.

Мета проекту: Розробити технологічну схему синтезу карбаміду продуктивністю 400000 т/рік.

В проекті розглянуті існуючі методи та технологічні схеми виробництва карбаміду, хімізм та теоретичні основи процесу, обґрунтовано вибір методу виробництва, що проектується та потужність технологічної схеми.

Надано характеристику продукції, сировини, допоміжних матеріалів та енергетичних носіїв

Проведено розрахунок матеріальних та теплових балансів процесу синтезу карбаміду, розраховано витратні коефіцієнти.

В процесі виконання проекту розроблено технологічну схему, дано контроль та автоматизацію процесу, аналітичний контроль стадії синтезу карбаміду.

У розділі з екологічної безпеки виробництва надано характеристику газових, рідких та твердих викидів.

Представлено об`ємно − планувальні рішення виробництва.

Розроблені основні заходи з охороні праці та розраховані техніко економічні показники виробництва, що проектується.

Нововведенням у проекті є заміна сітчастих тарілок у колоні синтезу на провальні з різною перфорацією. Проведені розрахунки дозволяють зробити висновок, що такий технологічний прийом дозволяє без збільшення витрат сировини підвищити потужність основного апарату і за рахунок цього отримати річний економічний ефект 264000 грн.

КАРБАМІД, СТАДІЯ СИНТЕЗУ, СТРИПІНГ ПРОЦЕС, МАСООБМІН, ТЕХНОЛОГІЯ.

Додаток Д

Приклад оформлення змісту

ЗМІСТ

стор.

Вступ	3
1 Обґрунтування продуктивності виробництва та вибір способу і технологічної схеми виробництва	6
2 Характеристика продукції, сировини, допоміжних матеріалів, енергетичних носіїв	16
3 Характеристика прийнятого методу виробництва. Хімізм та теоретичні основи і обґрунтування норм технологічних режимів;	23
4 Опис технологічної схеми виробництва	33
5 Витратні коефіцієнти із сировини, напівпродуктів, допоміжних матеріалів та енергоносіїв	43
5.1 Розрахунок матеріального балансу виробництва	43
5.2 Розрахунок теплового балансу виробництва	55
5.3 Розрахунок витратних коефіцієнтів	70
6 Характеристика технологічного обладнання	73
6.1 Розрахунок та вибір основного технологічного обладнання	73
6.2 Розрахунок та вибір допоміжного технологічного обладнання	78
7 Автоматичне регулювання та контроль виробництва	86
8 Екологічна безпека виробництва. Характеристика газових, рідких та твердих викидів	92
9 Об’ємно – планувальні рішення	97
10 Охорона праці	107
11 Організаційно-економічний розділ	123
Висновки	140
Перелік посилань	142
Додатки	145

Додаток Д

ПЕРЕЛІК ПОСИЛАНЬ

Д.1 Зразок оформлення основної літератури

1. Астрелін І.М., Запольський А.К., Супрунчук В.І., Прокофєва Г.М. Теорія процесів виробництв неорганічних речовин. – К.: Вища шк., 1992. – 399 с.

2. Расчеты по технологии неорганических веществ / Под ред. М.Е. Позина. – Л.: Химия, 1977. – 493 с.

3. Позин М.Е. Технология минеральных удобрений. – Л.: Химия, 1989. – 352 с.

4. Горловский Д.М., Альтшукер Л.Н., Кучерявый В.И. Технология карбамида. – Л.: Химия, 1981. – 320 с.

Д.2 Зразок оформлення довідкової літератури

1. Справочник сернокислотчика / Под ред. Малина. – М.: Химия, 1971. – 744с.

2. Справочник азотчика / Под ред. Е.Я. Мельникова, Т.1. – М.: Химия, 1967. – 510 с.; т.2. – М.: Химия, 1986. – 462 с.

Д.3 Зразок оформлення статей з газет і журналів

1. Громико А.В., Столяренко Г.С. Дослідження процесів електрокаталітичної та електромагнітнокаталітичної активації бензину. // ІІІ Українська науковотехнічна конференція з ТНР “Сучасні проблеми технології неорганічних речовин” ДХТУ. м. Дніпропетровськ.  2006.  С. 27−29.

Д.4 Зразок оформлення патентів

1. А. с. №528049 СССР. Способ укрытия. Кл. Но1В 13/04, С.И. Федоров, Ф.А. Ким. Бюллетень изобретений, 1976, №36.

2. . Пат.№73368 В 01 D 53/32, F 01 N3/00 Спосіб каталітичної нейтралізації газів, що відходять від автотранспорту та пристрій для його здійснення. Столяренко Г.С., Фоміна Н.М., Вязовик В.М., Галенко М.В. Заявл. 07.03.2003. Опубл. 15.07.2005.Бюл.№7.

Д.5 Зразок оформлення стандартів

ГОСТ 2.105-95. ЕСКД. Общие требования к текстовым документам.

ГОСТ 2.106-96. ЕСКД. Текстовые документы.

ГОСТ 2.108-68. ЕСКД. Спецификация.

ГОСТ 2.109-73. ЕСКД. Основные требования к чертежам.

ГОСТ 2.305-68. ЕСКД. Изображения-виды, разрезы, сечения..

ГОСТ 2.307-68. ЕСКД. Нанесение размеров и предельных отклонений.

Д.5 Зразок оформлення посилань на web – сторінки

http://www.mon.gov.ua/main.php?query=education/higher

Додаток Е

Приклад оформлення відомості технічного проекту

Додаток Ж

Зразок оформлення конструкторської специфікації

Додаток К

Приклади основних написів.

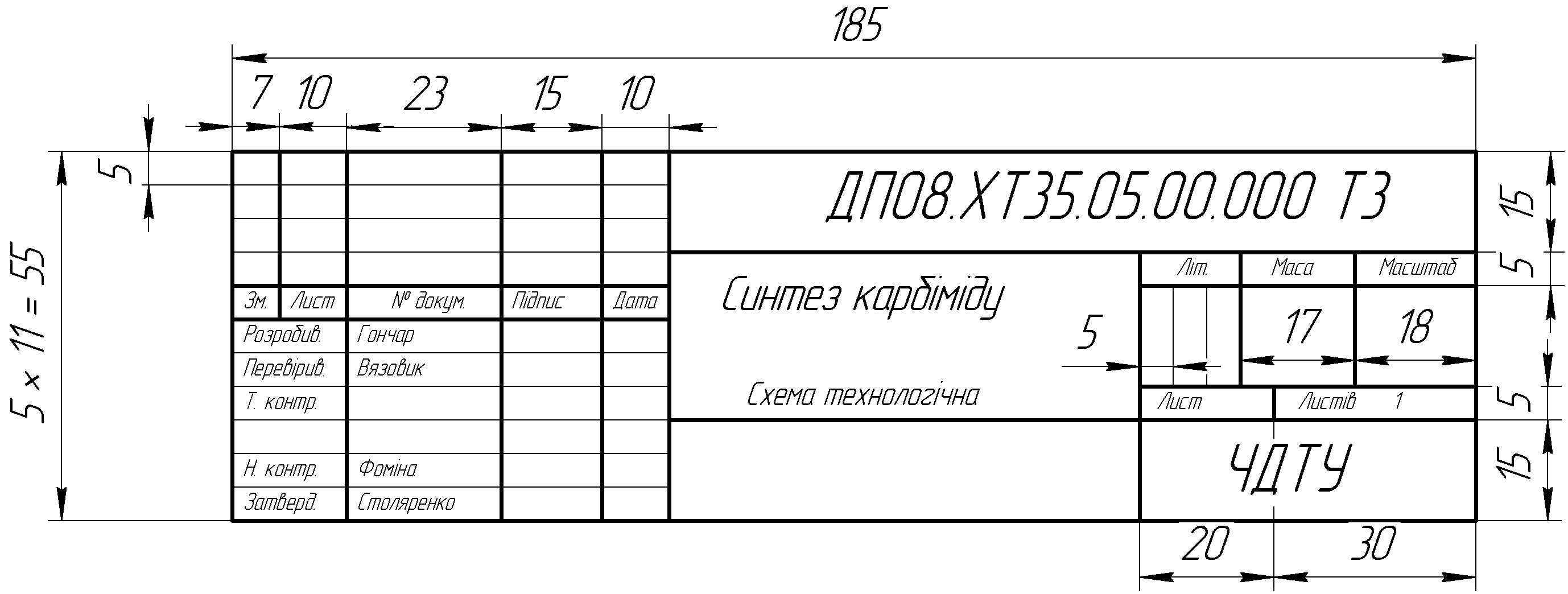

К.1 основний напис за ГОСТ 2.104-2006 (форма 1)

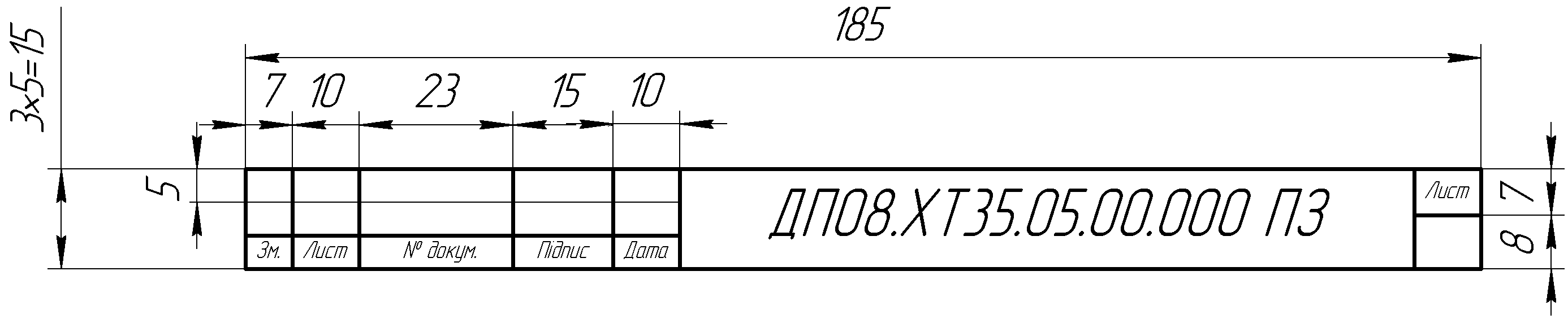

К.2 Основний напис для текстових документів (пояснювальна записка, специфікація), перший аркуш за ГОСТ 2.104-2006 (форма 2)

К.3 Основний напис додаткова графа для текстових документів (пояснювальна записка, специфікація) другий та наступні аркуші за ГОСТ 2.104-2006 (форма 2а)

К.4 Напис для ілюстраційних плакатів дипломного проекту

До дипломного проекту: Тема: “Технологічна схема виробництва карбаміду продуктивністю 400000 т/рік. Спецчастина: синтез карбаміду” Керівник доц. Вязовик В.М. Виконав ст. гр. ХТ-35 Гончар С.М.

40

Додаток Л

Зразки оформлення креслень

Л.1 Розміщення технологічної схеми

тата

ттттт

Л.2 Розміщення креслення основного апарата колонного

типу на форматі А1

155

30 5

Л.3 Таблиця штуцерів на кресленні апарата загального вигляду

Поз нач.	Найменування	Кіл.	Перехід умовний Ду, мм	Тиск умовний Ру, МПа	20
					8

Л.4 Схема розташування штуцерів, лап і опор на кресленні

апарата загального вигляду

Л.5 Таблиця трубопроводів

10		Умовні позначення		Найменування середовища у трубопроводі	20
10		Букв	Графічне
			Т7	Пара	8

20

50

140

Л.6 Таблиця специфікації обладнання у технологічній схемі

П означ.	Найменування	Кіл.	Примітка	20
				8

20

110

10

185

Додаток М

Зразки оформлення креслень

М.1Креслення апарату

М.2 Креслення видів та розрізів

Додаток Н

Креслення технологічної схеми

Додаток П

Креслення до розділу “Охорона праці”

Додаток Р

Креслення до розділу «Економічні розрахунки»

Техніко – економічні показники

Перелік показників	Одиниця виміру	Показники ефективності
		прототипу	проекту
Річний випуск продукції	т.	87710	87710
Чисельність робітників	осіб	79	79
Тривалість періоду	днів	340	340
Собівартість продукції	грн.	4512,4	4511,39
Ціна продукції	грн.	5200	5200
Строк окупності	роки	2,42	2,41
Рентабельність	%	15,23	15,30
Прибуток річний	грн.	60309396	61839000
Економічний ефект	грн.		1529604

Вартість, млн.грн.

Т_б

Сукупні доходи

Сукупні витрати

Умовно-постійні витрати

Кількість продукції, тис. т./рік

Рисунок – Графік визначення точки беззбитковості підприємства

Додаток С

УМОВНІ ПОЗНАЧЕННЯ ТРУБОПРОВОДІВ ДЛЯ РІДИН І ГАЗІВ, ЯКІ ВИКОРИСТОВУЮТЬСЯ НА КРЕСЛЕННЯХ І СХЕМАХ, ТА ЇХ КОЛІР НА ВИРОБНИЦТВІ (ЗА ГОСТ 14202 ТА ГОСТ 3464)

Колір	Назва, цифрове позначення труб	Колір	Назва, цифрове позначення труб
Зелений	1. Вода	Червоний	2. Пара
	1.1 – питна		2.1 – низького тиску
	1.2 – технічна		2.2 – насичена
	1.3 – гаряча, водопостачання		2.3 – перегріта
	1.4 – гаряча, опалення		2.4 – волога, коксова
	1.5 – питна		2.5 – опалення
	1.6 – резерв		2.6 – відбірна
	1.7 – резерв		2 7 – резерв
	1.8 – конденсат		2.8 – вакуумна
	1.9 – інші види		2.9 – інші види пари
	1.0 – стічні		2.0 – відпрацьована
Синій	3. Повітря	Жовтий	4. Гази горючі
	3.1 – свіже		4.1 – світильний
	3.2 – кондиціоноване		4.2. – генераторний
	3.3 – циркуляційне		4.3 – ацетилен
	3.4 – гаряче		4.4 – аміак
	3.5 – стиснене		4.5 – водневі гази
	3.6 – пневмотранспорту		4.6 – вуглеводні, їх похідні
	3.7 – кисень		4.7 – оксид вуглецю
	3.8 – вакуум		4.8 – резерв
	3.9 – інші види повітря		4.9 – інші види горючих газів
	3.0 – відпрацьоване		4.0 – відпрацьовані горючі гази
Жовтий	5. Гази неї орючі	Жовто­гарячий	6. Кислоти
	5.1 –азот		6.1. – сірчана
	5.2. – резерв		6.2. – соляна
	5.3. –хлор		6.3. – азотна
	5.4. – вуглекислий газ		6.4. – резерв
	5.5. – інертні гази		6.5. – неорганічні кислоти
	5.6. – сірчаний газ		6.6. – органічні кислоти
	5.7. – резерв		6.7. – розчини кислих сочей
	5.8. – резерв		6.8 – резерв
	5.9. – інші види негорючих газів		6.9. – інші
	5.0.- відпрацьовані гази		6.0. – відпрацьовані кислоти

Колір	Назва, цифрове позначення труб	Колір	Наша, цифрове позначення труб
Фіоле­товий	7. Луги	Коричневий	8. Рідини горючі
	7.1 – натрієві		8.1 – рідина категорії А
	7.2 – калійні		8.2 – рідина категорії В
	7.3 – вапнякові		8.3 – рідина категорії Г
	7.4 –вапнякова вода		8.4 – мастильні масла
	7.5 – неорганічні луги		8.5 – інші горючі рідини
	7.6 – органічні		8.6 – вибухонебезпечні рідини
	7.7 – резерв		8.7 – резерв
	7.8. – резерв		8.8 – резерв
	7.9 – інші рідини		8.9 – інші горючі рідини
	7.0 – відпрацьовані луги		8.0 – горючі стоки
Корич­невий	9. Рідини негорючі	Сірий	0. Інші речовини
	9.1 – рідкі харчові продукти		0.1 – порошкоподібні речовини
	9.2 – водяні розчини нейтральні		0.2 – сипучі зернисті
	9.3 – інші розчини		0.3 – суміші твердих з повітрям
	9.4 – водні суспензії		0.4 – гелі
	9.5 – інші суспензії		0.5 – пульпи водяні
	9.6 – емульсії		0.6 – пульпи інші
	9.7 – резерв		0.7 – резерв
	9.8 – резерв		0.8 – резерв
	9.9 – інші негорючі рідини		0.9 – резерв
	9.0 – негорючі стоки		0.0 – відпрацьовані тверді речовини
