Пример расчёта генератора синусоиды на оу
Выбор полевого транзистора

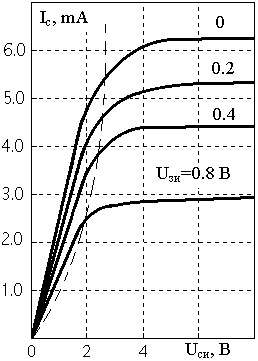

Выбираем полевой транзистор КП303Д и по ВАХ определим параметры стационарного режима: Uзи c=0.7 В, Ic=3.5 мА.
При Uзи=0: Uотс=2.5 В; Iс=5.4 мА.
2. Выбор ОУ
Выберем ОУ типа К140УД8 с полевым транзистором на входе. Параметры:
Uп=15В 5%; Iп5мА; V2 В/с; Uвых10 В; Rн2 кОм.
Uвых =Uвых ОУ max/2=10/2=5 В; Iвых=20 мА.
3. Выбор диода VD1
Исходя из условий: Uобр=Uвых=5 B < Uобр max; Iпр=Iст=5 мА < Iпр ср max выберем VD1 типа КД512А: Iпр ср max=20 мА; Uобр max=24 В; Iпр VD1=5 мА;
U пр VD1=0.76 В.
4. Выбор стабистора VD2
Uст Uвых-Uпр VD1-Uзи с=5-0.76-0.7=3.54 B.
Выберем стабистор КС119А: Uст=1.9 В; Iст max=100 мА; Rcт диф=15 Ом.
; rф=Rб+Rст диф+Rпр VD1= =328+15+152=495 Ом.
Расчёт резисторов
6. Расчёт моста Вина
RC=1/(2fн)=1/2·8000=2·10-5. Из таблицы приложения B выберем кварцевый резонатор РГ-0.1 с Rкр=1700 Ом. Выберем сопротивление Rд=100 Ом , тогда суммарное значение R=Rкр+Rд=1800 Ом. .
7. Расчёт выпрямителя
>1; ; =½ТЗ=0.5/2=0.25%; .
Пусть R3=5 кОм, тогда
13. Блок питания
В соответствии с составленной полной принципиальной схемой по справочным данным [11, 12, 15] составляем таблицу требований к блоку питания:
Таблица 13.1
№ п/п |
Элемент схемы |
|
|
1 |
2хтактный усилитель мощности |
-30 |
34.4 |
2 |
Три ОУ для ПФ (К140УД6) |
15 |
3 =12 |
3 |
ОУ для ЦАП (К1401УД1) |
15 |
2 8.5=17 |
4 |
4хканальный ключ КР590КН1 |
15 |
3.5 |
5 |
Стабилизатор |
+15 |
11 |
6 |
ЦАП К572ПА1А |
+15 |
2 |
7 |
ППЗУ К155РЕ3 |
+5 |
110 |
8 |
Преобразователь уровней К561ПУ4 |
+5 |
0.003 |
9 |
Счетчик К561ИЕ10 |
+15 |
0.1 |
10 |
2 ЛЭ 2И-НЕ для ГТИ (К561ЛА9) |
+15 |
3 0.005= 0.015 |
11 |
Транзистор КП 307В |
+15 |
25 |
12 |
Счетчик-делитель К561ИЕ10 |
+15 |
0.1 |
Принципиальная схема блока питания:
Рис.13.1
Определим типы и номинальные значения элементов схемы:
1.Канал на =-15В.
По данным табл.13.1 определяем суммарный ток через элемент DA2: 34.4+12+17+3.5=66.9 mA. Выбираем стабилизатор КР1157ЕН15А. Параметры ИМС [19]:
Коэффициент стабилизации выбранной ИМС:
Данные по ТЗ параметры питающей сети: (220B +10% -15%). Выбираем максимальное изменение входного напряжения: =15%. Тогда нестабильность напряжения на выходе ИМС:
2.Канал на =-30В.
По данным табл.13.1 определяем суммарный ток через элемент DA1: 34.4mA. Выбираем стабилизатор КР1157ЕН15А.
Соединив два стабилизатора DA1, DA2 последовательно (см рис.13.1), получаем канал на =-30В.
3.Канал на =+15В.
По данным табл.13.1 определяем суммарный ток через элемент DA3: 12+17+3.5+11+2+110+0.003+0.1+0.015+25+0.1 181 mA. Выбираем стабилизатор КР1157ЕН15В. Параметры ИМС:
Коэффициент стабилизации выбранной ИМС: .
Нестабильность напряжения на выходе ИМС: .

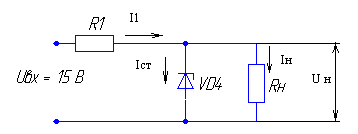

4.Канал на =+5В; 110мА реализуем на параметрическом стабилизаторе. Сопротивление нагрузки
по напряжению стабилизации выбираем стабилитрон типа 2С156Ф. Его параметры:
2) определяем величину балластного резистора R1:
Рис.13.2
Выбираем по ГОСТ два резистора: , МЛТ-1; . Тогда . Проверяем резисторы по мощности:
определяем коэффициент стабилизации:
тогда максимальное отклонение выходного напряжения от номинального составит: .
для уменьшения амплитуды пульсаций напряжения на выходе стабилизатора необходимо подключить ёмкости С4=С5=С6=510мкФ [19].
для устойчивой работы микросхем стабилизаторов применяют ёмкости
С1=С2=С3=100 мкФ [19].
Выбираем ёмкости по ГОСТ:
С4=С5=С6 : К53-1-510 20 20%;
С1=С2=С3: К53-1-100 20 20%.
C учетом выбранных элементов стабилизации поставим требования к выпрямителям:
выпрямитель на VD1:
выпрямитель на VD2:
выпрямитель на VD3:
Коэффициент пульсаций выбран согласно требований питаемой аппаратуры [14]. На выходе схем стабилизации благодаря наличию элементов коррекции величина будет ещё меньше.
