7. Схема согласования
Схема согласования представляет собой делитель напряжения на подстроечном резисторе. Необходимость ее введение вызвана несоответствием амплитуды сигнала на выходе полосового фильтра (единицы В) и на входе двухтактного УМ (доли В).
Рис. 7.1 Принципиальная схема СС.
Исходные данные для расчета:
напряжение на входе СС Uвх сс = U1 5 B;
напряжение на выходе СС Uвых сс =U2 = 0.3 В;
Rвх = 1 кОм.
Расчет: коэффициент деления напряжения: Задаемся изменением равным :
В качестве R2 выбираем подстроечный резистор типа СП5-17 - 1к 5%. . Диапазон рабочих температур: -60…+125 С.
Расчет ведем на среднее значение: R2 = .
Выбираем по ГОСТу: тип -МЛТ - 0.125 - 2.2к 10% .
Выбираем по ГОСТу: тип-МЛТ - 0.125 - 39 к 10%.
Выходное сопротивление . Поэтому, чтобы схема согласования не шунтировала выход фильтра, необходимо выполнение условия:
R1+R2+R3 >> 1 кОм. Для данного расчета: R1+R2+R3 = =39000+502+2200>>1кОм, т.е. это условие выполняется.
8. Активный фильтр
Введение в схему ГСС активного фильтра связано с необходимостью отфильтровывать основную гармонику сигнала fн. В качестве активного фильтра лучше всего применить полосовой биквадратный фильтр 2-го порядка [7] (рис.8.1).
Рис. 8.1. Принципиальная схема биквадратного ПФ второго порядка.
Исходной расчетной величиной является резонансная частота ПФ
Задаемся коэффициентом передачи фильтра на частоте : К = 1 и допустимой доброт-ностью фильтра Q = 100. Исходя из этих величин, определяем параметры схемы рис.8.1:
полоса пропускания ПФ:
Выбираем три ОУ типа К140УД6 [5]:
ПФ второго порядка описывается передаточной функцией:
.
Параметры биквадратного ПФ второго порядка [7]:
Определяем номинальное значение емкости:
(выбираем емкость по ГОСТу: КЛГ - 5.1н 70 5%).
Определяем величины резисторов в схеме ПФ:
(Выбираем по ГОСТу:
тип -МЛТ - 0.125-1.6 М 5%).
(Выбираем по ГОСТу: тип -МЛТ - 0.125-1.6 М 5%).
(Выбираем по ГОСТу: тип -МЛТ - 0.125 - 16 к 5%).
Сопротивления Rf1, Rf, Rb и Rg является нагрузкой для ОУ и, следовательно, их значение не должно быть меньше , которое для выбранного типа составляет 1 кОм, т.е. это условие удовлетворяется.
Для использования возможности подстройки центральной частоты данного ПФ с помощью Rf1 при сохранении постоянства ширины полосы пропускания применим показанную на рис.8.2 схему включения двух сопротивлений (постоянного и подстроечного резистора) вместо Rf1.
Рис.8.2
Значения сопротивлений Rf1' и Rf1” находятся из условия:Rf1' + Rf1” = Rf1.
Поэтому реализуем на следующих резисторах:
Rf1`= 10 кОм типа МЛТ 0.1255%;
Rf1``= 6 кОм типа СП360.2510%.

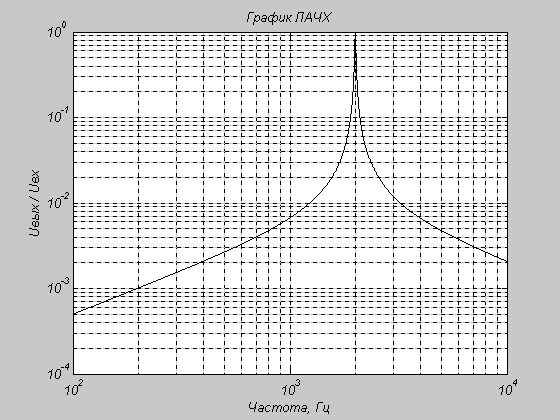

В приложении Г приводятся тексты программ, строящих АЧХ и ФЧХ данного фильтра. Результаты моделирования:
Рис. 8.3.
Рис. 8.4.
9. Генератор тактовых импульсов на логических элементах
Для того, чтобы выполнялось заданное в Т.З. условие по нестабильности частоты: (f / f ) 105, используем ГТИ на основе кварцевого резонатора. Такое решение позволяет получить нестабильность частоты (106108). Причем, размеры и стоимость кварца зависят от частоты (снижаются с повышением частоты). Проектировать генератор на основную частоту нерационально. Поэтому будем генерировать частоту (0,51,5)МГц, т. к. ГТИ рационально выполнить на МОП ЛЭ.
В качестве ГТИ будем использовать мультивибратор на логических элементах “ИНЕ” с транзисторным ключом на входе. Для конкретизации задачи выбираем ЛЭ МОП серии. В этом случае транзисторный ключ выполняется на полевом транзисторе.
Рис. 9.1. Принципиальная схема ГТИ.
Задаемся коэффициентом деления счетчика (микросхема К561ИЕ10), тогда .
Исходные данные для расчета ГТИ:
Напряжение питания Еп = 15 В;
Частота генерируемого сигнала FГТИ = 512 кГц.
Будем использовать ИМС “3И-НЕ” К561ЛА9. Справочные данные ИМС: Еп=315 В, IВЫХmаx=9мА, Iпот=15мкА.
Из таблицы приложения В выбираем кварцевый резонатор РГ27: обладающий добротностью 45000, внутренней шунтирующей ёмкостью С0=4 пФ, диапазон рабочих частот: 0.50 0.75 МГц.
Выбираем полевой транзистор КП307В. Его параметры: UЗИm=27 В, UСИm=27 В, UЗСm=27 В, Uотс.спр=3 В, IСm=25 мА, Uотс= Uотс.спр +2 = 5 В.
Расчет параметров генератора:
Задаемся величиной емкости С1=0.25 нФ.
Ом. Выбираем по ГОСТ: R1=3.3 кОм , R2= 600 Ом типа МЛТ0.1255%. С1= 0.25 нФ типа КД 2%; С2=С3=20 пФ типа КТ-22%.
Определяем период следования импульсов: ,
Отклонение расчетной частоты от требуемой составляет , что вполне допустимо для кварцевого ГТИ (допустимо 0.5%).
