10. Делитель частоты
На вход счетчика ППЗУ необходимо подать импульсы с заданной частотой (m -требуемая разрядность счётчика ППЗУ). Для этого используем счетчик-делитель К561ИЕ10 [15]. Коэффициент деления частоты приведенной ниже схемы , где L=1, 2, …, 8. Принципиальная схема делителя частоты ДЧ имеет вид:
Рис.10.1. Принципиальная схема ДЧ
В случае, если 2-й счётчик ИМС К561ИЕ10 не требуется, то рекомендуется убрать все соединения этого счётчика. Для нормальной работы ДЧ не требуется проводить укорачивание цикла работы счётчика до требуемого L ( по входам R1, R2).
11. Генератор синусоиды на ппзу
Блок-схема генератора синусоиды изображена на рис.11.1:
Рис.11.1
Usin=U , где .
Код синусоиды хранится в ППЗУ объёмом и преобразуется в напряжение с помощью ЦАП. На выходе ЦАП сигнал имеет ступенчатый вид (см рис 11.2):
Рис.11.2. График напряжения на выходе ЦАП
, где i = 0, 1, …;
, где L - разрядность двоичного счетчика адреса ППЗУ. Разрядность данных ППЗУ m определяет число уровней дискретизации синусоиды . Величины L и m определяют спектр сигнала на выходе ЦАП [21]:
Полосовой фильтр ПФ необходим для подавления кратных гармоник в составе напряжения на выходе ЦАП:

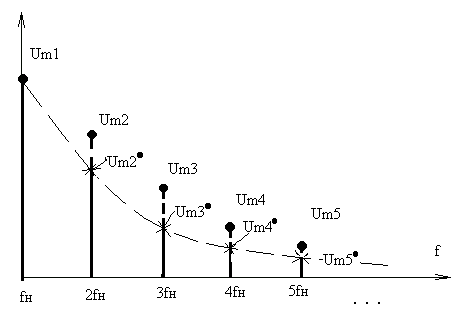

Рис.11.3. Подавление полосовым фильтром кратных гармоник
ПФ уменьшает амплитуды кратных гармоник до значений
и, тем самым, снижает значение коэффициента нелинейных искажений .
Чем больше L и m, тем меньше искажения . В таблице 11.1 представлены значения в зависимости от параметров L и m:
Таблица 11.1
L |
m |
|
||
до ПФ |
после ПФ |
|||
2 |
4 |
47.2 |
0.24 |
|
5 |
47.2 |
0.25 |
||
6 |
47.2 |
0.25 |
||
7 |
47.2 |
0.25 |
||
8 |
47.2 |
0.25 |
||
3 |
4 |
25 |
0.060 |
|
5 |
23 |
0.059 |
||
6 |
23 |
0.059 |
||
7 |
23 |
0.059 |
||
8 |
22 |
0.059 |
||
4 |
4 |
11.3 |
0.054 |
|
5 |
11.2 |
0.054 |
||
6 |
11.2 |
0.054 |
||
7 |
11.2 |
0.054 |
||
8 |
11.2 |
0.054 |
||
5 |
4 |
6.11 |
0.053 |
|
5 |
5.60 |
0.052 |
||
6 |
5.54 |
0.052 |
||
7 |
5.51 |
0.052 |
||
8 |
5.50 |
0.052 |
||
6 |
4 |
4.02 |
0.050 |
|
5 |
3.15 |
0.050 |
||
6 |
2.78 |
0.050 |
||
7 |
2.76 |
0.050 |
||
8 |
2.76 |
0.050 |
Выбирая m и L по этой таблице, мы обеспечиваем заданную величину .
На тактовый вход адресного счетчика СЧ2 подаются импульсы с частотой . Т.к. кварцевый генератор ГТИ рационально выполнить на
(0.5 1.5) МГц, то делитель частоты ДЧ должен иметь коэффициент равный
.
Делитель частоты ДЧ может быть реализован двумя способами:
как двоичный счетчик ( );
как двоично-десятичный счетчик ( ),
где к - число разрядов (двоичный счетчик) или число декад (2-10 счетчик). Целесообразно применять двоичный счетчик: .
На рис.11.4 представлена одна из возможных схем включения ППЗУ и ЦАП для реализации необходимой функции. Для генерирования синусоидальной функции составлена таблица соответствия между входными и выходными кодами ППЗУ (прошивка ИМС ППЗУ) (см приложение Д).
12. RC-ГЕНЕРАТОР НА ОПЕРАЦИОННОМ УСИЛИТЕЛЕ
Схема генератора синусоидального сигнала со стабилизацией амплитуды с помощью полевого транзистора и использованием в цепи положительной ОС моста Вина приведена на рис. 12.1:
Рис. 12.1. Принципиальная схема генератора.
Стабилизация частоты выходного напряжения осуществляется с помощью кварцевого кристалла; стабилизация амплитуды осуществляется с помощью схемы АРУ. В целом схема генератора такого типа обеспечивает уровень искажений синусоидального напряжения не хуже 0.2%.
Расчёт генератора ведётся в следующей последовательности.
